1PC Küresel Vanalar

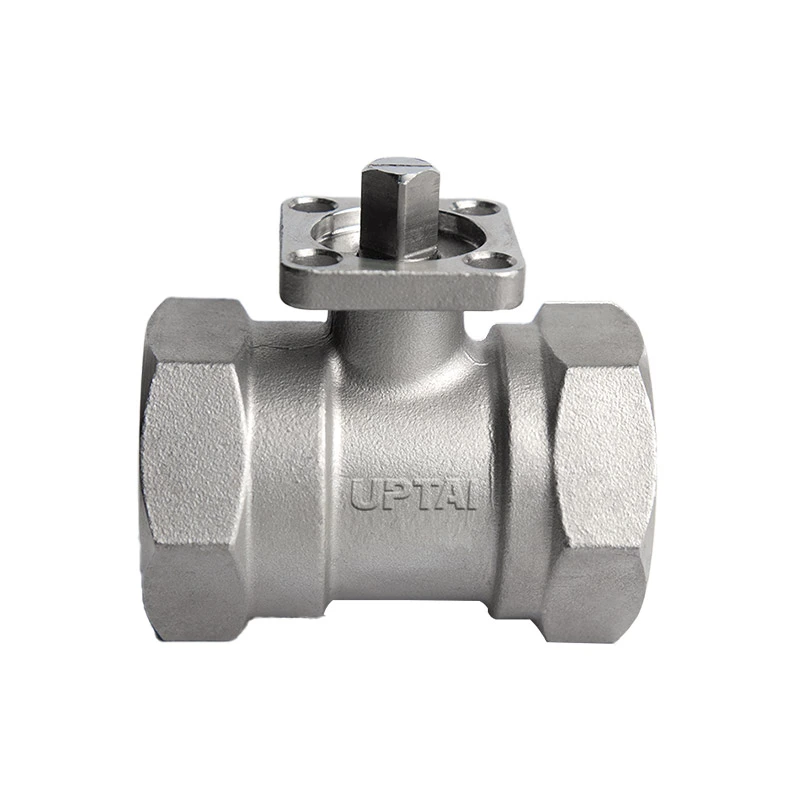

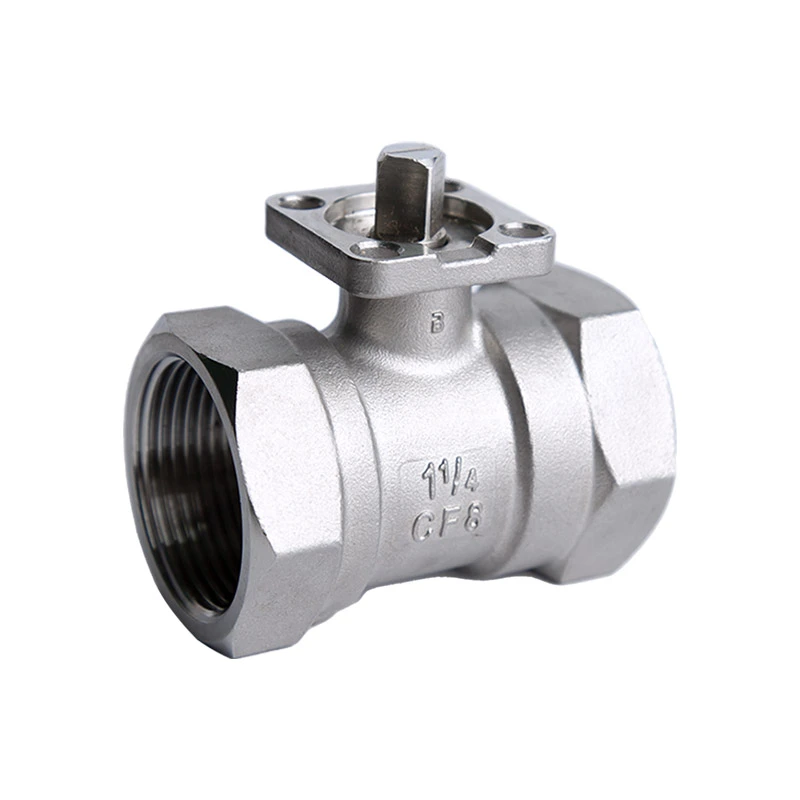

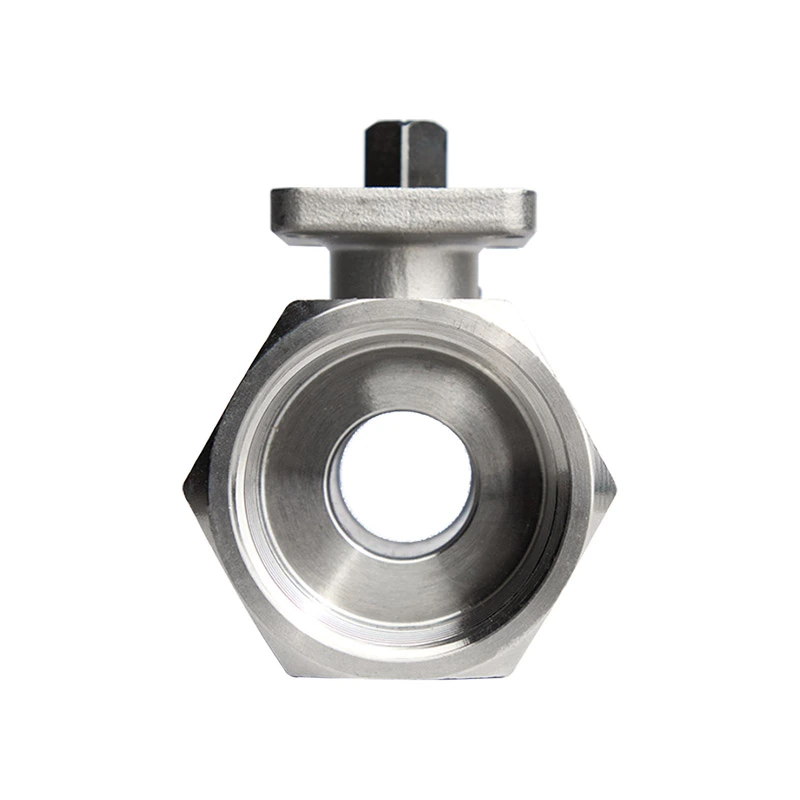

1PC Paslanmaz Çelik Doğrudan Montajlı Küresel Vana
Shangtai Valve, aktüatörler veya diğer aksesuarları gerektiren uygulamalar için tasarlanmış 1PC Paslanmaz Çelik Doğrudan Montajlı Küresel Vana'nın profesyonel bir kaynak üreticisidir. Tüm valf malzemeleri nikel ve krom içeriğini doğrulamak için spektrometre testine tabi tutulur. Birden fazla malzeme seçeneğiyle 1/2” ila 2” arası boyutlar mevcuttur. OEM ekipman üreticileri, distribütörleri ve endüstriyel akışkan kontrol projeleri için güvenilir bir çözüm sunar.
Geleneksel bir manuel küresel vanaya bir aktüatör takıldığında ilave braketler ve kaplinler gerekebilir Montaj ve hizalama için. Bu, kurulumu daha karmaşık hale getirebilir ve parçalar arasında ekstra ayarlama gerektirebilir. vana ve aktüatör.
Shangtai Vana doğrudan montaj tasarımı, vana üzerinde bir aktüatör montaj arayüzü sağlayarak, ek montaj bileşenleri. Kompakt vana-aktüatör bağlantısı aynı zamanda kurulumu basitleştirmeye yardımcı olur ve Doğru iletimi koruyun.
Bu 1PC Paslanmaz Çelik Doğrudan Montajlı Küresel Vana, yurtdışı müşteri gereksinimlerine yanıt olarak geliştirilmiştir. Aktüatörlerle uyumlu tek parça vana. Shangtai takımları geliştirdi ve valf yapısını optimize etti. bu başvuru gereksinimleri.
Valf, kompakt bir valf ve aktüatör bağlantısı gereklidir.
Ürün Parametreleri
| Ana Boyutlar: | 1/4" - 2" |
| Basınç Sınıfı: | CL150 |
| Konu Standardı: | NPT, BSP |
| MAKS Basınç: | 285psi |
| Tasarım ve üretim standartları: | ASME B16.34 |
| Test ve muayene: | API598 |
| Özel tasarım: | Kilitleme cihazı, Patlama önleyici gövde |
| Basınç-Sıcaklık Değerleri: | ASME B16.34 |
| Bağlantı Noktası Türü: | Azaltılmış Bağlantı Noktası |
| Sıcaklık Aralığı: | -25°C~150°C |
| Gövde malzemesi: | ASTM A351 CF8M（316） |
| Top Malzemesi: | ASTM A182 F304 |
| Kök Malzemesi: | ASTM A182 F304 |
| Koltuk Malzemesi: | RPTFE(PTFE+15%fv) |
| Seçenekler: | Talep üzerine diğer malzemeler de mevcuttur. |

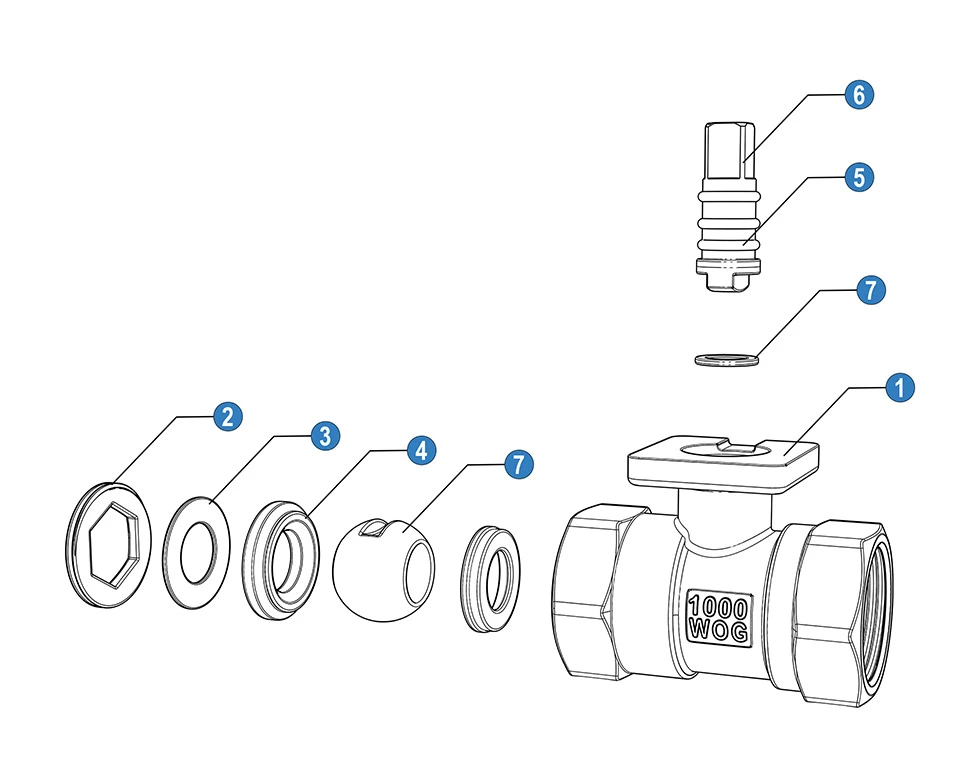

| HAYIR | İsim | Malzeme(*Yok) | |
| 1 | Vücut | SS 316 | SS 304 |
| 2 | Kap | SS 316 | SS 304 |
| 3 | Yıkayıcı | SS 316 | SS 304 |
| 4 | Top Koltuğu | PTFE | PTFE |
| 5 | O-halkası | PTFE | PTFE |
| 6 | Kök | SS 316 | SS 304 |
| 7 | Top | SS 316 | SS 304 |
| 8 | Sürtünme halkası | PTFE | PTFE |
* N: Diş uçları ANSI B 2.1 NPT'ye göre
* B: Konu BS21 BSP'ye göre biter

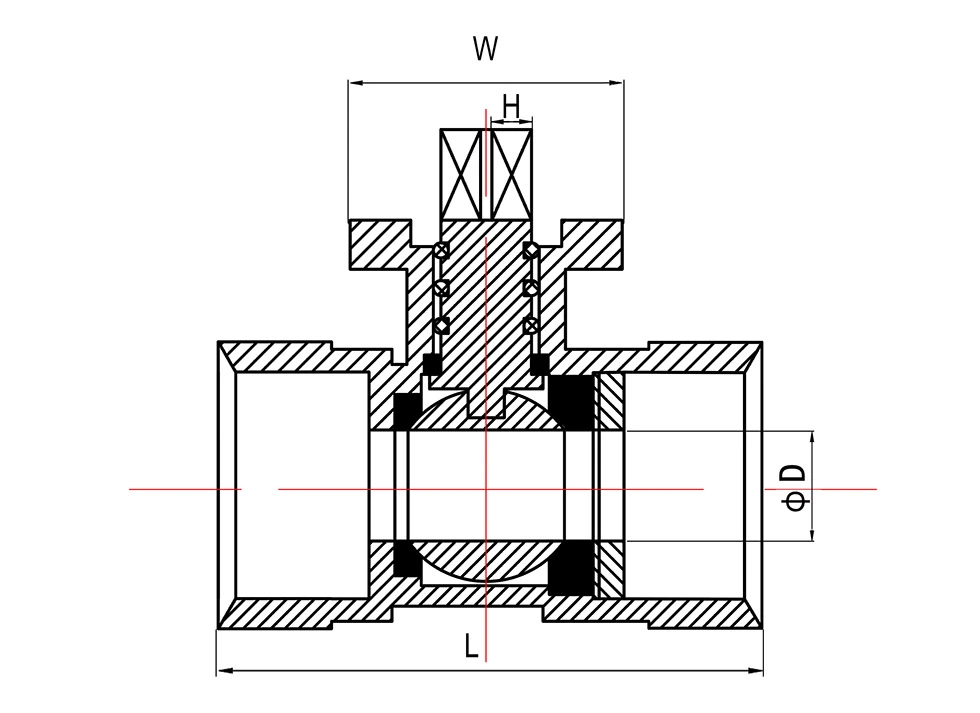

| Boyut | Boyutlar (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv DEĞERLERİ
Kv = Saatte 1 bar basınç düşüşü oluşturacak suyun metreküp cinsinden akış hızı the vana.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Mühendislik Avantajları
Entegre Aktüatör Montaj Çözümü
Yerleşik ISO montaj platformu, aktüatörlere doğrudan bağlantı sağlayarak harici braket ihtiyacını azaltır ve kurulum bileşenlerini en aza indirir.
Ekipman üreticileri için bu şu anlama gelir:
- Daha hızlı montaj süreci
- Temizleyici ekipman tasarımı
- Daha düşük kurulum maliyeti
OEM Ekipman İmalatı için Optimize Edildi
Standart manuel küresel vanaların aksine, bu 1PC Paslanmaz Çelik Doğrudan Montajlı Küresel Vana, otomasyonla tasarlanmıştır. akılda entegrasyon. OEM müşterilerinin daha az harici bileşene sahip ve daha kolay kompakt ekipmanlar geliştirmesine yardımcı olur bakım erişimi.
Malzeme İzlenebilirliği ve Güvenilirliği
Nikel ve krom içeriğini doğrulamak için paslanmaz çelik malzemeler üzerinde spektrometre testleri gerçekleştiriyoruz. tutarlı malzeme performansı sağlayan üretim.
Mevcut paslanmaz çelik seçenekleri, endüstriyel sıvı uygulamaları için güvenilir korozyon direnci sağlar.
Kompakt Tek Parça Valf Yapısı
Tek parça gövde tasarımı şunları sağlar:
- Azaltılmış sızıntı riski
- Basit bakım
- Yerden tasarruf sağlayan kurulum
Kurulum alanının ve uzun vadeli güvenilirliğin önemli olduğu ekipmanlar için uygundur.
Kararlı Çalışma için Hassas Üretim
Her valf, doğru boyutları, düzgün çalışmayı ve Endüstriyel çalışma koşullarında güvenilir bağlantı performansı.
Tipik Uygulamalar
Otomatik Endüstriyel Ekipmanlar
Aktüatör tahrikli valf çalışması gerektiren makinelerde kompakt akış kontrol bileşeni olarak kullanılır.
Proses Kontrol Sistemleri
Otomatik açılma ve kapanma kontrolünün gerekli olduğu endüstriyel boru hatları için uygundur.
Su Arıtma Ekipmanları
Otomatik sıvı yönetimine sahip filtreleme ve saflaştırma sistemlerinde uygulanır.
HVAC Ekipmanları
HVAC ile ilgili sistemler için güvenilir akış değiştirme ve kapatma kontrolü sağlar.
İlaç ve Kimyasal Ekipmanlar
Paslanmaz çelik yapı ve stabil sıvı kontrolü gerektiren uygulamalar için uygundur.
Şangay'dan OEM Desteği
Shangtai Valve, aşağıdakiler de dahil olmak üzere küresel müşteriler için özelleştirilmiş valf çözümleri sunmaktadır:
- Çalışma koşullarına göre malzeme seçimi
- Özelleştirilmiş boyutlar ve bağlantı standartları
- OEM markalama desteği
- Toplu üretim kabiliyeti
SSS
Neden standart küresel vana yerine doğrudan monteli küresel vana seçmelisiniz?
Otomasyon uygulamaları için doğrudan monteli bir küresel vana tasarlanmıştır. Aktüatörlerin doğrudan kurulumuna olanak sağlar, Ekstra bileşenlerin azaltılması ve sistem montajının basitleştirilmesi.
Bu 1PC Paslanmaz Çelik Doğrudan Montajlı Küresel Vanaya ne tür aktüatörler monte edilebilir?
Valf, ISO montaj platformu aracılığıyla pnömatik ve elektrikli aktüatörlerle eşleştirilebilir.
Bu valf OEM ekipmanı için uygun mu?
Evet. Kompakt yapısı ve aktüatöre hazır tasarımı, makine üreticileri ve otomasyon için uygun olmasını sağlar sistem entegratörleri.
Shangtai Valve malzeme kalitesini nasıl kontrol ediyor?
Ham paslanmaz çelik malzemeler, bileşimi doğrulamak ve üretimi sürdürmek için spektrometre testiyle kontrol edilir tutarlılık.
