Dayanıklı Endüstriyel Filtrasyon Sistemleri için Profesyonel Y Süzgeç Üreticisi

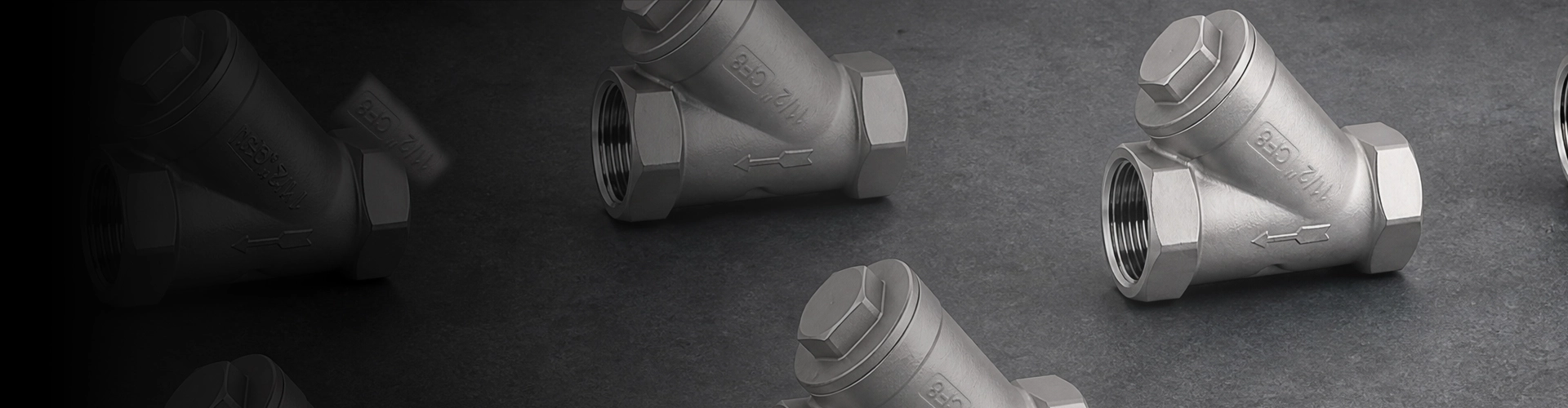

Şangay Y Süzgeçlerkatı parçacıkları ve döküntüleri, pompalara, kontrol vanalarına, sayaçlara, ısı eşanjörlerine ve diğer akış yönündeki ekipmanlara ulaşmadan önce boru hattı ortamından çıkarmak için tasarlanmıştır. Y şeklindeki gövde, çıkarılabilir bir elekle kompakt bir filtreleme düzenlemesi sağlayarak bu filtreleri, ekipman korumasının ve uygun elek bakımının gerekli olduğu boru hattı sistemleri için uygun hale getirir.

Y tipi filtreler, seçilen gövde, elek ve sızdırmazlık malzemelerine bağlı olarak su, yağ, gaz, buhar ve diğer uyumlu endüstriyel ortamlarla kullanılabilir. Mevcut konfigürasyonlar boru hattı boyutuna, basınç derecesine, akış yönüne, filtreleme gereksinimlerine, bağlantı standardına ve kurulum koşullarına göre belirlenebilir.

Y Süzgeç Aşağı Akış Ekipmanını Nasıl Korur?

Süzgeç elek, boru hattı ortamı tarafından taşınan katı parçacıkları yakalarken, akışkanın ana akış geçidi boyunca devam etmesine izin verir. Bu, döküntülerin hassas alt akış bileşenlerine girme riskinin azaltılmasına yardımcı olur ve pompaların, kontrol vanalarının, sayaçların, ısı eşanjörlerinin ve benzer ekipmanların daha kararlı çalışmasını destekleyebilir.

İnce veya özel ayırma için tasarlanmış bir filtreden farklı olarak, boru hattı süzgeci genellikle daha büyük katı parçacıkların ve kurulum tarafındaki döküntülerin mekanik olarak uzaklaştırılması için kullanılır. Gerekli koruma seviyesine ve sistemin izin verilen basınç düşüşüne göre uygun ekran açıklığı seçilmelidir.

Y Tipi Gövde ve Çıkarılabilir Ekran Tasarımı

Karakteristik Y şeklindeki gövde, filtreleme eleğini ana akış yoluna belli bir açıyla yerleştirir. Bu konfigürasyon, birçok endüstriyel boru sistemi için kompakt bir düzenleme sağlarken, ekranın inceleme ve temizlik için çıkarılmasına da olanak tanır.

Tasarıma bağlı olarak, boru hattını tamamen sökmeden biriken döküntülerin giderilmesine yardımcı olmak için bir drenaj veya blöf bağlantısı da sağlanabilir. Gerçek konfigürasyon, vana veya pislik tutucu modeline, kurulum düzenlemesine ve proje gereksinimlerine göre onaylanmalıdır.

Elek ve Delik Seçimi

Y tipi süzgeç seçerken elek açıklığı en önemli parametrelerden biridir. Daha küçük bir açıklık, daha ince parçacıkların tutulmasını sağlayabilir, ancak aynı zamanda basınç düşüşünü de artırabilir ve boru hattı yüksek düzeyde döküntü içerdiğinde daha sık temizlik gerektirebilir.

Seçimde, çıkarılması gereken parçacık boyutu, orta viskozite, akış hızı, izin verilen basınç kaybı ve aşağı akış ekipmanının hassasiyeti dikkate alınmalıdır. Shangtai, uygun ekran yapılandırmasını onaylarken bu parametreleri inceleyebilir.

Basınç Düşüşü ve Akış Kapasitesi

Herhangi bir süzgeç, ortamın bir elekten geçmesi nedeniyle bir miktar basınç kaybına neden olur. Partiküller filtreleme elemanı üzerinde biriktiğinden basınç düşüşü artabilir. Bu nedenle Y pislik tutucu seçiminde gerekli akış hızı, boru boyutu, elek alanı, elek açıklığı ve izin verilen diferansiyel basınç dikkate alınmalıdır.

Boru hattı önemli miktarda döküntü taşıdığında düzenli temizlik önemlidir. Eleğin ne zaman inceleme veya temizleme gerektirdiğini belirlemeye yardımcı olmak için uygun sistemlerde basınç göstergeleri veya diferansiyel basınç göstergeleri kullanılabilir.

Kurulum Yönü ve Akış Yönü

Etkili partikül toplama ve uygun bakım için doğru kurulum önemlidir. Süzgeç gövdesi üzerindeki akış oku, gerçek boru hattı akış yönüne uygun olmalıdır. Toplanan döküntülerin belirlenen hazne içinde kalabilmesi için elek haznesinin de belirli modele ve ortama göre konumlandırılması gerekir.

Birçok Y tipi tasarım yatay boru hatlarına monte edilebilirken, akış yönü ve ekran yönü uygun olduğunda belirli konfigürasyonlar dikey boru hatlarında da kullanılabilir. Süzgeç sisteme takılmadan önce kurulum gereksinimleri doğrulanmalıdır.

Buhar veya diğer özel hizmetler için kurulum yönü, yoğuşma, drenaj ve bakım erişimini yönetmek için ek değerlendirme gerektirebilir. Her zaman geçerli ürün belgelerine ve proje boru gereksinimlerine uyun.

Gövde ve Ekran Malzemeleri

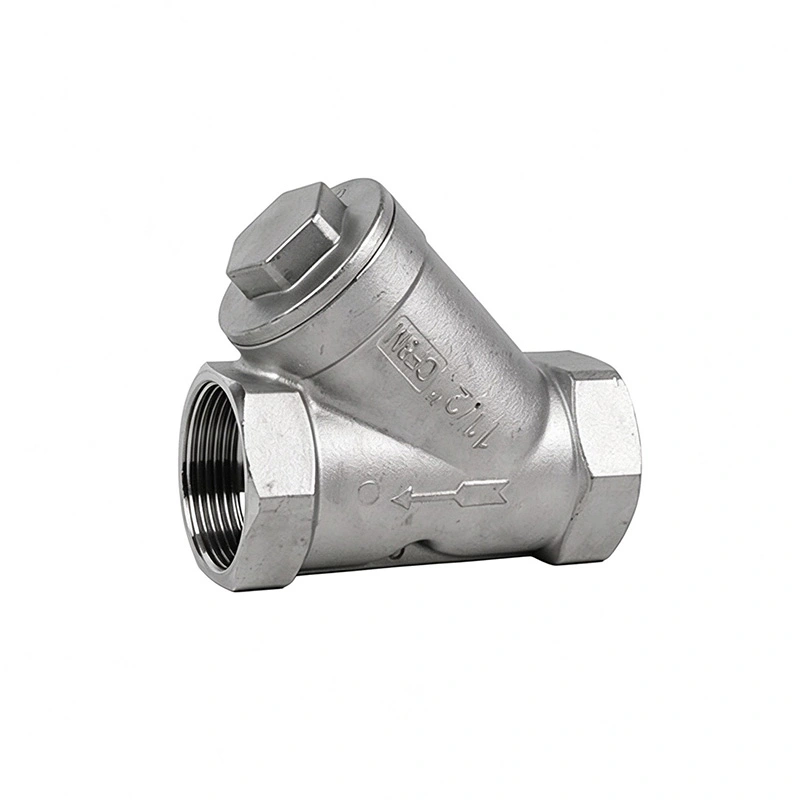

Malzeme seçimi boru hattı ortamına, basınca, sıcaklığa ve korozyon koşullarına göre yapılmalıdır. Yaygın gövde malzemeleri arasında karbon çeliği, paslanmaz çelik, dökme demir, sünek demir ve alaşımlı çelik bulunur. Servis ortamına göre ekran için paslanmaz çelik ve diğer korozyona dayanıklı malzemeler seçilebilir.

Aşındırıcı veya daha yüksek sıcaklıktaki ortamlar için hem gövde hem de iç ekran malzemelerinin uyumluluğu kontrol edilmelidir. Sızdırmazlık malzemeleri de çalışma sıcaklığına ve ortamına göre seçilmelidir.

Endüstriyel Borular için Uç Bağlantılar

Şangay Y tipi pislik tutucular, boru hattı tasarımına ve geçerli standartlara göre farklı uç bağlantı seçenekleriyle yapılandırılabilir. Yaygın konfigürasyonlar arasında flanşlı, dişli, alın kaynaklı ve soket kaynaklı bağlantılar bulunur.

Bir bağlantı seçerken boru hattı standardını, nominal boyutu, basınç değerini, kurulum yöntemini, mevcut alanı ve bakım gereksinimlerini göz önünde bulundurun. Süzgeç bağlantısının mevcut boru sistemiyle eşleştirilmesi, kurulumun ve gelecekte değiştirilmesinin basitleştirilmesine yardımcı olur.

Ürün Uygulamaları

Y süzgeçleri genellikle katı parçacıklardan veya kurulum kalıntılarından etkilenebilecek ekipmanın yukarı akışına monte edilir. Tipik uygulamalar şunları içerir:

• Petrol ve gaz boru hattı sistemleri
• Petrokimya ve kimyasal işleme
• Su arıtma ve su temini sistemleri
• Enerji üretimi ve yardımcı borular
• HVAC ve soğutulmuş su sistemleri
• Deniz ve gemi boruları
• Endüstriyel proses boru hatları
• Pompa ve kontrol vanası koruması
• Isı eşanjörü ve sayaç koruması

Uygun filtre konfigürasyonu ortama, çalışma koşullarına, filtreleme gereksinimlerine ve geçerli boru standardına bağlıdır. Özel akışkanlar veya ağır hizmet durumları için seçimden önce teknik parametreler gözden geçirilmelidir.

İmalat, Muayene ve Kalite Kontrol

Şangay, ilgili ürün spesifikasyonuna göre temel üretim ve denetim gereksinimlerini kontrol eder. Malzeme seçimi, gövde boyutları, elek konfigürasyonu, bağlantı boyutları, sızdırmazlık bileşenleri ve basınçla ilgili gereksinimler üretim ve kalite kontrolü sırasında gözden geçirilebilir.

Şangay, ISO 9001 kalite yönetim sistemi altında faaliyet göstermektedir ve geçerli CE ve EAC sertifikasyon desteğine sahip ürünler sunmaktadır. Projenin gerektirdiği durumlarda, API 6D ve API 598 gibi ilgili standartlar ve denetim gereklilikleri, spesifik ürün ve sipariş belgelerine göre incelenebilir.

Doğru Y Tipi Süzgeç Nasıl Seçilir

Fiyat teklifi istemeden önce aşağıdaki bilgileri hazırlayın:

• Nominal boru veya süzgeç boyutu
• Basınç derecesi
• Çalışma ortamı
• Çalışma sıcaklığı
• Gerekli elek ağı veya delik boyutu
• Gövde ve ekran malzemesi
• Son bağlantı türü
• Boru hattı kurulum yönü
• Gerekli akış hızı
• Miktar ve proje gereksinimleri
• Varsa çizimler, spesifikasyonlar veya teknik belgeler

Filtrenin belirli bir pompayı, kontrol vanasını, ölçüm cihazını veya ısı eşanjörünü koruması amaçlanıyorsa, ekipman bilgilerinin ve gerekli filtreleme seviyesinin sağlanması uygun bir konfigürasyonun belirlenmesine yardımcı olabilir.

Sıkça Sorulan Sorular

Talep GönderveyaŞangay Valve ile iletişime geçinY tipi filtre seçimi, teknik özellikler, proje gereksinimleri ve fiyat teklifi konusunda yardım için.
