Teknik Bilgi: 2000 WOG 2 Parçalı Yüksek Platform Küresel Vana - Tasarım Özellikleri ve Uygulama Ortamları

Bir şehir gaz basıncı düzenleme istasyonunun orta basınçlı çıkış boru hatları, 4,0 MPa'lık tasarım basıncında çalışır. Sistem, uzaktan gönderim ve acil kapatma için bir SCADA sistemi ile entegrasyon gerektirir. Vanalar sıfır harici sızıntı, uzun bakım gerektirmeyen aralıklar sağlamalı ve bölgeye gaz tedarikinin kesintiye uğramasını önlemek için hat içi servisi desteklemelidir.

Doğrudan monte patlamaya dayanıklı elektrikli aktüatörlerle donatılmış, NPT dişli uçlara ve RPTFE takviyeli yuvalara sahip, CF8 (304 paslanmaz çelik) malzemeden 2000 WOG 2 parçalı yüksek platformlu küresel vanalar seçildi. Valfin basınç değeri gerçek çalışma basıncını çok aşıyor.

• Valf gövdesi ve contalar, uzun süreli düşük stresli koşullar altında çalışarak contanın kaymasını büyük ölçüde azaltır. Hizmet ömrü üç kattan fazla uzar%50standart PN40 küresel vanalarla karşılaştırıldığında.

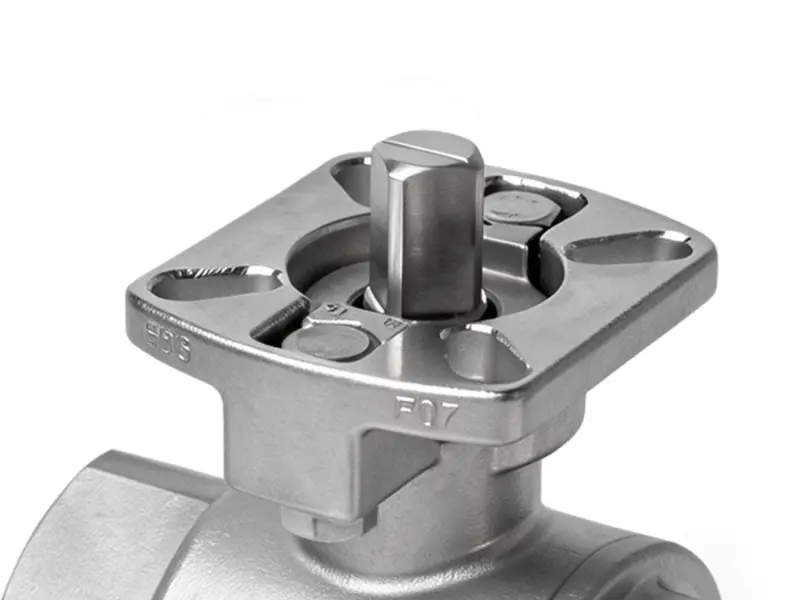

• ISO 5211 standardı yüksek platform, adaptör braketleri olmadan doğrudan aktüatörün montajına olanak tanıyarak kurulum süresini kısaltır.%30ve istikrarlı uzaktan kumanda doğruluğu için daha yüksek eşeksenliliğin sağlanması.

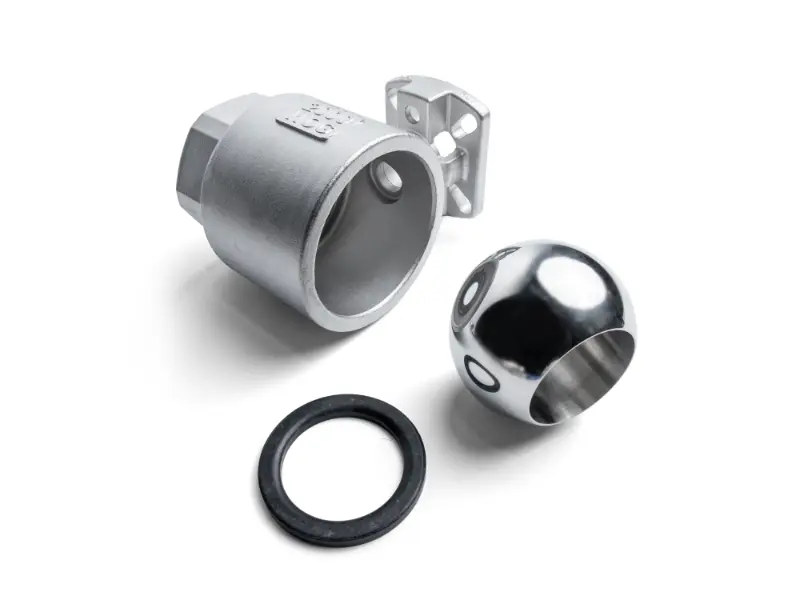

• 2 parçalı bölünmüş gövde tasarımı, boru hattını kesmeden hat içi sökme ve conta değiştirme işlemlerini destekler ve bölgesel bakım kesintilerini azaltır.%70.
• Yüzen bilyeli çift yönlü sızdırmazlık yapısı, sıfır harici sızıntı sağlayarak güvenli gaz iletimi sağlar ve kentsel gaz tasarım spesifikasyonlarına uygundur.

Büyük bir rafinerideki sirkülasyonlu soğutma suyu sisteminin yüksek basınçlı kolu, boru hattında aralıklı koç darbesi ile 2,5 MPa'da çalışmaktadır. Orijinal standart PN25 küresel vanalar sık ​​sık yuva sızıntısına ve gövde deformasyonuna maruz kalıyordu ve bakım için boru hattının kesilmesi gerekiyordu, bu da üretimin durmasına neden oluyordu.

Tam portlu akış yollarına sahip ve programlanmış açma/kapama kontrolü için pnömatik aktüatörlerle eşleştirilmiş, WCB karbon çeliğinden yapılmış 2000 WOG 2 parçalı yüksek platformlu küresel vanalarla değiştirildi.

• 2000 WOG ağır hizmet tipi vana gövdesi, standart PN25 vanalara göre çok daha üstün su darbesi direnci sunar ve anlık su darbesine10MPagövde deformasyonu veya conta arızası olmadan.
• Tam port tasarımı, daha az basınç kaybı yaratır0,03 MPasirkülasyon pompası yükünü azaltarak%5ve kayda değer uzun vadeli enerji tasarrufu sağlıyor.
• Yüksek platformdaki doğrudan monte edilen pnömatik aktüatörler, daha kısa sürede yanıt verir.1 saniye, sık programlanan anahtarlama işlemleri için uygundur.
• 2 parçalı valf gövdesi, bilya çekirdeğindeki kireç ve kalıntıların temizlenmesi için hızlı bir şekilde sökülmesine olanak tanır ve boru hattını kesmeden veya üretimin durdurulmasına gerek kalmadan bakım verimliliğini iki katına çıkarır.

Büyük bir ticari kompleksteki vidalı tip su soğutucuları, ana hatları 1,8 MPa'da çalışan R134a soğutucu akışkanı kullanır. Soğutucu sızıntısını önlemek için vanaların mükemmel sızdırmazlık performansına sahip olması ve bina otomasyon sistemi (BAS) aracılığıyla grup kontrolü için elektrikli aktüatörlerle uyumlu olması gerekir.

CF8 paslanmaz çelikten 2000 WOG 2 parçalı yüksek platformlu küresel vanalar, özel soğutucu akışkan sızdırmazlık yuvaları ve doğrudan monteli kompakt elektrikli aktüatörler.

• Hassas sızdırmazlık özelliğine sahip yüksek basınç dereceli valf gövdesi sıfır soğutucu sızıntısı sağlayarak soğutma kapasitesi kaybını ve çevresel emisyon sorunlarını ortadan kaldırır.
• Standartlaştırılmış ISO 5211 yüksek platform arayüzü, soğutma grubunun toplu montaj verimliliğini şu şekilde artırır:%30. Aktüatörler, satış sonrası değişimi kolaylaştırmak için özel adaptörlere gerek kalmadan evrensel olarak değiştirilebilir.
• 2 parçalı yapı, soğutucunun büyük revizyonu sırasında boru hattı kaynaklarına zarar vermeden sökme ve bakımı kolaylaştırır ve bakım maliyetlerini azaltır.%40.
• Nominal değerin çok altındaki çalışma basıncı, contanın yaşlanmasını önemli ölçüde yavaşlatır ve bakım gerektirmeyen aralığın3 yıl.

Günlük kimya tesisindeki yüzey aktif madde hammadde transfer hattı, hafif aşındırıcı ortamla 1,6 MPa'da çalışmaktadır. Valfler uzaktan kontrolü desteklemeli, sökülmesi ve temizlenmesi kolay olmalı ve parti değişimleri için hijyen gereksinimlerini karşılamalıdır.

Tam port tasarımlı, PTFE yataklı ve patlamaya dayanıklı pnömatik aktüatörlü, CF8M (316 paslanmaz çelik) malzemeden 2000 WOG 2 parçalı yüksek platformlu küresel vanalar.

• 316 paslanmaz çelik gövde hafif korozyona dayanıklıdır. Tam port tasarımında akışta ölü bölgeler bulunmadığından, günlük kimyasal üretim hijyeni gereksinimlerini karşılamak için malzeme birikimi ve bozulma azaltılır.
• Düşürülmüş koşullar altında uzun vadeli düşük stresli çalışma, parti geçişleri arasında medyanın nüfuz etme riskini ve çapraz kontaminasyonu ortadan kaldırır.
• ISO yüksek platformundaki doğrudan monte edilen patlamaya dayanıklı pnömatik aktüatörler, ek değişiklik gerektirmeden doğrudan kimya atölyesinin patlamaya karşı koruma gereksinimlerini karşılar.
• 2 parçalı bölünmüş tasarım, dahili temizlik ve sterilizasyon için hızlı sökme işlemine olanak tanır ve parti değiştirme temizleme süresini azaltır.%60.

Bir içecek üretim tesisindeki yüksek sıcaklıkta Yerinde Temizleme (CIP) sistemi, 80°C alkali temizlik maddeleriyle 3,0 MPa'da çalışır. Vanalar sıcaklığa ve korozyona dayanıklı olmalı, güvenilir sızdırmazlık sağlamalı, otomatik program kontrolünü desteklemeli ve gıda GMP standartlarına uygun olmalıdır.

RPTFE takviyeli yüksek sıcaklık yuvaları ve doğrudan monteli sıhhi pnömatik aktüatörlerle donatılmış, CF8 paslanmaz çelikten gıda sınıfı 2000 WOG 2 parçalı yüksek platformlu küresel vanalar.

• 3,0 MPa çalışma basıncı, 2000 WOG nominal değerinin çok altındadır; yüksek sıcaklıklarda bile conta arızası veya gövde deformasyonu riski olmadan yeterli basınç rezervi sağlar.
• RPTFE ile güçlendirilmiş koltuklar, standart PTFE koltuklara göre iki kat daha uzun hizmet ömrüyle üstün sıcaklık ve kimyasal direnç sunar ve yüksek sıcaklıktaki temizleme sıvılarıyla sürekli aşınmaya dayanıklıdır.
• Yüksek platformlu doğrudan montajlı tasarım, aktüatör-valf arayüzünde hijyen açısından ölü bölgeler oluşturmaz, temizlenmesi ve dezenfekte edilmesi kolaydır, gıda endüstrisinin GMP sertifikasyon gereksinimleriyle tamamen uyumludur.
• 2 parçalı valf gövdesi, boru hattının tamamını sökmeden iç temizlik denetimi için hızlı sökme işlemine olanak tanır ve rutin denetim ve bakımı kolaylaştırır.
