Temizlik, korozyon direnci, kompakt otomasyon ve güvenilir kapatma önemli olduğunda,Şangaysağlar1PC Elektropolisajlı Paslanmaz Çelik Doğrudan Montajlı Küresel Vanazorlu akışkan kontrol sistemleri için pratik bir çözüm olarak. Elektro-parlatılmış paslanmaz çelik yüzeyi, doğrudan aktüatör montaj yapısı ve hassas işlenmiş bileşenleri, onu farmasötik, gıda işleme, su arıtma, kimya ve otomatik endüstriyel uygulamalar için uygun hale getirir.

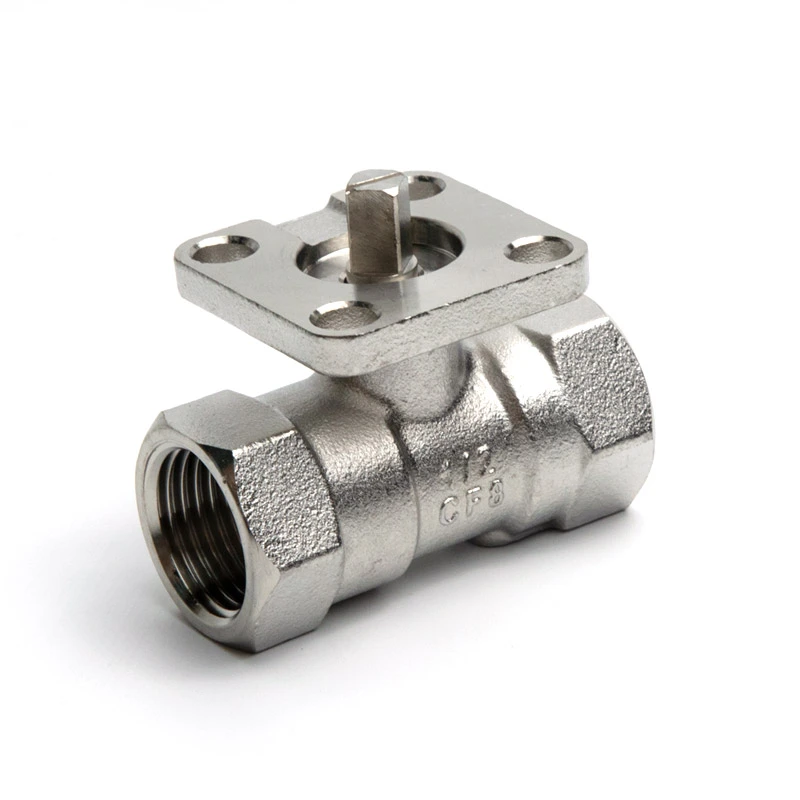

1PC Elektro-parlatılmış Paslanmaz Çelik Doğrudan Montajlı Küresel Vana, tek parçalı bir yapıyı elektro-parlatılmış bir yüzey ve entegre bir doğrudan montaj platformuyla birleştirir. Elektro-parlatma, daha pürüzsüz ve daha düzgün bir paslanmaz çelik yüzey oluşturarak kalıntı birikiminin azaltılmasına ve temizliğin basitleştirilmesine yardımcı olur. Doğrudan montajlı yapı, uyumlu pnömatik veya elektrikli aktüatörlerin ek montaj braketleri olmadan kurulmasına olanak tanıyarak daha kompakt bir otomasyon çözümü oluşturur. 304 ve 316 paslanmaz çelik seçenekleri, NPT veya BSP dişli bağlantıları, 1/4"–2" boyut aralığı ve 285 PSI'ye kadar basınç kapasitesiyle bu tip küresel vana, çok çeşitli endüstriyel akışkan kontrol gereksinimlerini karşılayabilir.
İçindekiler
Neden Elektropolisajlı Paslanmaz Çelik Küresel Vana Seçmelisiniz?
Doğrudan Montaj Tasarımı Otomasyonu Nasıl Geliştirir?
Tek Parça İnşaatı Pratik Kılan Nedir?
Bu Küresel Vana Nerelerde Kullanılabilir?
Alıcılar Doğru Vanayı Nasıl Seçmeli?
Endüstriyel Alıcılar için Temel Avantajlar
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Vana Projeniz için Neden Şangay'ı Düşünmelisiniz?
Neden Elektropolisajlı Paslanmaz Çelik Küresel Vana Seçmelisiniz?
Temizliğin, korozyon direncinin ve bakım verimliliğinin önemli olduğu sistemlerde bir vana çalıştığında yüzey durumu önemli bir husustur. Elektro-parlatma, paslanmaz çelik yüzeydeki mikroskobik düzensizlikleri ortadan kaldırır ve daha pürüzsüz bir yüzey sağlar. Bu, kirletici maddelerin veya proses kalıntılarının birikebileceği alanların azaltılmasına yardımcı olabilir.
Sık temizlik veya zorlu hijyen gereksinimleri içeren uygulamalarda pürüzsüz bir valf yüzeyi bakımı kolaylaştırabilir. Paslanmaz çelik ayrıca mekanik dayanıklılık ve korozyon direncinin güçlü bir kombinasyonunu sağlayarak onu çok çeşitli endüstriyel ortamlara uygun hale getirir.
Şangay vanası standart malzeme seçeneği olarak 304 paslanmaz çelikle sunulurken, proje koşulları ek korozyon direnci gerektirdiğinde 316 paslanmaz çelik konfigürasyonları seçilebilir. Ürün sayfasında, ana ıslak bileşenler ve PTFE bazlı sızdırmazlık bileşenleri için paslanmaz çelik kullanılan gövde için ASTM A351 CF8 (304) belirtilmektedir.
- Daha pürüzsüz elektro-cilalı paslanmaz çelik yüzey
- Korozyona ve yüzey kirlenmesine karşı geliştirilmiş direnç
- Daha kolay temizlik ve bakım
- Temizliğe duyarlı sıvı sistemleri için uygundur
- Farklı paslanmaz çelik malzeme konfigürasyonlarında mevcuttur
Doğrudan Montaj Tasarımı Otomasyonu Nasıl Geliştirir?
Endüstriyel vana otomasyonu genellikle vana ile aktüatör arasında güvenilir bir bağlantı gerektirir. Geleneksel düzenlemeler ayrı braketler veya montaj donanımı gerektirebilir, bu da bileşen sayısını ve genel kurulum alanını artırır.
Doğrudan monte edilen küresel vana, aktüatör montaj platformunu vana tasarımına entegre eder. Uyumlu pnömatik veya elektrikli aktüatörler bu nedenle doğrudan monte edilebilir ve bu da mekanik düzenlemenin basitleştirilmesine yardımcı olur. Bu, özellikle kompakt otomatik akışkan kontrol düzenekleri tasarlayan ekipman üreticileri ve sistem entegratörleri için kullanışlıdır.
Doğrudan monte edilen yapı birçok pratik fayda sağlayabilir:
- Kompakt kurulum:Uyumlu konfigürasyonlarda ayrı bir montaj braketine olan ihtiyacı ortadan kaldırır.
- Daha az bileşen:Daha basit bir bağlantı ek donanımı azaltabilir.
- Otomasyon hazırlığı:Pnömatik veya elektrikli çalıştırmayla entegrasyonu destekler.
- Esnek çalışma:Uygun manuel uygulamalar için uzatılmış kollar da düşünülebilir.
- Daha kolay sistem entegrasyonu:Standartlaştırılmış montaj konsepti, OEM ekipmanı ve otomatik proses sistemleri için kullanışlıdır.
Tek Parça İnşaatı Pratik Kılan Nedir?
Tek parçalı küresel vana gövdesi, kompakt ve sağlam bir vana düzenlemesinin tercih edildiği uygulamalar için basit bir yapı sağlar. Valf, sıvı akışını kontrol etmek için bilyeli ve gövdeli bir çalıştırma mekanizması kullanırken, yuva ve sızdırmazlık bileşenleri gerekli kapatma işlevini sağlar.
Hassas işleme de önemlidir. Gövde, bilya, gövde ve sızdırmazlık bileşenleri arasındaki doğru boyutlar, düzgün çalışmayı ve güvenilir sızdırmazlığı desteklemeye yardımcı olur. Shangtai, üretim yaklaşımının bir parçası olarak hassas işlenmiş bileşenleri ve malzeme denetimini belirtir.
Valf ayrıca patlamayı önleyici bir gövde ve kilitleme cihazı seçeneğini de içerir. Bu özellikler, kontrollü çalışmanın ve mekanik güvenliğin önemli olduğu endüstriyel kurulumlarda değerli olabilir.
Bu Küresel Vana Nerelerde Kullanılabilir?
Elektro cilalı paslanmaz çelik, kompakt yapı ve doğrudan aktüatör montajının birleşimi, bu vanayı hem sıvı izolasyonunun hem de otomasyonun gerekli olduğu uygulamalar için uygun hale getirir.
Tipik uygulama alanları şunları içerir:
- Eczacılık ekipmanı:Pürüzsüz yüzeylerin ve temizlenebilir akış kontrol bileşenlerinin önemli olduğu durumlarda kullanışlıdır.
- Gıda işleme:Korozyona dayanıklı paslanmaz çelik bileşenler gerektiren akışkan sistemleri için uygundur.
- Su arıtma:Otomatik izolasyon ve akış kontrol noktaları için uygundur.
- Kimyasal işleme:Paslanmaz çelik yapı, seçilen proses ortamlarında dayanıklılık sağlayabilir.
- Endüstriyel otomasyon:Doğrudan aktüatör montajı, otomatik açma ve kapamayı destekler.
- OEM ekipmanı:Kompakt bir valf konfigürasyonu, paketlenmiş makinelere entegrasyonu kolaylaştırabilir.
Uygulama uygunluğu her zaman gerçek akışkan, basınç, sıcaklık, kimyasal uyumluluk, bağlantı standardı ve aktüatör gereksinimlerine göre değerlendirilmelidir.
Bir Bakışta Temel Özellikler
Aşağıdaki özellikler, bu valfi değerlendiren mühendisler, distribütörler, OEM alıcıları ve sistem entegratörleri için pratik bir referans sağlar.
| Parametre | Şartname |
|---|---|
| Vana Tipi | 1PC Elektropolisajlı Paslanmaz Çelik Doğrudan Montajlı Küresel Vana |
| Nominal Boyut | 1/4" ila 2" |
| Basınç Sınıfı | CL150 |
| Maksimum Basınç | 285 PSI |
| Konu Standartları | NPT / BSP |
| Tasarım ve Üretim Standardı | ASME B16.34 |
| Test Standardı | API598 |
| Gövde Malzemesi | ASTM A351 CF8 (304) |
| Top ve Kök Malzemesi | ASTM A182 F304 |
| Koltuk Malzemesi | RPTFE (PTFE + %15 dolgu maddesi) |
| Sıcaklık Aralığı | -25°C ila 150°C |
| Bağlantı Noktası Türü | Azaltılmış Bağlantı Noktası |
Teknik seçim için alıcılar, sipariş vermeden önce en son boyut çizimlerini, basınç-sıcaklık değerlerini, malzeme konfigürasyonunu ve bağlantı gereksinimlerini doğrulamalıdır.
Alıcılar Doğru Vanayı Nasıl Seçmeli?
Paslanmaz çelik küresel vananın seçilmesi, yalnızca nominal boru boyutunun eşleştirilmesinden daha fazlasını içermelidir. Mühendisler uyumluluk veya performans sorunlarından kaçınmak için işletim ortamının tamamını dikkate almalıdır.
1. Bağlantı Standardını Onaylayın
Valf, NPT ve BSP dişli konfigürasyonları destekler. Seçilen diş standardı, kurulum sorunlarını önlemek için bağlı boru veya bağlantı sistemiyle eşleşmelidir.
2. Basıncı ve Sıcaklığı Kontrol Edin
Belirtilen maksimum basınç 285 PSI'dır, listelenen sıcaklık aralığı ise -25°C ila 150°C'dir. Gerçek uygulama koşulları geçerli basınç-sıcaklık değerleri dahilinde kalmalıdır.
3. Malzeme Uyumluluğunu Değerlendirin
304 ve 316 paslanmaz çelik, farklı seviyelerde korozyon direnci sunar. Malzemeyi seçerken proses sıvısı, konsantrasyon, sıcaklık ve temizleme kimyasallarının tümü dikkate alınmalıdır.
4. Çalışma Yöntemini Belirleyin
Otomatik ekipman için pnömatik aktüatörün veya elektrikli aktüatörün tercih edildiğini doğrulayın. Doğrudan montaj yapısı, aktüatör vana montaj düzeniyle uyumlu olduğunda kurulum karmaşıklığının azaltılmasına yardımcı olabilir.
5. Akış Gereksinimlerini Göz önünde bulundurun
Bu model azaltılmış bağlantı noktası yapılandırmasını kullanır. Alıcılar yalnızca boru boyutuna göre bir vana seçmek yerine gerekli akış hızını ve basınç düşüşünü dikkate almalıdır. Listelenen Kv değerleri akış değerlendirmesi için yararlı bir başlangıç noktası sağlayabilir.
Endüstriyel Alıcılar için Temel Avantajlar
Paslanmaz çelik küresel vanaları karşılaştıran alıcılar için bu konfigürasyonun değeri, yüzey işleme, yapı, otomasyon uyumluluğu ve üretim esnekliğinin birleşiminden gelmektedir.
| Özellik | Pratik Fayda |
|---|---|
| Elektropolisajlı Kaplama | Daha pürüzsüz yüzey ve daha kolay temizlik |
| Paslanmaz Çelik Konstrüksiyon | Korozyon direnci ve mekanik dayanıklılık |
| Doğrudan Montaj Platformu | Aktüatör entegrasyonunu basitleştirir |
| Tek Parça Gövde | Kompakt ve basit valf yapısı |
| 304 / 316 Seçenekleri | Farklı ortamlar için malzeme seçimine olanak tanır |
| NPT / BSP Konuları | Farklı boru bağlantı gereksinimlerini destekler |
| OEM Özelleştirme | Özelleştirilmiş özellikleri ve toplu gereksinimleri destekler |
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Yüksek kaliteli bir vana bile uygun kurulum ve çalıştırma uygulamaları gerektirir. Kurulumdan önce dişleri, sızdırmazlık yüzeylerini, vana gövdesini ve boru hattını kirlenme veya hasar açısından inceleyin. Vana üzerinde gereksiz mekanik baskıyı önlemek için boru hattı düzgün şekilde hizalanmalıdır.
Devreye alma sırasında vananın sorunsuz açılıp kapandığını ve varsa aktüatörün gerekli tork aralığında çalıştığını doğrulayın. Basınç testi geçerli proje prosedürlerini ve güvenlik gerekliliklerini takip etmelidir.
Uzun süreli servis için bakım ekiplerinin periyodik olarak aşağıdakileri kontrol etmesi gerekir:
- Dişli bağlantıların ve contaların etrafındaki dış sızıntı
- Valf çalışma torku ve hareketi
- Aktüatörün montajı ve hizalanması
- Korozyon veya yüzey hasarı belirtileri
- Koltuk ve sızdırmazlık performansı
- Çalışma basıncı ve sıcaklık koşulları
Vanayı kurarken, test ederken veya servisini yaparken üreticinin teknik belgelerine ve geçerli endüstri standartlarına uyulması önerilir.
Sıkça Sorulan Sorular
Elektro-parlatılmış paslanmaz çelik küresel vananın ana faydası nedir?
Elektro-parlatma, temizlenebilirliği artırabilen, yüzey kalıntısı birikimini azaltabilen ve korozyon direncini destekleyebilen daha pürüzsüz bir paslanmaz çelik yüzey üretir. Bu, vanayı özellikle temizliğe duyarlı endüstriyel uygulamalar için çekici kılmaktadır.
Valf bir pnömatik aktüatöre bağlanabilir mi?
Evet. Doğrudan monte edilen platform, uyumlu pnömatik aktüatörleri destekleyecek şekilde tasarlanmıştır. Elektrikli aktüatörler ve uygun uzatılmış kollar da işletme gereksinimlerine göre düşünülebilir.
Hangi boyutlar mevcut?
Standart boyut aralığı 1/4" ila 2" arasındadır. Başka boyutlara veya özelleştirilmiş özelliklere ihtiyaç duyan alıcılar, gereksinimlerini üreticiyle görüşebilir.
Valf hem NPT hem de BSP dişlerini destekliyor mu?
Evet. Vananın farklı boru sistemleriyle eşleştirilmesine olanak tanıyan NPT ve BSP dişli bağlantı seçenekleri mevcuttur.
Bu vanayla hangi standartlar ilişkilidir?
Ürün bilgileri, tasarım ve üretim için ASME B16.34'ü ve test ve inceleme için API 598'i belirtir. Projeye özel gereksinimler satın almadan önce teyit edilmelidir.
Şangay OEM özelleştirmesi sağlayabilir mi?
Evet. Shangtai, malzeme seçimi, spesifikasyonlar, yüzey işlemi, bağlantı standartları ve toplu üretim gereksinimleri dahil olmak üzere OEM ve özelleştirilmiş valf gereksinimlerini destekler.
Vana Projeniz için Neden Şangay'ı Düşünmelisiniz?
The 1PC Elektropolisajlı Paslanmaz Çelik Doğrudan Montajlı Küresel VanaPürüzsüz paslanmaz çelik yüzey kalitesi, kompakt vana yapısı ve kullanışlı otomasyon entegrasyonunun bir kombinasyonuna ihtiyaç duyan alıcılar için tasarlanmıştır. 304/316 paslanmaz çelik seçenekleri, NPT veya BSP bağlantıları, doğrudan aktüatör montaj yapısı ve endüstriyel tasarımı, onu birçok endüstrideki akışkan kontrol sistemleri için çok yönlü bir seçim haline getiriyor.
Şangay, özelleştirilmiş valf çözümleri ve toplu tedarik yetenekleriyle distribütörleri, OEM ekipman üreticilerini, sistem entegratörlerini ve endüstriyel projeleri desteklemektedir. Vana boyutunu, malzemesini, basınç değerini, bağlantı tipini, yüzey işlemini veya aktüatör uyumluluğunu değerlendiriyorsanız ürün ayrıntıları ve seçim bilgileri için 1PC Elektro Cilalı Paslanmaz Çelik Doğrudan Montajlı Küresel Vanaya bakın.
Bir sonraki projeniz için güvenilir bir paslanmaz çelik vana çözümü mü arıyorsunuz?Uygun bir konfigürasyon ve teknik destek almak için gerekli boyut, çalışma ortamı, basınç, sıcaklık, bağlantı standardı ve otomasyon gereksinimlerinizi Shangtai ile paylaşın.Bize UlaşınOEM, özelleştirilmiş veya toplu vana gereksinimlerinizi tartışmak ve akışkan kontrol sisteminiz için pratik bir çözüm bulmak için bugün.
