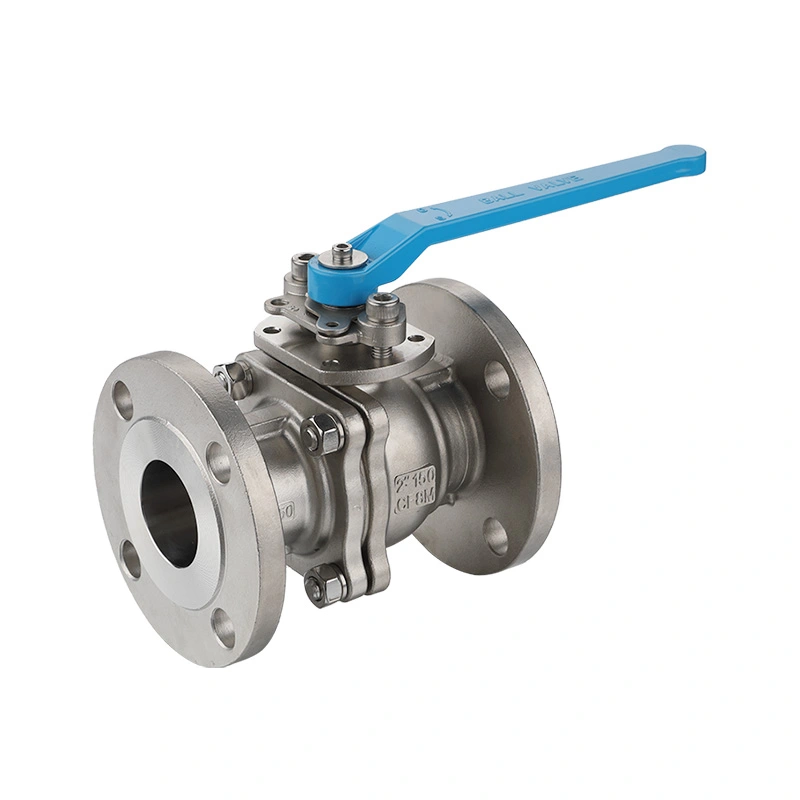

Aktüatör için ISO 5211 Tabanlı ANSI Sınıf 150 Flanşlı Küresel Vana

Otomatik boru hattı izolasyonu için vana konfigürasyonunun boru hattı standardına, basınç sınıfına, bağlantı boyutlarına ve aktüatör arayüzüne uygun olması gerekir. ISO 5211 Aktüatör Tabanlı ANSI Sınıf 150 Flanşlı Küresel Vana, Sınıf 150 flanşlı bağlantıyı ISO 5211 montaj arayüzüyle birleştirerek vananın manuel çalıştırma veya kısmi turlu pnömatik ve elektrik çalıştırma için yapılandırılmasına olanak tanır. Gerçek vana ve aktüatör kombinasyonu gerekli torka, çalışma koşullarına ve boru hattı konfigürasyonuna göre seçilmelidir.

Shangtai, Wenzhou, Zhejiang, Çin'de endüstriyel küresel vanalar üretmektedir. Üretim, geçerli ürün spesifikasyonuna göre kontrol edilen malzeme ve boyut gereksinimleri ile işleme, montaj ve basınç testini kapsar. Belirli bir vana konfigürasyonu gerektiğinde çizimler, malzeme gereksinimleri ve aktüatör bilgileri gözden geçirilebilir.

Ana Boyutlar

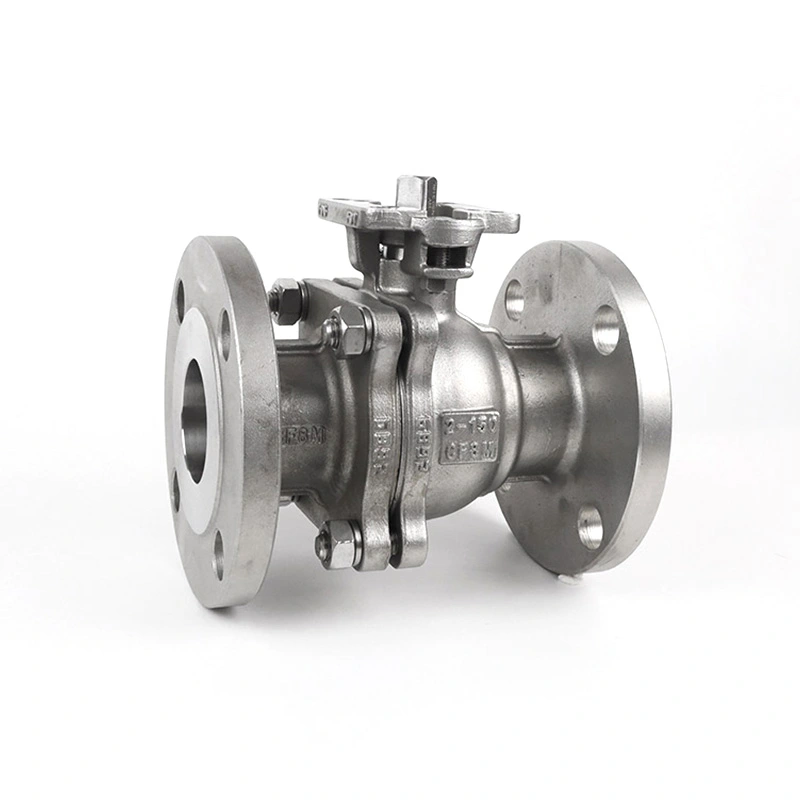

Valf Yapısı ve Aktüatör Arayüzü

Valf, uyumlu RF boru hattı flanşlarına bağlantı için flanşlı bir gövde kullanır. Ana teknik özelliklerde listelenen 316 paslanmaz çelik gövde, F316 bilye ve F316 gövde birincil malzeme konfigürasyonunu sağlarken RPTFE koltuk, koltuk malzemesinin çalışma ortamı ve sıcaklığıyla uyumlu olduğu uygulamalar için tasarlanmıştır.

ISO 5211 montaj tabanı, uyumlu kısmi dönüşlü aktüatörlerin veya ara montaj düzenlemesinin takılması için standartlaştırılmış bir arayüz sağlar. ISO 5211, aktüatör bağlantı flanşını ve tahrik bileşeni boyutlarını belirtir; bu nedenle aktüatör arayüzünün, yalnızca vana boyutuna göre seçilmesi yerine, vana montaj boyutu ve gerekli çalışma torku ile uyumlu olması gerekir.

Otomatik servis için vana torku, aktüatör çıkışı, montaj arayüzü, dönüş yönü ve mevcut güç veya hava beslemesinin tümü montajdan önce onaylanmalıdır. Limit switchler, solenoid valfler, pozisyonerler ve diğer kontrol aksesuarları otomasyon sistemine göre seçilebilmektedir.

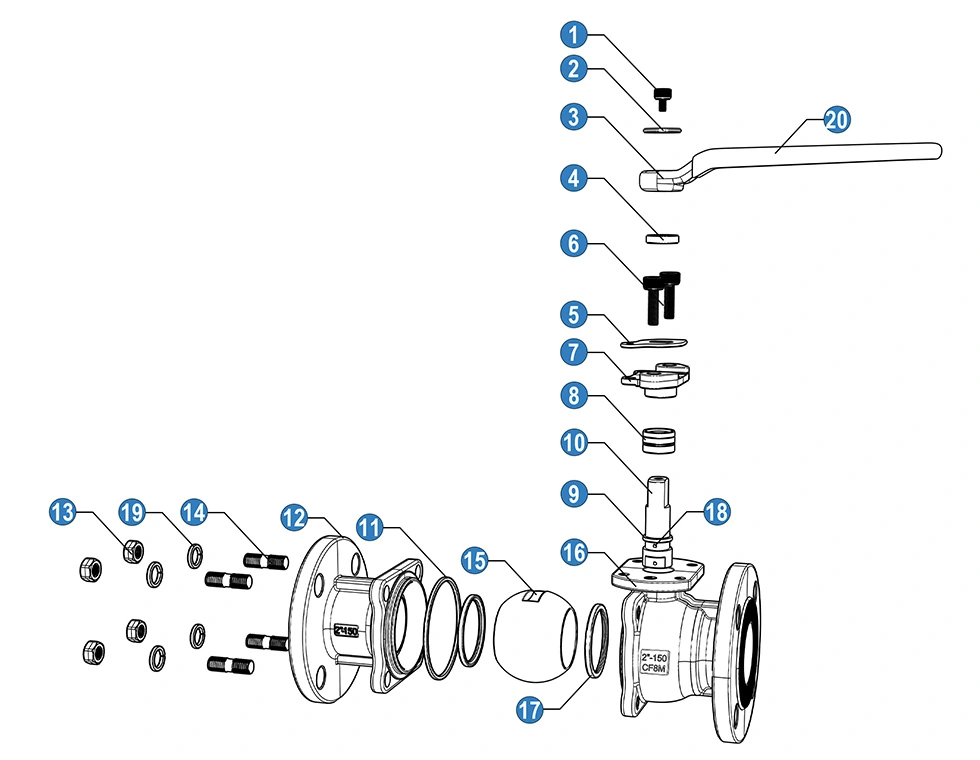

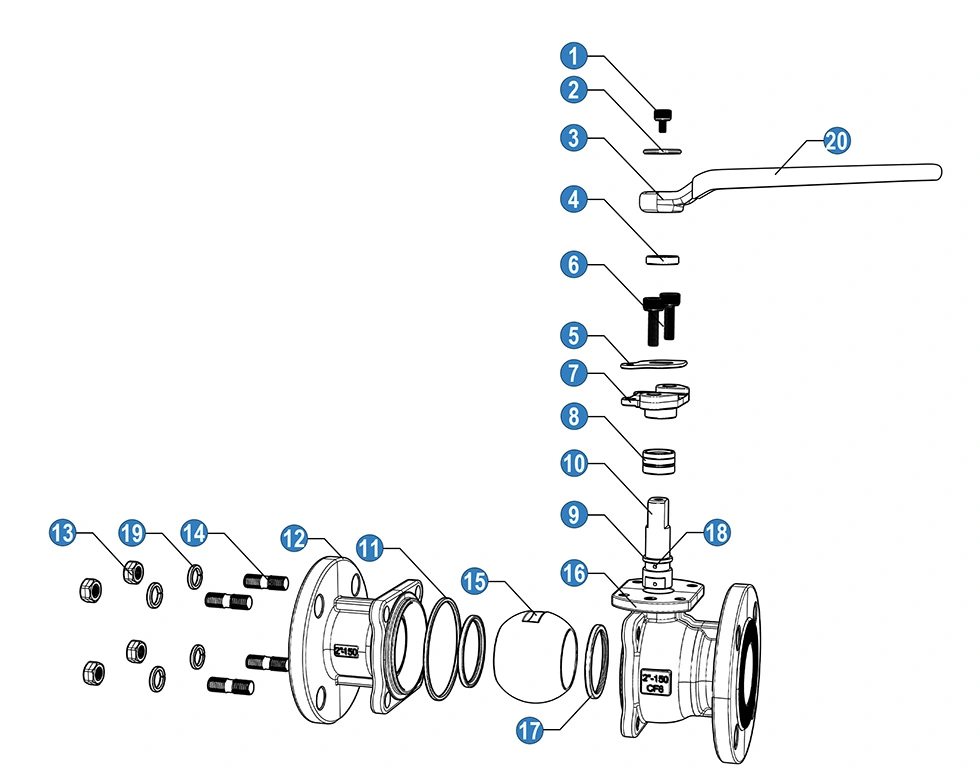

Malzemeler ve Bileşen Yapılandırması

Yukarıdaki bileşen listesi bir malzeme konfigürasyonunu temsil etmektedir. Ürün spesifikasyonu ayrıca 316 paslanmaz çelik konfigürasyonu da sağlayarak, ıslak bileşenlerin gerekli korozyon direncine ve servis koşullarına göre seçilmesine olanak tanır. Malzeme seçimi, fiili satın alma spesifikasyonuna ve sıvı uyumluluğu gerekliliklerine göre onaylanmalıdır.

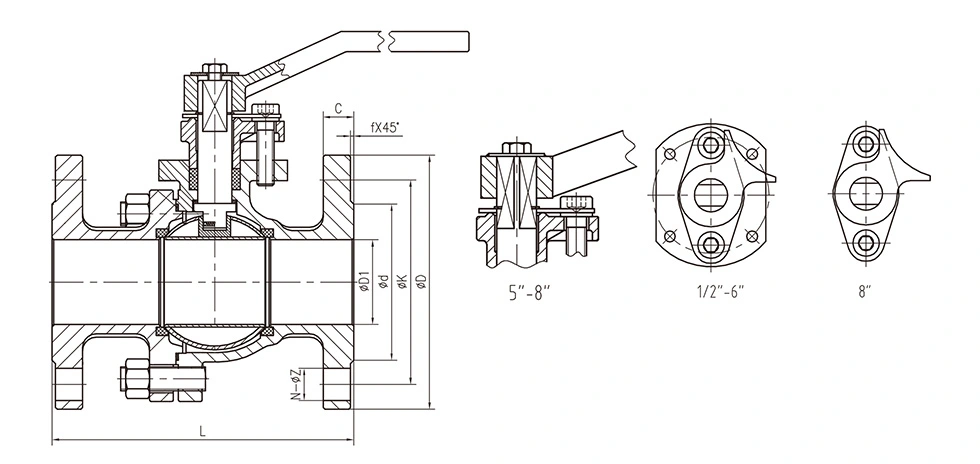

Genel Boyutlar:

Temel Özellikler

Sınıf 150 Flanşlı Boru Hattı Bağlantısı

RF flanşlı uç konfigürasyonu, vana ile boru hattı arasında cıvatalı bir bağlantı sağlar. Flanş boyutu, cıvata deliği düzeni, kaplama tipi ve ilgili boyutlar, kurulumdan önce eşleşen boru hattı flanşıyla eşleştirilmelidir. ASME B16.5, NPS 1/2'den NPS 24'e kadar olan boru flanşlarını ve flanşlı bağlantı parçalarını kapsar ve Sınıf 150 flanş boyutlarını ve basınç-sıcaklık gereksinimlerini içerir.

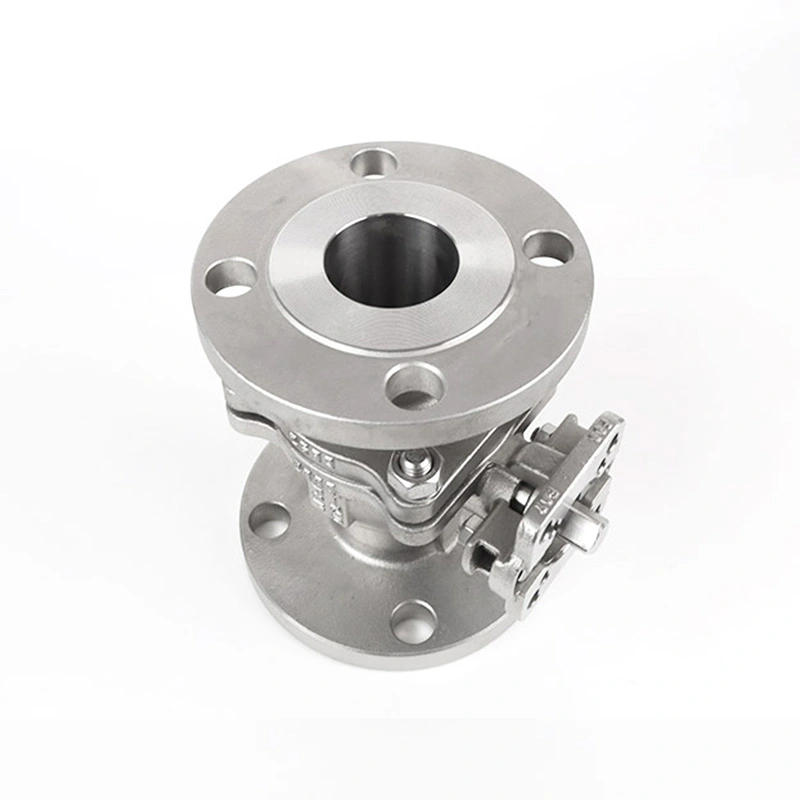

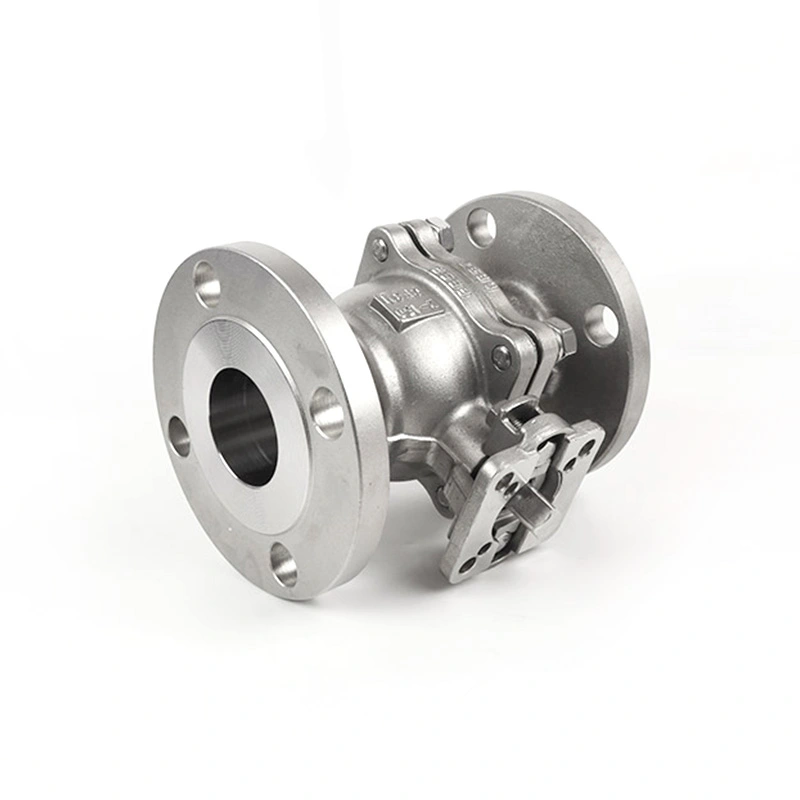

ISO 5211 Aktüatör Montajı

Aktüatör montaj arayüzü kısmi turlu otomasyona yöneliktir. ISO 5211, uyumlu aktüatörleri endüstriyel vanalara bağlamak için kullanılan bağlantı arayüzü boyutlarını ve tahrik bileşeni boyutlarını tanımlar. Bu nedenle montaj boyutu ve aktüatör çıkışı, vana çalışma torku ile birlikte kontrol edilmelidir.

Paslanmaz Çelik Basınç-Sınır Bileşenleri

Ana spesifikasyonda gövde için ASTM A351 CF8M (316), bilye ve gövde için ASTM A182 F316 ve yuva için RPTFE kullanılmaktadır. Bu malzeme kombinasyonu, seçilen malzemelerin gerekli kimyasal ve sıcaklık koşullarını karşıladığı su, petrol, gaz ve diğer uyumlu ortamlar için düşünülebilir.

Çeyrek Tur Açma/Kapama İşlemi

Küresel vana, açık ve kapalı konumlar arasında hareket etmek için çeyrek dönüşlü bir mekanizma kullanır. Öncelikle sürekli kısıtlama yerine izolasyon hizmeti için tasarlanmıştır. Eğer akış regülasyonu gerekiyorsa seçim öncesinde vananın, yatağın ve çalışma koşullarının uygunluğu değerlendirilmelidir.

Antistatik Yapı

Malzeme listeleri, valf konfigürasyonu için bir antistatik cihaz içerir. Uygulamanın antistatik performansı gerektirdiği durumlarda, vana spesifikasyonunun tamamı ve geçerli test gereklilikleri, sipariş dokümantasyonu ile teyit edilmelidir.

Tipik Uygulamalar

Su Arıtma:Flanşlı bağlantının gerekli olduğu uyumlu su hatlarının, proses ekipmanlarının ve arıtma kızaklarının izolasyonu için uygundur.

Petrol ve Gaz Sistemleri:Valf malzemeleri, basınç sınıfı ve sızdırmazlık konfigürasyonu servis gereksinimlerini karşıladığında uyumlu petrol ve gaz boru hatlarına ve ekipmanlarına uygulanabilir.

Kimyasal İşleme:Gövde, bilya, gövde, yatak ve conta malzemeleri kimyasal olarak ortamla uyumlu olduğunda proses sıvısı izolasyonu için kullanılabilir.

Endüstriyel Proses Ekipmanları:Aktüatör montaj arayüzü, vananın otomatik kızaklara, manifoldlara ve uzaktan açma/kapama kontrolü gerektiren ekipmanlara dahil edilmesine olanak tanır.

Genel Boru Hattı İzolasyonu:Sınıf 150 flanşlı küresel vana ve manuel veya otomatik kapatma işlemi gerektiren endüstriyel boru sistemleri için uygundur.

Aktüatör Seçimi

Aktüatör seçimi, yalnızca nominal boru boyutundan ziyade vananın gerekli çalışma torkuna göre yapılmalıdır. Valf boyutu, yuva malzemesi, fark basıncı, ortam, sıcaklık ve çalışma frekansının tümü tork gereksinimini etkileyebilir.

Pnömatik çalıştırma için mevcut hava basıncını, aktüatör çıkış torkunu, arıza konumunu ve kontrol aksesuarlarını onaylayın. Elektrikle çalıştırma için gerekli torku, güç kaynağını, çalışma döngüsünü ve geri bildirim gereksinimlerini kontrol edin. ISO 5211 montaj arayüzü aynı zamanda seçilen aktüatöre ve kaplin düzenlemesine de uygun olmalıdır.

Seçim ve Kurulumda Dikkat Edilecek Hususlar

Sipariş vermeden önce nominal boyutu, Sınıf 150 basınç sınıfını, flanş boyutlarını, RF yüzeyini, çalışma basıncını, sıcaklığı, ortamı ve gerekli gövde ve trim malzemelerini onaylayın. Otomatik vanalar için aktüatör tipini, gerekli torku, montaj arayüzünü ve kontrol gereksinimlerini sağlayın.

Kurulumdan önce flanş yüzeylerini ve valf uçlarını hasar veya kirlenme açısından inceleyin. Karşı flanşları doğru şekilde hizalayın ve uygun bir conta ve geçerli kurulum prosedürünü kullanarak cıvataları eşit şekilde sıkın. Boru hattını vana gövdesi boyunca hizalanmaya zorlamaktan kaçının.

Aktüatörün kurulumundan sonra, vanayı hizmete sokmadan önce dönüş yönünü ve açma/kapama limitlerini doğrulayın. Ağır aktüatörler veya dişli kutuları gerektiğinde aşırı harici yüklerin vana montaj arayüzüne aktarılmaması için yeterince desteklenmelidir.

Kullanım Önlemleri

Vanayı belirtilen basınç ve sıcaklık sınırları dahilinde çalıştırın. Ürün tablosundaki 285PSI değeri, her boyut ve sıcaklık için evrensel olarak izin verilen basınç olarak değerlendirilmemelidir; geçerli basınç-sıcaklık derecesi gerçek konfigürasyon için onaylanmalıdır.

Valf içerisine pislik girme ve yuvaya veya sızdırmazlık yüzeylerine zarar verme olasılığını azaltmak için, işletime almadan önce boru hattını yıkayın.

Uygulama seçilen koltuk ve çalışma koşulları için teknik olarak değerlendirilmediği sürece küresel vanayı sürekli kısma için kullanmayın.

Bakım öncesinde boru hattını izole edin ve basıncını boşaltın ve vananın bakımının güvenli olduğundan emin olun. Otomatik vanalar için, geçerli bakım prosedürünün gerektirdiği şekilde aktüatör gücü veya kontrol kaynağının bağlantısını kesin veya yalıtın.

Kalite Kontrol ve Dokümantasyon

Üretim muayenesi, ilgili ürün ve sipariş gerekliliklerine göre malzeme doğrulamasını, boyut muayenesini, gövde montajını ve basınç testini kapsayabilir. API 598, valf denetimi ve test gereksinimleri için kullanılırken ASME B16.34, ilgili valf tasarımı, basınç-sıcaklık ve boyut gereksinimlerine yöneliktir.

İzlenebilirlik gerektiren projeler için malzeme kalitesi, vana spesifikasyonu, test gereksinimleri ve aktüatör konfigürasyonu üretimden önce onaylanmalıdır. Bir proje belirli bir vana ve otomasyon konfigürasyonu gerektirdiğinde, Shangtai teknik çizimleri ve uygulama bilgilerini inceleyebilir.

SSS

1. Aktüatör için ISO 5211 Tabanlı ANSI Sınıf 150 Flanşlı Küresel Vana ne için kullanılır?

ISO 5211 Aktüatör Tabanlı ANSI Sınıf 150 Flanşlı Küresel Vana, Sınıf 150 flanşlı bağlantı ve kısmi dönüşlü aktüatör arayüzünün gerekli olduğu endüstriyel boru sistemlerinde açma/kapama izolasyonu için kullanılır. Vana boyutuna, çalışma torkuna ve sistem gereksinimlerine bağlı olarak manuel çalıştırma veya otomatik kontrol için yapılandırılabilir.

2. Sınıf 150 değeri ile tabloda listelenen maksimum basınç arasındaki fark nedir?

Sınıf 150 bir basınç sınıfı tanımıdır; listelenen 285PSI ise ürüne özel bir maksimum basınç değeridir. İzin verilen çalışma basıncı, her çalışma koşulu için tek bir basınç değerinin geçerli olduğunu varsaymak yerine, vana boyutuna, malzemesine, sıcaklığına ve geçerli basınç-sıcaklık derecesine göre doğrulanmalıdır.

3. Vanaya hangi aktüatör takılabilir?

Pnömatik ve elektrikli kısmi turlu aktüatörler, montaj arayüzleri ve çıkış torkları vanayla eşleştiğinde düşünülebilir. Uygun bir konfigürasyon için hidrolik çalıştırma da düşünülebilir. Aktüatör seçimi tork, dönüş, güç veya hava beslemesi ve kontrol gereksinimlerini içermelidir.

4. Valf yuvası için neden RPTFE kullanılıyor?

Tedarik edilen ürün konfigürasyonunda yuva malzemesi olarak RPTFE belirtilmiştir. Uygunluğu çalışma ortamına, basınca ve sıcaklığa bağlıdır. Uygulama agresif kimyasallar veya belirtilen aralığın dışında sıcaklıklar içeriyorsa, seçimden önce koltuk ve sızdırmazlık malzemeleri gözden geçirilmelidir.

5. Flanşlı küresel vana sipariş etmeden önce nelerin teyit edilmesi gerekir?

Vana boyutunu, Sınıf 150 derecesini, flanş standardını ve kaplamayı, ortamı, basıncı, sıcaklığı, malzeme kombinasyonunu ve çalıştırma yöntemini onaylayın. Otomatik bir vana için aktüatör tipi, tork, ISO 5211 montaj boyutu ve kontrol gereklilikleri de sağlanmalıdır.

6. Valf malzemesi 316 paslanmaz çelikten değiştirilebilir mi?

Uygulamaya göre diğer malzeme konfigürasyonları da düşünülebilir. Malzeme seçiminde korozyon koşulları, basınç, sıcaklık ve çalışma ortamıyla uyumluluk dikkate alınmalıdır. Nihai gövde, bilya, gövde ve yatak malzemeleri üretimden önce ürün spesifikasyonunda teyit edilmelidir.
