Flanşlı Küresel Vanalar

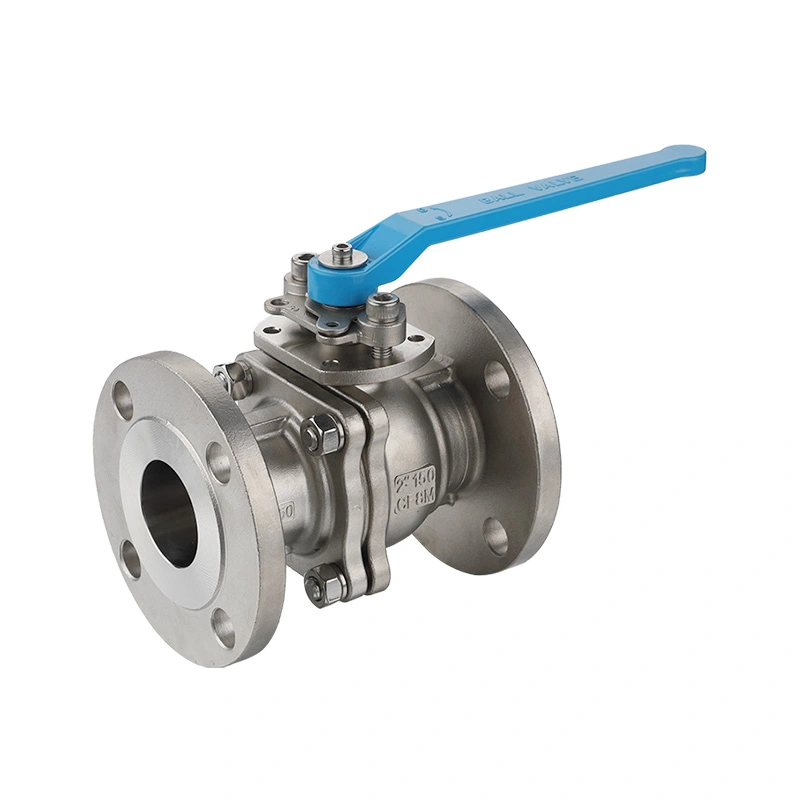

ANSI 150LB Paslanmaz Çelik Flanşlı Küresel Vana
Shangtai ANSI 150LB Paslanmaz Çelik Flanşlı Küresel Vana, kesinlikle ANSI B16.34 ve API 608 standartlarına göre tasarlanmış ve üretilmiştir. Patlama önleyici gövdesi ve profesyonel anti-statik yapısıyla öne çıkan bu ürün, aşırı basınç altında gövdenin fırlamasını etkili bir şekilde önler ve statik kıvılcım risklerini ortadan kaldırır.
ANSI 150LB Paslanmaz Çelik Flanşlı Küresel Vana, ASME Sınıf 150 basınç sınıfını kullanan boru sistemleri için tasarlanmış, flanşlı uç bağlantılarına sahip paslanmaz çelik bir küresel vanadır. Uyumlu sıvıların akışını başlatmak veya durdurmak için çeyrek dönüşlü dönen bir top kullanır ve genellikle endüstriyel boru sistemlerinde açma/kapama izolasyonu için kullanılır.
ANSI 150LB, ASME Sınıfı 150 basınç sınıfını ifade eder. İzin verilen gerçek çalışma basıncı, vana boyutuna, malzemesine, çalışma sıcaklığına ve geçerli basınç-sıcaklık oranına bağlıdır. Paslanmaz çelik konstrüksiyon, korozyona dayanıklı bir vana gövdesi sağlar ve uygulamaya göre 304 veya 316 paslanmaz çelik gibi malzemelerle belirlenebilir.
Flanşlı bağlantı, vananın doğrudan eşleşen boru hattı flanşlarına cıvatalanmasına olanak tanır, endüstriyel boru sistemleri için pratik bir bağlantı yöntemi sağlar ve gelecekteki muayene veya bakımı kolaylaştırır. Küresel vana mekanizması boru hattının açılıp kapanması için hızlı çeyrek dönüş işlemi sağlar.
Ana Boyutlar
| Boyut | 1/2 inç - 8 inç |
| Basınç Sınıfı | CL150 |
| Bağlantıları Sonlandır | Flanş |
| Maksimum Basınç | 285psi |
| Tasarım ve üretim standartları | ASME B16.34 |
| Test ve muayene | API598 |
| Flanş boyutları ve cıvata deliği ayrıntıları | ASME B16.50 |
| Basınç-Sıcaklık Değerleri | ASME B16.34 |
| Bağlantı Bitiyor | RF Flanşlı |
| Sıcaklık Aralığı | -25°C~150°C |
| Gövde malzemesi | ASTM A351 CF8M（316） |
| Top Malzemesi | ASTM A182 F316 |
| Kök Malzemesi | ASTM A182 F316 |
| Koltuk Malzemesi | RPTFE(PTFE+15%fv) |
| Seçenekler | Talep üzerine diğer malzemeler de mevcuttur. |

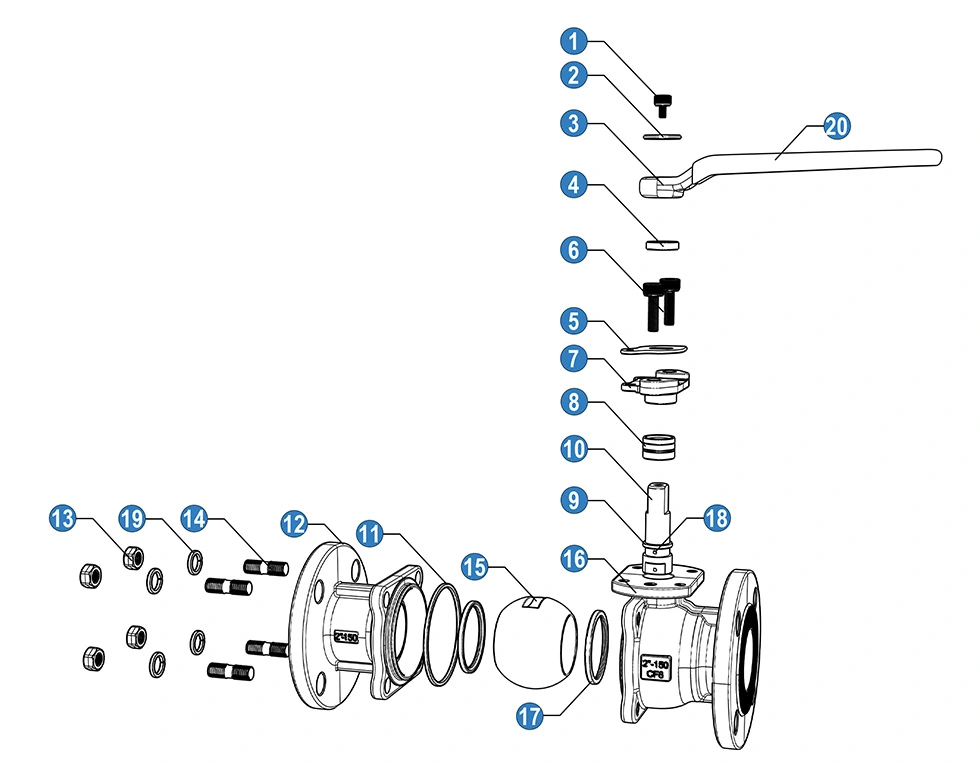

| HAYIR | İsim | Malzeme |
| 1 | Sürgü | SS 304 |
| 2 | Yıkayıcı | SS 304 |
| 3 | Halletmek | Dökme Alüminyum |
| 4 | tutma halkası | SS |
| 5 | yönlendirme yaması | SS 304 |
| 6 | Sürgü | SS 304 |
| 7 | Bezi | SS 304 |
| 8 | Kök paketleme | PTFE |
| 9 | Sürtünme halkası | PTFE |
| 10 | Kök | SS 304 |
| 11 | Conta | PTFE |
| 12 | Kap | SS 304(CF8) |
| 13 | Ceviz | SS 304 |
| 14 | Saplama Cıvatası | SS 304 |
| 15 | Top | SS 304 |
| 16 | Vücut | SS 304(CF8) |
| 17 | Top koltuğu | RPTFE |
| 18 | Antistatik cihaz. | SS 304 |
| 19 | Yaylı Rondela | SS 304 |
| 20 | Kol Kolu | PVC |

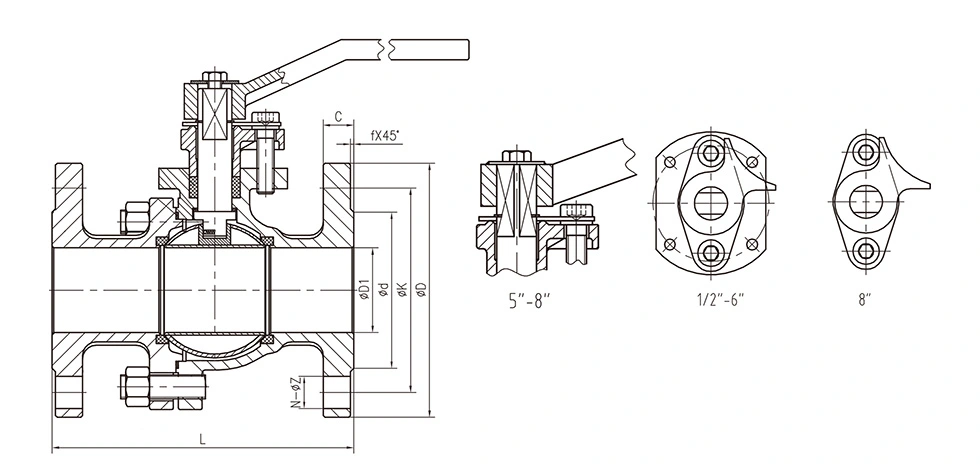

Genel Boyutlar:
| HAYIR | Boyut | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

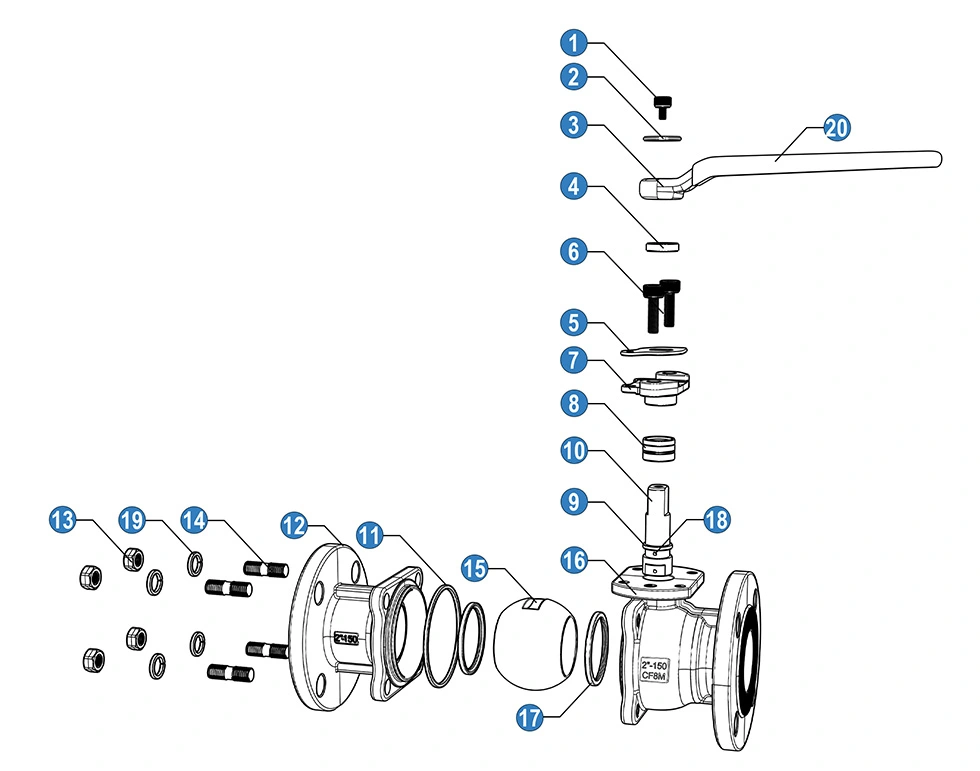

| HAYIR | İsim | Malzeme |
| 1 | Sürgü | SS 304 |
| 2 | Yıkayıcı | SS 304 |
| 3 | Halletmek | Dökme Alüminyum |
| 4 | tutma halkası | SS |
| 5 | yönlendirme yaması | SS 304 |
| 6 | Sürgü | SS 304 |
| 7 | Bezi | SS 304 |
| 8 | Kök paketleme | PTFE |
| 9 | Sürtünme halkası | PTFE |
| 10 | Kök | SS 304 |
| 11 | Conta | PTFE |
| 12 | Kap | SS 316 (CF8M) |
| 13 | Ceviz | SS 304 |
| 14 | Saplama Cıvatası | SS 304 |
| 15 | Top | SS 316 |
| 16 | Vücut | SS 316(CF8M) |
| 17 | Top koltuğu | RPTFE |
| 18 | Antistatik cihaz. | SS 316 |
| 19 | Yaylı Rondela | SS 304 |
| 20 | Kol Kolu | PVC |
Endüstri Uygulamaları
ANSI 150LB Paslanmaz Çelik Flanşlı Küresel Vanamız, aşağıdakiler için optimize edilmiş benzersiz üç aşamalı gövde sızdırmazlık sistemini benimser: yüksek çevrimli çalışma, basınç dalgalanması ve gazlı ortam çalışma koşulları. Sıfır sızıntı stabilitesi sağlar ve çeşitli endüstriyel akışkan sistemleri için olağanüstü yorulma önleme performansı:
Petrol ve Kimya Endüstrisi
Proses boru hatları, branşman hatları ve hafif yanıcı gaz iletimi için uygundur. Çok kademeli gövde contası güvenilir bir şekilde yanıcı ve patlayıcı ortamların dalgalanan basınç altında sızmasını önler.
Özel Gaz Sistemleri
Lazer kesim gazında yaygın olarak kullanılan nitrojen, oksijen, hidrojen ve basınçlı havadan oluşan yüksek basınçlı döngüler için idealdir tedarik, benzin istasyonu ve sık sık start-stop gaz boru hatları.
Güç ve Termal Mühendislik
Tesis tesisat boru hatlarına ve yardımcı akışkan hatlarına uygulanabilir. Değişimden kaynaklanan conta yaşlanmasına karşı dayanıklıdır Sıcaklık ve basınç, uzun süreli istikrarlı çalışmayı sağlar.
İlaç ve İnce Kimya Endüstrisi
Aşındırıcı ve saf proses akışkanları için sıkı izolasyon sağlar. Çift yönlü sızdırmazlık tasarımı ortamı önler sızıntı ve dış kirlenme, yüksek güvenlik ve sıhhi standartları karşılıyor.
Genel Endüstriyel ve Hidrolik Sistemler
Basınç testi tezgahları ve otomatik sıvı ekipmanları için mükemmeldir. Mükemmel yorgunluk önleme performansı aşağıdakilere uyum sağlar: sık anahtarlama ve darbe basıncı çalışma senaryoları.
Neden Şangay'ı Seçmelisiniz?
Özel 3 Aşamalı Kök Sızdırmazlık Sistemi
Piramidal, kendinden sıkılan ana conta, Viton O-halka ikincil conta ve Belleville yaylı V-halka ile donatılmıştır üçüncül mühür. Kendi kendini geliştiren sızdırmazlık performansı, aşınmayı ve termal deformasyonu telafi ederek gövdeyi ortadan kaldırır uzun süreli yüksek çevrimli çalışma sırasında sızıntı.
Çift Yönlü Koruma Yapısı
Geliştirilmiş sızdırmazlık sistemi, dahili ortam sızıntısını önler ve harici toz, nem ve yabancı maddelerin dışarı çıkmasını engeller. Vanaya girerek servis ömrünü etkili bir şekilde uzatır ve bakım maliyetlerini düşürür.
Standartlaştırılmış Amerikan Standartlarında Üretim
API 608 / ISO 17292, ASME B16.34 ve API 598'e göre üretilmiş ve test edilmiştir. ASME B16.5 (flanş) ve ASME ile uyumludur. B16.10 (yüz yüze) standartları, küresel endüstriyel projelerle tam uyumluluk sağlar.
Yorulma Önleyici ve Güvenli Yapı
Güçlendirilmiş valf gövdesi, darbe basıncına ve ciddi basınç şoklarına deformasyona uğramadan dayanır. Dahili patlama önleyici gövde yapısı aşırı basınç güvenlik tehlikelerini ortadan kaldırır.
Statik-İletken Anti-Statik Tasarım
Sürtünmeden kaynaklanan statik elektriği sürekli ileten profesyonel anti-statik yapıya sahiptir. orta ve iç parçalar arasında. Statik birikim ve kıvılcım risklerini ortadan kaldırarak güvenli çalışmayı sağlar. Endüstriyel güvenlik spesifikasyonlarına uygun yanıcı, patlayıcı ve gazlı ortam boru hatları.
Düşük Bakım ve Uygun Maliyet
Üstün yorgunluk önleme performansıyla sık anahtarlama senaryoları için optimize edilmiştir. Ekipmanın aksama süresini azaltır ve değiştirme sıklığı, sıradan tek contalı valflere kıyasla uzun vadeli işletme maliyetlerini azaltır.
Ayrıcalıklı Servis Desteği
Lazer özelleştirilmiş logo ve ambalaj tasarımını destekleyin
OEM/ODM hizmetleri sağlayın
Kalite kontrol raporu eklenmiş olarak fabrikadan çıkmadan önce tamamen denetlenir
Çarpışma koruması ve deniz taşımacılığıyla güçlendirilmiş paketleme gibi isteğe bağlı ek hizmetler
SSS
1. Paslanmaz çelik flanşlı küresel vana için ANSI 150LB ne anlama gelir?
ANSI 150LB, vana ve flanşlı bağlantısı için kullanılan ASME Sınıfı 150 basınç sınıfını ifade eder. İzin verilen gerçek çalışma basıncı, vana boyutuna, malzemesine, çalışma sıcaklığına ve geçerli basınç-sıcaklık oranına bağlıdır.
2. Bu küresel vana için hangi flanş standartları mevcuttur?
Flanş standartları boru hattı sistemine ve proje gereksinimlerine göre seçilebilir. Ortak konfigürasyonlar ASME B16.5 flanşlarını içerebilirken, belirli uygulamalar için diğer flanş standartları da dikkate alınabilir.
3. Vana için hangi paslanmaz çelik malzemeler kullanılabilir?
Yaygın gövde malzemeleri, çalışma ortamına, sıcaklığa, basınca ve korozyon koşullarına göre seçilen özel kaliteye sahip 304 ve 316 paslanmaz çelikten oluşur. Talep üzerine diğer malzeme kombinasyonları da mevcut olabilir.
4. ANSI 150LB Paslanmaz Çelik Flanşlı Küresel Vana hangi ortamları işleyebilir?
Vana su, yağ, gaz ve diğer uyumlu endüstriyel akışkanlar için kullanılabilir. Valf gövdesi, bilyesi, yuvası ve sızdırmazlık malzemeleri, mevcut ortamın kimyasal uyumluluğuna, basıncına ve sıcaklığına göre seçilmelidir.
5. Bu flanşlı küresel vana yüksek sıcaklıktaki servise uygun mu?
The applicable temperature range depends on the valve materials, seat material and pressure-temperature rating. Konfigürasyonun amaçlanan servis koşullarına uygun olduğundan emin olmak için vanayı seçerken gerçek çalışma sıcaklığı doğrulanmalıdır.
6. Vana pnömatik veya elektrikli aktüatörle tedarik edilebilir mi?
Evet. Flanşlı küresel vana, vana boyutuna, gerekli çalışma torkuna ve kontrol sistemine göre manuel, pnömatik veya elektrikli çalışma için yapılandırılabilir. Aktüatör, vanaya ve gerçek çalışma koşullarına uygun şekilde eşleştirilmelidir.
7. Doğru flanşlı küresel vanayı seçmek için hangi bilgilere ihtiyaç vardır?
Temel seçim bilgileri, nominal vana boyutunu, basınç sınıfını, flanş standardını, çalışma ortamını, çalışma basıncını, sıcaklığı, gerekli malzemeyi ve çalıştırma yöntemini içerir. Boru hattı çizimleri veya uygulama ayrıntıları da uygun konfigürasyonun belirlenmesine yardımcı olabilir.
8. Paslanmaz çelik flanşlı küresel vana özelleştirilebilir mi?
Evet. Malzeme kaliteleri, flanş özellikleri, yuva ve sızdırmazlık malzemeleri, vana çalışması ve diğer konfigürasyon detayları proje gereksinimlerine göre seçilebilir. Çizimler veya teknik özellikler üretimden önce incelenebilir.
