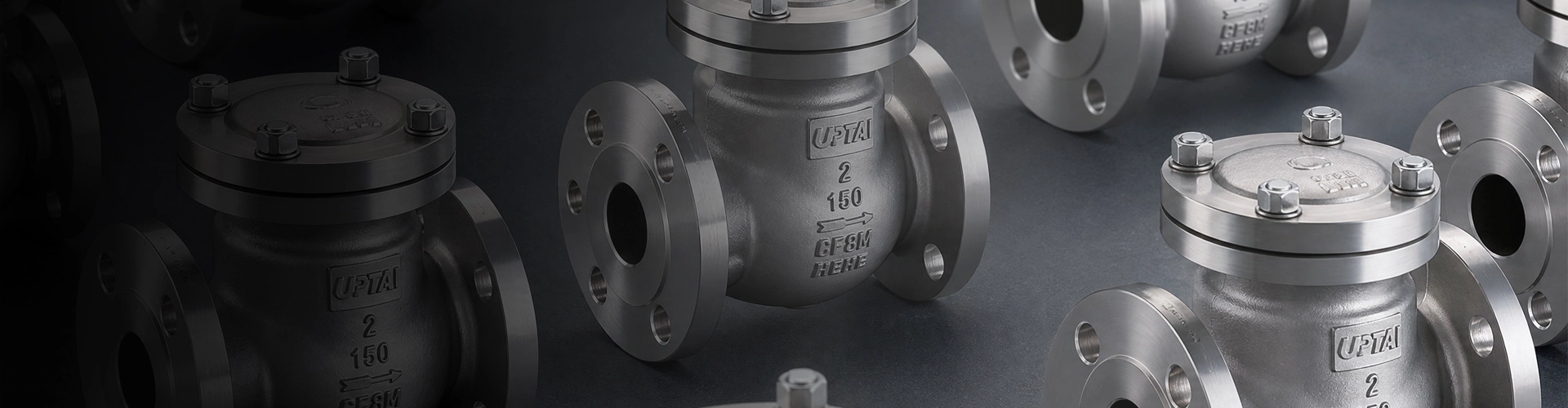

Rekabetçi Fiyatlı Fabrika Doğrudan Çek Valfleri

Shangtai Çek Valfleri, akışkanın tek yönde akmasına izin verirken, akış yönü değiştiğinde ters akışı otomatik olarak önleyecek şekilde tasarlanmıştır. Manuel olarak çalıştırılan izolasyon vanalarının aksine, bu kendinden tahrikli vanalar, harici bir aktüatör gerektirmeden boru hattındaki basınç ve akış koşullarına yanıt verir.

Geri akış riskini azaltmaya ve bağlı boru sistemlerini korumaya yardımcı olmak için genellikle pompaların, kompresörlerin ve diğer proses ekipmanlarının akış aşağısına monte edilirler. Shangtai, su arıtma, petrol ve gaz, kimyasal işleme, petrokimya tesisleri, enerji üretimi, HVAC ve genel endüstriyel uygulamalar için farklı vana yapıları tedarik etmektedir.

Farklı Boru Hattı Koşullarına Yönelik Ürün Tipleri

Kapatma mekanizmasının açılma tepkisi, basınç kaybı, kurulum gereksinimleri ve ters akışa karşı direnç üzerinde doğrudan etkisi vardır. Uygun yapının seçilmesi, boru hattı akış özelliklerinin ve korunan ekipmanın dikkate alınmasını gerektirir.

Pompalar ve Proses Ekipmanları için Geri Akışın Önlenmesi

Pompa durduğunda, basınç koşulları değiştiğinde veya boru sisteminin bağlı bölümleri arasında akışkan hareket ettiğinde ters akış meydana gelebilir. Düzgün seçilmiş bir çek valf, yukarı akış-aşağı akış basınç ilişkisi değiştiğinde otomatik olarak kapanarak ters akışın sınırlandırılmasına yardımcı olabilir.

Kurulum özellikle pompa tahliye hatlarının çevresinde önemlidir. Valf tipi, kapanma özellikleri, pompa çıkışına olan mesafe ve yakındaki dirsekler veya bağlantı parçaları sistem davranışını etkileyebilir. Basınç dalgalanmalarına duyarlı uygulamalar için, vana seçimi sırasında kapanma tepkisi ve su darbesi potansiyeli değerlendirilmelidir.

Çatlama Basıncı ve Akış Gereksinimleri

Çatlama basıncı, kapatma elemanını yuvasından uzaklaştırmak ve akışın başlamasına izin vermek için gereken minimum fark basıncını ifade eder. Bu parametre özellikle düşük basınçlı, yerçekimi akışlı ve düşük hızlı sistemlerde önem kazanmaktadır.

Aşırı açılma direncine sahip bir vana, sınırlı mevcut basınca sahip bir sistemde istenmeyen basınç kaybı yaratabilir veya akışı kısıtlayabilir. Tersine, dengesiz çalışma veya ters akışa bağlı basınç dalgalanmaları riskini azaltmak için kapatma özelliklerinin uygulamaya uygun olması gerekir.

Bir konfigürasyon talep edilirken normal ve minimum akış hızının, çalışma basıncının ve mevcut diferansiyel basıncın sağlanması, uygun bir iç tasarımın belirlenmesine yardımcı olabilir.

Su, Proses ve Endüstriyel Hizmet Malzemeleri

Malzeme seçimi çalışma ortamına, sıcaklığa, basınca, korozyon koşullarına ve geçerli proje gereksinimlerine göre yapılmalıdır. Vana yapısına bağlı olarak farklı endüstriyel hizmetler için gövde ve iç bileşen malzemeleri belirlenebilir.

Uç Bağlantıları ve Kurulum Yönü

Mevcut bağlantı konfigürasyonları flanşlı, levhalı, pabuçlu, alın kaynaklı, soket kaynaklı, dişli ve projeye özel diğer uçları içerebilir. Seçilen bağlantı boru hattı boyutlarına, basınç sınıfına, kurulum yöntemine ve geçerli bağlantı standardına uygun olmalıdır.

Her tasarım her montaj yönüne uygun değildir. Bazı modeller yatay ve dikey boru hatlarında çalışabilirken bazıları belirli bir akış yönü veya kurulum konumu gerektirir. Devreye almadan önce daima vana akış okunu ve üreticinin kurulum gereksinimlerini kontrol edin.

Dikey kurulumlarda sıvı akış yönü ve kapatma elemanının ağırlık veya yay özellikleri açılma ve kapanma davranışını etkileyebilir. Vana yapısını seçerken bu faktörler dikkate alınmalıdır.

Gürültüyü, Titreşimi ve Su Darbesini Azaltma

Dengesiz akış koşulları altında kapatma elemanının tekrar tekrar açılıp kapanması durumunda gürültü veya titreşim meydana gelebilir. Yanlış boyutlandırma, düşük veya dalgalı akış hızı, türbülans, pislik ve pompa veya dirseklerin yakınına uygun olmayan kurulum bu davranışa katkıda bulunabilir.

Su darbesi, akışkan hızının hızla değiştiği sistemlerde dikkate alınması gereken bir diğer önemli husustur. Vananın yalnızca nominal boru boyutuna göre seçilmesi yerine, vana kapanma özellikleri, boru hattı düzeni, pompanın çalışması ve sistem hacmi birlikte değerlendirilmelidir.

Endüstriyel Boru Sistemlerinde Uygulamalar

Bu kendinden etkili vanalar, ters akışın ekipmanın çalışmasını, proses stabilitesini veya boru hattı performansını etkileyebileceği her yerde kullanılır. Uygun yapı, ortama, akış koşullarına, basınca, sıcaklığa ve kurulum düzenine bağlıdır.

İmalat ve Muayene

Shangtai, belirtilen vana konfigürasyonu ve uygulama gereksinimlerine göre üretimi, denetimi ve tedariki yönetir. Kalite kontrolü, boyut muayenesini, malzeme doğrulamasını, basınç testini, sızdırmazlık performansını, çalışma kontrollerini ve diğer geçerli muayene prosedürlerini içerebilir.

Şangay vanaları ISO 9001, CE ve EAC sertifikalıdır. Seçilen ürünler, projenin gerektirdiği durumlarda API 6D ve API 598 dahil olmak üzere geçerli uluslararası standartlara göre de üretilip test edilebilmektedir.

Doğru Çek Valf Nasıl Belirlenir

Vana seçimi yalnızca boru çapından ziyade çalışma koşullarıyla başlamalıdır. Ortam, akış hızı, basınç, sıcaklık, kurulum yönü, izin verilen basınç kaybı ve ters akışa gereken tepkinin tümü uygun vana yapısını etkiler.

Pompa ve kompresör sistemleri için normal ve maksimum akış hızlarını, çalışma basıncını, boru boyutunu, ekipman tipini ve bilinen basınç dalgalanması veya koç darbesi koşullarını sağlayın. Düşük basınçlı sistemler için kırma basıncı ve minimum çalışma akışı özellikle yararlı seçim parametreleridir.

Ayrıca boru hattı çizimleri, vana programları, ekipman veri sayfaları veya mevcut vana spesifikasyonlarını da sağlayabilirsiniz. Shangtai, bir konfigürasyon ve fiyat teklifi hazırlamadan önce mevcut bilgileri inceleyebilir. Diğer endüstriyel vana ürünleri için web sitemizi ziyaret edin.Şangay vana ürün yelpazesi.
