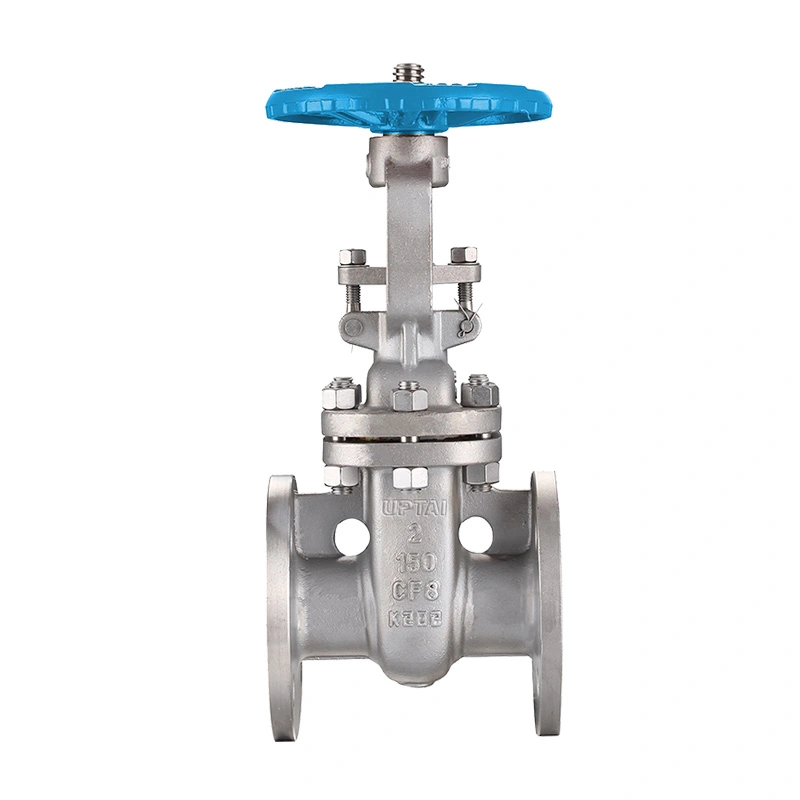

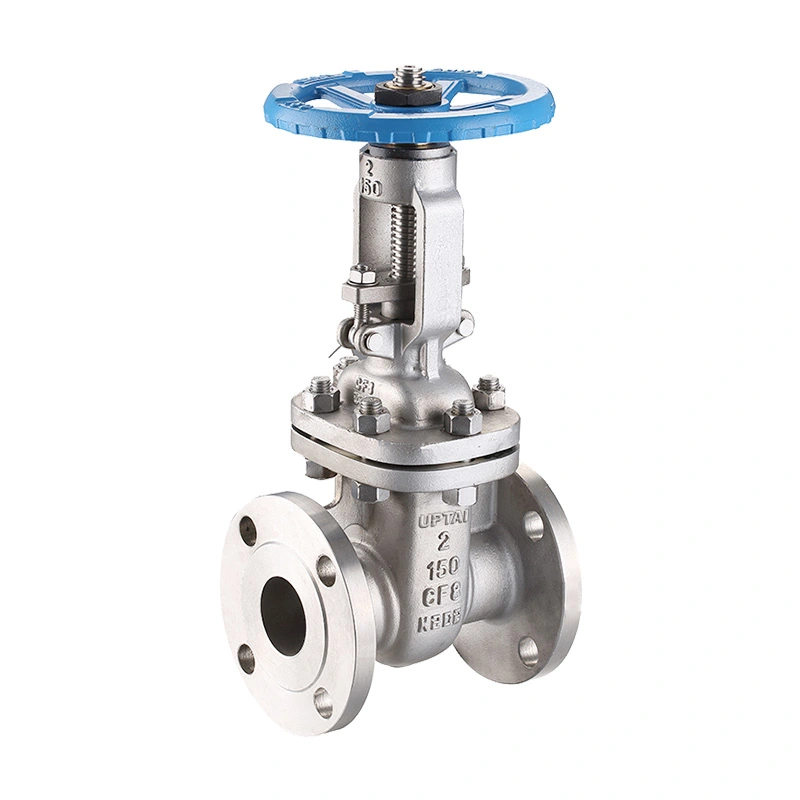

ANSI 150LB Paslanmaz Çelik Sürgülü Vana

ANSI 150LB Paslanmaz Çelik Sürgülü Vana, tam geçişli bir akış yolunun ve paslanmaz çelik vana gövdesinin gerekli olduğu boru hattı izolasyonu için yapılandırılmıştır. Kapı, geçidi açmak veya kapatmak için dikey olarak hareket eder ve bu valfi, sürekli kısma yerine normalde tamamen açık veya tamamen kapalı hizmet gerektiren uygulamalar için uygun hale getirir. Listelenen konfigürasyon, NPS 2" ila 48" aralığını kapsar ve vana boyutuna göre el çarkı veya dişli işletimini kullanır.

Shangtai, Wenzhou, Zhejiang, Çin'de endüstriyel vanalar üretmektedir. Valf üretimi, malzeme hazırlama, işleme, bileşen montajı, basınç testi, inceleme, işaretleme ve son paketlemeyi içerir. Ürün konfigürasyonu boru hattı boyutuna, basınç sınıfına, çalışma ortamına, sıcaklığa, malzeme gereksinimlerine, bağlantı standardına ve geçerli proje özelliklerine göre onaylanabilir.

Ana Boyutlar

Sürgülü Vana Yapısı ve Çalışma Prensibi

Vana, boru hattı akış yönüne dik olarak hareket eden kapı tipi bir kapatma elemanı kullanır. Kapı tamamen kaldırıldığında akış geçidi açılır; kapı indirildiğinde geçit kapatılır. Bu düz geçişli düzenleme genellikle tamamen açık konumda düşük basınç kaybının önemli olduğu boru hattı izolasyonu için seçilir.

Sürgülü vanalar genellikle rutin kısma yerine izolasyon amaçlıdır. Valfin tamamen açık veya tamamen kapalı tutulması, kapı ve oturma yüzeylerindeki gereksiz aşınmanın azaltılmasına yardımcı olur. Akış regülasyonu gerekiyorsa vana tipi ve çalışma koşulları ayrı ayrı değerlendirilmelidir.

Paslanmaz Çelik Gövde ve Disk

Listelenen gövde ve disk malzemeleri ASTM A351 CF8 / CF8M'dir. Bu paslanmaz çelik kaliteleri, korozyon direncinin ve malzeme uyumluluğunun önemli olduğu endüstriyel hizmetler için seçilebilir. Gerçek malzeme proses ortamı, sıcaklık, basınç ve proje spesifikasyonuyla uyumlu olmalıdır.

F304 / F316 Mil

Gövde ASTM A182 F304/F316 olarak belirtilmiştir. Mil, çalışma kuvvetini el çarkından veya dişli operatöründen kapıya aktarır. Mil malzemesi seçimi vana gövdesi, disk, yuva, salmastra ve proses ortamı ile birlikte düşünülmelidir.

Stellite 6 Koltuk Yapılandırması

Listelenen koltuk konfigürasyonu ASTM A182 F304 / ASTM A351 CF8M + Stellite 6'yı içerir. Aşınmaya karşı direncin ve tekrarlanan oturma temasının gerekli olduğu geçerli oturma yüzeylerinde Stellite 6 sert kaplama kullanılır. Tam koltuk düzeni, vana boyutuna ve sipariş edilen konfigürasyona göre onaylanmalıdır.

Sınıf 150 Basınç ve Flanşlı Bağlantı

Sınıf 150 tanımı, geçerli ASME basınç-sıcaklık derecelendirme sistemi kapsamında valf basınç sınıfını tanımlar. Sabit 150 PSI çalışma basıncı olarak yorumlanmamalıdır. Listelenen maksimum çalışma basıncı 285 PSI'dır; belirli bir vana için izin verilen basınç ise malzemeye, boyuta, sıcaklığa ve geçerli basınç-sıcaklık derecesine bağlıdır.

Valf, RF uyumlu flanşlı uçlar kullanır. NPS 2" - 24" için listelenen bağlantı standardı ASME B16.5'tir, NPS 26" ve üzeri ise ASME B16.47 Seri A ile belirtilmiştir. Boru hattı flanş boyutları, basınç sınıfı, conta seçimi, cıvata düzeni ve yüzey durumu kurulumdan önce kontrol edilmelidir.

Valf Çalışması ve Boyut Seçimi

Çalışma yöntemi vana boyutuna göre değişir. Listelenen konfigürasyonda 2" ila 16" arası vanalar için bir el çarkı ve 18" ve daha büyük boyutlar için bir dişli operatörü kullanılır. Daha büyük vanalar genellikle daha fazla çalışma torku gerektirir, bu da dişli mekanizmasını daha büyük çaplı boru hattı vanalarının manuel olarak çalıştırılması için uygun hale getirir.

El Çarkı Kullanımı

El çarkı çalışması, belirtilen 2" ila 16" vana boyutları için doğrudan yerel kontrol sağlar. Operatör, el çarkını vananın açılma ve kapanma yönüne uygun olarak döndürmeli ve anormal direnci aşmak için aşırı dış kuvvet uygulamamalıdır.

Dişli Operatörü

18" ve üzeri vanalar dişli operatörleriyle belirtilir. Dişli kutusu, daha büyük vanaların açılıp kapanması için mekanik avantaj sağlar ve doğrudan el çarkıyla çalıştırmanın aşırı çalıştırma kuvveti gerektireceği durumlarda faydalı olabilir.

NACE Hizmetiyle İlgili Hususlar

Listelenen konfigürasyon, NACE MR0175 / ISO 15156'ya referans verir. Bu standartlar, petrol ve gaz üretiminde hidrojen sülfür içeren belirli ortamlara maruz kalan ekipmanlara yönelik malzeme gereksinimleriyle ilişkilidir. NACE'in uygulanabilirliği, yalnızca valf modelinden varsayılmak yerine, gerçek hizmet ortamına, malzeme gereksinimlerine, basınca, sıcaklığa ve proje spesifikasyonuna göre doğrulanmalıdır.

For sour-service applications, material selection and hardness requirements can be important. The complete valve configuration, including pressure-containing materials, trim, seats, stem, and other wetted components, should therefore be reviewed against the applicable project requirements before ordering.

Uygulanabilir Endüstriler

Petrol ve Gaz Sistemleri

Seçilen paslanmaz çelik malzemelerin ve basınç sınıfının servis koşullarıyla uyumlu olduğu yukarı akış, orta akış, rafineri ve petrokimya uygulamalarında boru hattı izolasyonu için kullanılır.

Kimyasal İşleme

Uyumlu kimyasal ve proses sıvılarının izolasyonu için uygundur. Gövde, disk, gövde, yuva ve diğer malzeme seçimleri kimyasal bileşime, konsantrasyona, çalışma sıcaklığına ve basınca göre kontrol edilmelidir.

Su ve Atık Su

Flanşlı izolasyon vanasının gerekli olduğu seçilmiş su dağıtım, arıtma, şebeke ve proses suyu boru hatlarına uygulanabilir.

Güç ve Yardımcı Sistemler

Belirtilen basınç ve sıcaklık limitleri dahilinde endüstriyel tesisat boru hatlarında, güçle ilgili sistemlerde, HVAC hizmetlerinde ve diğer uyumlu akışkan uygulamalarında izolasyon için kullanılabilir.

Seçimde Dikkat Edilmesi Gerekenler

Boru Hattı Boyutu:Sipariş vermeden önce nominal boru boyutunu ve gerekli vana boyutunu onaylayın. Büyük çaplı vanalar ayrıca mevcut kurulum ve çalışma alanı açısından kontrol edilmelidir.

Basınç Sınıfı:Sınıf 150'nin ve listelenen maksimum çalışma basıncının, çalışma sıcaklığındaki gerçek boru hattı basıncına uygun olduğunu doğrulayın.

Orta Uyumluluk:Paslanmaz çelik gövdenin, diskin, gövdenin, yatağın, salmastranın ve diğer ıslanan malzemelerin proses ortamıyla uyumluluğunu kontrol edin.

Bağlantı Standardı:Flanş standardını, RF kaplamayı, cıvata deliği düzenlemesini, conta tipini ve yüz yüze gerekliliklerini boru hattı çizimlerine göre doğrulayın.

Çalışma Yöntemi:Vana boyutuna, montaj konumuna, mevcut çalışma alanına ve gerekli çalışma torkuna göre el çarkının mı yoksa dişli işleminin mi gerekli olduğunu doğrulayın.

Ekşi Servis Gereksinimleri:Valf ekşi gaz veya diğer H için tasarlanmışsa₂S içeren hizmet, malzeme ve üretim onayı için geçerli NACE veya proje spesifikasyonunu sağlayın.

Kurulum ve Bakım

Montajdan önce vanayı, flanş yüzeylerini, sızdırmazlık yüzeylerini ve koruyucu kapakları nakliye sırasında hasar olup olmadığına dair inceleyin. Boru hattı, harici boru yüklerinin gereksiz yere aktarılmaması için uygun şekilde hizalanmalıdır.

SSS

S1: Boru hattı izolasyonunda sürgülü vananın küresel vanadan farkı nedir?

Sürgülü vana boru hattını açmak veya kapatmak için doğrusal hareket eden bir kapı kullanırken, küresel vana dönen bir bilye kullanır. Sürgülü vanalar genellikle düz bir akış yolunun ve tamamen açık konumda nispeten düşük akış direncinin gerekli olduğu daha büyük boru hattı izolasyonu için seçilir.

S2: Sürgülü vananın çalıştırılması zorsa ne kontrol edilmelidir?

Boru hattının düzgün şekilde hizalanıp hizalanmadığını, gövdenin ve çalıştırma mekanizmasının belirtildiği gibi temiz ve yağlanmış olup olmadığını ve aşırı basınç veya birikintilerin kapı hareketini etkileyip etkilemediğini kontrol edin. Anormal direnç devam ederse, ilave harici kaldıraçla zorlamak yerine valf izole edilmeli ve incelenmelidir.

S3: Paslanmaz çelik sürgülü vana kurulumdan önce nasıl saklanmalıdır?

Vana, flanş koruyucuları yerinde tutularak temiz ve kuru bir yerde saklanmalıdır. Aşındırıcı maddelere, aşırı neme, darbelere ve iç sızdırmazlık yüzeylerinin kirlenmesine maruz kalmaktan kaçının. Büyük vanalar da depolama ve taşıma sırasında uygun şekilde desteklenmelidir.

S4: Sürgülü vana takıldıktan sonra sızıntıya ne sebep olabilir?

Olası nedenler arasında hasarlı sızdırmazlık yüzeyleri, uygun olmayan conta montajı, vananın içindeki yabancı madde, hatalı kapatma işlemi veya boru hattı hizalama sorunları yer alır. Gerçek neden, sistem güvenli bir şekilde izole edildikten sonra inceleme ve basınç testi yoluyla belirlenmelidir.

S5: ANSI 150LB Paslanmaz Çelik Sürgülü Vana boru hattı çizimine göre tedarik edilebilir mi?

Evet. Vana boyutu, yüz yüze boyutlar, flanş düzeni, çalışma konumu, malzeme konfigürasyonu ve diğer bağlantı gereksinimleri, üretim öncesinde bir boru hattı çizimine göre incelenebilir. Bu özellikle yedek vanalar ve sabit kurulum boyutlarına sahip projeler için kullanışlıdır.

S6: Vana, mevcut bir sürgülü vananın yerine kullanılabilir mi?

Evet, yedek vananın gerekli boyuta, basınç sınıfına, yüz yüze boyuta, flanş bağlantısına, malzeme spesifikasyonuna, çalıştırma yöntemine ve kurulum alanına uygun olması koşuluyla. Konfigürasyon onayı için mevcut vana çizimleri, isim plakası bilgileri veya boyut verileri kullanılabilir.

S7: Vananın servis ömrü nasıl korunabilir?

Vanayı belirtilen basınç ve sıcaklık sınırları dahilinde çalıştırın, gereksiz tekrarlanan döngülerden kaçının, gövdeyi ve çalıştırma mekanizmasını uygun durumda tutun ve boru hattı bakım planına göre vanayı periyodik olarak inceleyin. Herhangi bir anormal sızıntı veya çalışma direnci derhal araştırılmalıdır.

S8: Sipariş vermeden önce hangi teknik bilgilerin teyit edilmesi gerekir?

Önemli bilgiler arasında nominal boyut, basınç sınıfı, uç bağlantı, yüz yüze boyut, gövde ve kaplama malzemeleri, koltuk konfigürasyonu, çalıştırma yöntemi, servis ortamı, basınç, sıcaklık, geçerli standartlar ve her türlü özel inceleme veya belge gereklilikleri yer alır.
