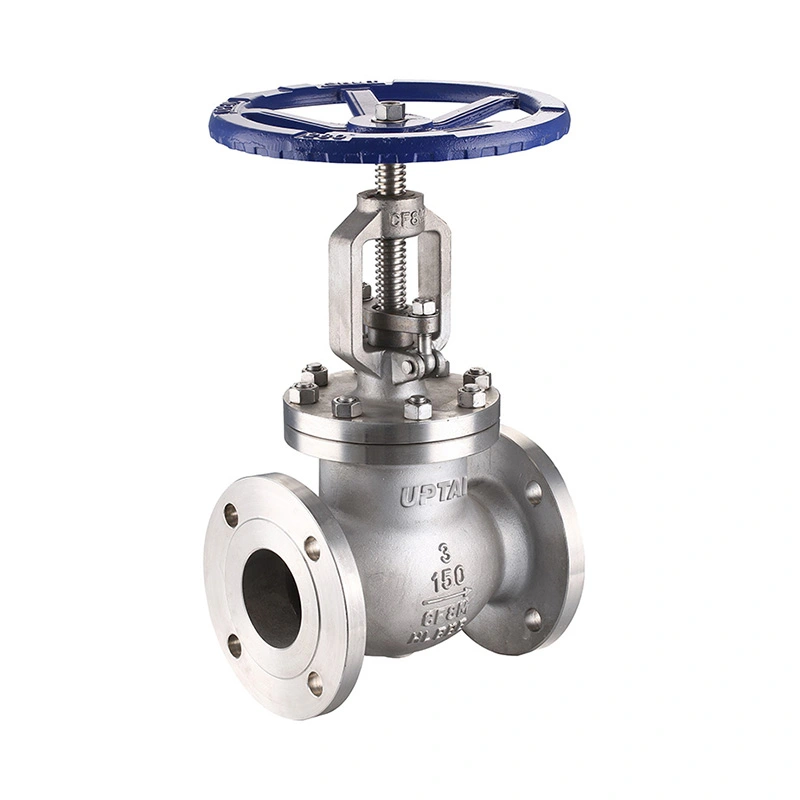

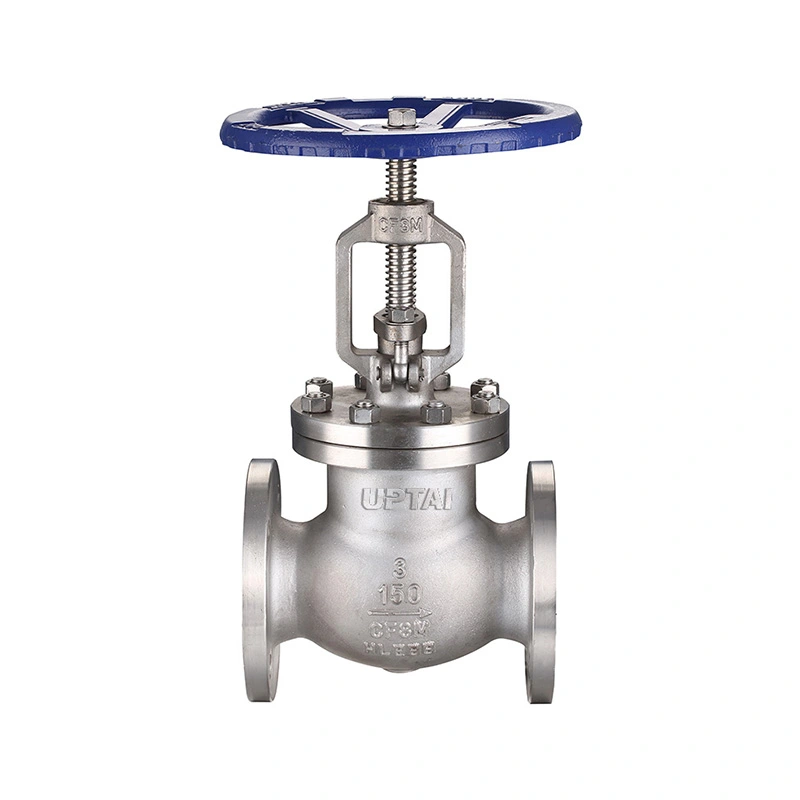

Sınıf 150 Dövme Paslanmaz Çelik Flanşlı Küresel Vana

Sınıf 150 Dövme Paslanmaz Çelik Flanşlı Küresel Vana, endüstriyel borular ve proses ekipmanları için dövme paslanmaz çelik küresel vanadır. Kapatma ve akış düzenlemesi için RF uyumlu flanşlı uçlara ve el çarkıyla çalıştırmaya sahip doğrusal hareket eden bir disk kullanır. Vana, F304 ve F316 malzeme seçenekleriyle 1/2" ila 2" boyutlarında mevcuttur.

Dövme gövde, disk, gövde ve yuva malzemeleri çalışma ortamına, basınca ve sıcaklığa göre seçilebilir. Valf spesifikasyonu ayrıca geçerli servis koşulları için NACE MR0175 / ISO 15156 gerekliliklerini de içerir.

Ana Boyutlar

İnşaat ve Hizmet Koşulları

Valf gövdesi ASTM A182 F304 veya F316 dövme paslanmaz çelikten yapılmıştır. Disk, valf ekseni boyunca hareket eder ve yatağa doğru kapanır. El çarkının döndürülmesi disk konumunu değiştirerek vananın kapatma veya kontrollü akış ayarı için kullanılmasına olanak tanır.

Disk, spesifikasyonda listelendiği gibi STL#6 seçeneğiyle ASTM A182 F304 veya ASTM A182 F316'da mevcuttur. Gövde ve yuva F304 veya F316 olarak mevcuttur. Malzeme seçiminde proses akışkanı, konsantrasyon, çalışma sıcaklığı ve korozyon koşulları dikkate alınmalıdır.

Vana, listelenen maksimum çalışma basıncı 285 PSI olan CL150 olarak derecelendirilmiştir. Belirtilen sıcaklık aralığı -29°C + 425°C'dir. İzin verilen gerçek basınç, çalışma sıcaklığında geçerli basınç-sıcaklık derecesine göre kontrol edilmelidir.

Flanşlı Bağlantı ve Uygulamaları

Sınıf 150 Dövme Paslanmaz Çelik Flanşlı Küresel Vana, bağlantı standardı için belirtilen ASME B16.5 ile RF uyumlu flanşlı uçlar kullanır. Flanşlı bağlantı, vananın eşleşen bir boru hattı flanşına cıvatalanmasına ve inceleme veya bakım gerektiğinde çıkarılmasına olanak tanır.

Kurulumdan önce flanş boyutunu, basınç sınıfını, contayı, cıvatalamayı ve yüz yüze boyutunu kontrol edin. Vana bağlantısında aşırı mekanik yükü önlemek için boru hattı doğru şekilde hizalanmalıdır.

Vana, paslanmaz çelik konstrüksiyonun ve manuel akış kontrolünün gerekli olduğu petrol ve gaz, petrokimya, kimyasal işleme, endüstriyel tesisler ve diğer boru sistemlerinde kullanılabilir. Uygun ortamlar, belirtilen basınç, sıcaklık ve malzeme sınırları dahilinde su, buhar, hava, yağ ve uyumlu proses sıvılarını içerebilir.

Küresel vanalar normalde dahili akış yolu nedeniyle düz izolasyon vanalarından daha yüksek bir basınç düşüşüne sahiptir. Vananın sürekli akış regülasyonu için kullanılacağı durumlarda, boyutlandırma sırasında gerekli akış hızı, basınç düşüşü ve çalışma frekansı dikkate alınmalıdır.

Seçim, Test ve SSS

Sipariş verirken vana boyutunu, basınç sınıfını, flanş standardını, ortamı, çalışma basıncını, sıcaklığı, gövde ve trim malzemelerini, miktarını ve her türlü özel inceleme veya belge gerekliliklerini belirtin. Değiştirme uygulamalarında konfigürasyon onayı için mevcut vana çizimleri, isim plakası bilgileri veya yüz yüze boyutlar kullanılabilir.

Spesifikasyon, tasarım ve üretim için API 602'yi, yüz yüze boyutlar için ASME B16.10'u, basınç-sıcaklık değerleri için ASME B16.34'ü ve test ve muayene için API 598'i listeler. Muayene, geçerli gerekliliklere göre malzeme doğrulamasını, boyut kontrollerini, kabuk testini, koltuk sızıntı testini ve son çalışma muayenesini içerebilir.

Shangtai, Wenzhou, Zhejiang, Çin'de endüstriyel vanalar üretmektedir. Üretim, sipariş gereksinimlerine göre mevcut ürün belgeleriyle birlikte işleme, montaj, test ve muayeneyi kapsar.

1. Dövme paslanmaz çelik küresel vana ne için kullanılır?

Manüel kapatma ve akış düzenlemesi için dövme paslanmaz çelik küresel vana kullanılır. Diskin doğrusal hareketi, açıklığın gerekli akış koşullarına göre ayarlanmasına olanak sağlar.

2. Küresel vana ile sürgülü vana arasındaki fark nedir?

Küresel vana, yuvaya doğru hareket eden bir disk kullanır ve hem kapatma hem de akış düzenlemesi için uygundur. Bir sürgülü vana, dikey olarak hareket eden bir kapı kullanır ve genellikle tamamen açık veya tamamen kapalıyken izolasyon hizmeti için kullanılır.

3. F304 ve F316 malzemeleri seçilebilir mi?

Evet. Spesifikasyonda gövde, gövde ve yuva için ASTM A182 F304 ve F316 seçenekleri listelenmektedir. Ortam, sıcaklık ve korozyon koşullarına göre uygun malzeme seçilmelidir.

4. Vana seçimi için hangi bilgilere ihtiyaç vardır?

Önemli bilgiler; vana boyutunu, basınç sınıfını, flanş standardını, ortamı, çalışma basıncını, sıcaklığı, malzeme gerekliliklerini ve her türlü NACE veya denetim gerekliliklerini içerir. Yedek valf onayı için mevcut çizimler de sunulabilir.

5. Diğer malzemeler temin edilebilir mi?

Evet. Talep üzerine diğer malzemeler de mevcuttur. Gerekli malzeme kombinasyonu servis ortamına, çalışma koşullarına ve geçerli proje spesifikasyonlarına göre onaylanmalıdır.

6. Flanşlı bağlantının işlevi nedir?

Flanşlı bağlantı, vananın eşleşen boru hattı flanşlarına cıvatalanmasına olanak tanır. Ayrıca boruyu kesmeden vananın muayene veya bakım için boru hattından çıkarılmasına da olanak tanır.

7. Sınıf 150 Dövme Paslanmaz Çelik Flanşlı Küresel Vana Nedir?

Dövme paslanmaz çelik valf gövdesini Sınıf 150 flanşlı uçlarla ve küresel valf disk mekanizmasıyla birleştirir. Belirtilen basınç, sıcaklık ve malzeme sınırları dahilindeki uyumlu endüstriyel akışkanlar için tasarlanmıştır.
