ANSI Standart Flanşlı Glob Vana

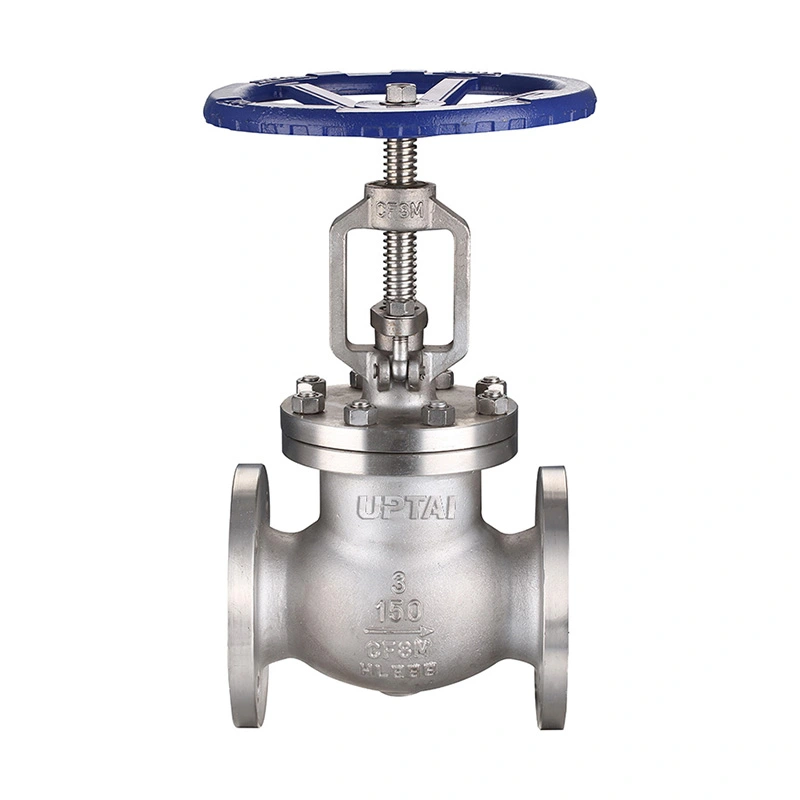

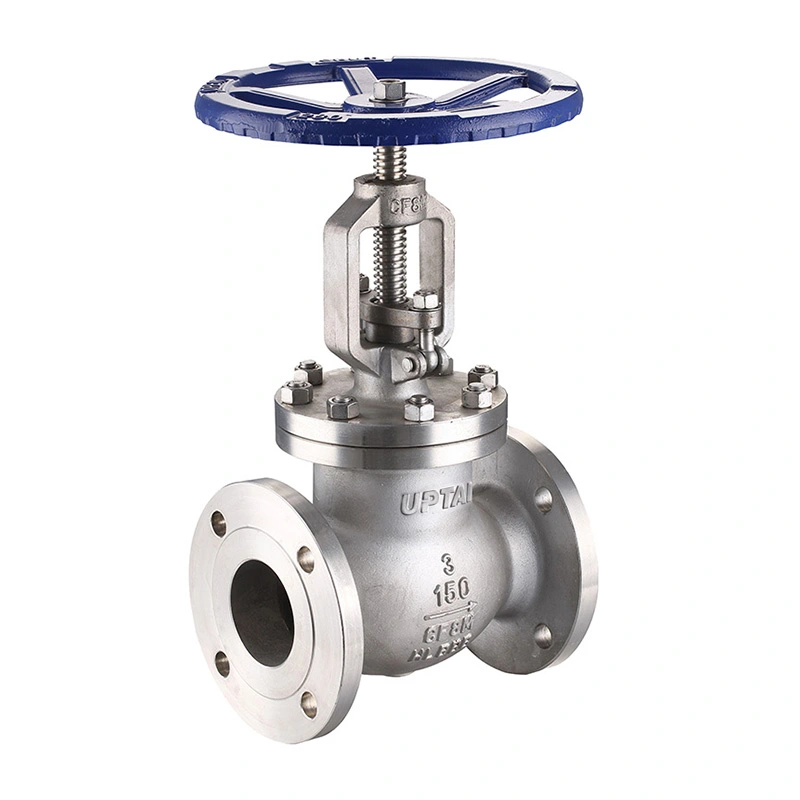

ANSI Standart Flanşlı Küresel Vana, akış düzenlemesi ve kapatmanın gerekli olduğu endüstriyel borulara yönelik Sınıf 150 paslanmaz çelik küresel vanadır. Diski akış alanını değiştirmek için yuvaya doğru ve uzağa doğru hareket eder, bu da valfi basit bir izolasyon valfinden daha kontrollü akış ayarı gerektiren uygulamalar için uygun hale getirir.

Shangtai bu vanayı RF uyumlu flanşlı uçlarla ve el çarkıyla çalıştırmayla sağlıyor. Mevcut konfigürasyon CF8/CF8M gövde ve disk malzemelerini, F304/F316 gövdeleri ve listelenen koltuk seçeneklerini içerir. Vana, endüstriyel borular ve proses ekipmanları için 2" ila 18" arası boyutlarda mevcuttur.

Ana Boyutlar

Valf Tasarımı

Disk ve Koltuk

Disk, valf ekseni boyunca hareket eder ve akışı durdurmak için yuvaya doğru kapanır. Diskin yükseltilmesi akış geçişini arttırır, alçaltılması ise geçişi azaltır veya kapatır. Bu doğrusal hareket, vananın hem kısma hem de kapatma hizmeti için kullanılmasına olanak tanır.

Paslanmaz Çelik Malzemeler

Gövde ve disk ASTM A351 CF8 veya CF8M'de mevcuttur. Kök seçenekleri ASTM A182 F304 ve F316'yı içerir. Belirtilen yuva malzemeleri ASTM A182 F304 ve Stellite 6'lı ASTM A351 CF8M'dir. Seçilen malzeme kombinasyonu proses ortamına ve çalışma sıcaklığına uygun olmalıdır.

El Çarkı Kullanımı

El çarkı disk konumunun manuel kontrolünü sağlar. Vana, proses ihtiyacına göre açılabilir, kapatılabilir veya ara konuma ayarlanabilir. El çarkının çalıştırılması zorlaşırsa vanaya baskı yapılmamalıdır.

Flanşlı Bağlantı

Vana, eşleşen boru hattı flanşlarına bağlantı için RF uyumlu flanşlı uçlar kullanır. Belirtilen bağlantı standardı ASME B16.5'tir, yüz yüze boyut ise listelenen ASME B16.10 gereksinimine uygundur.

Flanşlı kurulum, boruyu kesmeden vananın boru hattından çıkarılmasına olanak tanır. Kurulumdan önce flanş boyutunu, basınç sınıfını, contayı, cıvatalamayı ve yüz yüze boyutunu kontrol edin. Vanaya aşırı mekanik yük bindirilmesini önlemek için boru hattı düzgün şekilde hizalanmalıdır.

Basınç ve Sıcaklık

Valf, maksimum 285 PSI çalışma basıncıyla CL150 olarak belirtilmiştir. Basınç-sıcaklık değeri malzeme ve çalışma sıcaklığına göre değişir, bu nedenle vanayı seçerken gerçek servis koşullarının dikkate alınması gerekir.

Listelenen sıcaklık aralığı -29°C ila +120°C'dir. Valf sıcaklık sınırlarına yakın kullanıldığında yuva ve diğer sızdırmazlık bileşenleri özellikle önemlidir.

Buhar, sıcak su, yağ, gaz ve kimyasal servis için ortam sıcaklığı, basınç ve malzeme uyumluluğu seçilen vana konfigürasyonuna göre kontrol edilmelidir.

NACE Hizmeti

Spesifikasyon, NACE MR0175 / ISO 15156'yı içerir. Vananın ekşi servis uygulamaları için tasarlandığı durumlarda, malzeme sınıflarının ve geçerli NACE gerekliliklerinin gerçek servis koşullarıyla eşleşmesi gerekir.

Bu tür uygulamalar için proje spesifikasyonu ayrıca malzeme durumu, sertlik, muayene ve destekleyici belgelere ilişkin gereksinimleri de tanımlayabilir.

Uygulamalar

Buhar ve Yardımcı Hatlar:Uyumlu buhar, yoğuşma ve şebeke borularında akış ayarı ve kapatma için kullanılır.

Petrol ve Gaz:Manuel akış kontrolü veya izolasyonun gerekli olduğu proses ve şebeke hatlarında kullanılır.

Petrokimya Sistemleri:Kısma veya kapatmanın gerekli olduğu uyumlu yağ, gaz ve proses sıvıları için uygundur.

Su Arıtma:Uyumlu su ve sıvı ortamların kontrolü için proses ve şebeke borularında kullanılır.

Güç Üretimi:Belirtilen basınç ve sıcaklık aralığında seçilen yardımcı ve yardımcı borulara uygulanabilir.

Genel Endüstriyel Borular:Manüel akış ayarı gerektiren proses ekipmanlarında, pompa sistemlerinde ve diğer boru hatlarında kullanılır.

Seçim ve Kurulum

Vana seçimi boru boyutu, basınç sınıfı, ortam, çalışma basıncı ve sıcaklığı ile başlar. Daha sonra servis koşullarına göre gövde, disk, gövde ve yatak malzemeleri seçilir.

Değiştirme uygulamaları için, sipariş vermeden önce mevcut vana boyutu, flanş boyutları, yüz yüze uzunluk ve çalışma düzeni yeni vana ile karşılaştırılmalıdır.

Montaj sırasında flanş yüzeylerini temiz tutun ve belirtilen conta ve cıvataları kullanın. Valf takıldıktan sonra el çarkının çalışmasını kontrol edin ve diskin anormal bir dirençle karşılaşmadan tüm aralığı boyunca hareket edebildiğini doğrulayın.

Test ve Muayene

Malzeme Denetimi

Gövde ve kaplama malzemeleri belirtilen kalitelere ve sipariş bilgilerine göre kontrol edilir. Gerektiğinde malzeme kayıtları temin edilebilir.

Boyutsal Muayene

Yüz yüze boyutlar, flanş boyutları ve diğer temel işleme boyutları, geçerli ürün spesifikasyonuna göre kontrol edilir.

Basınç ve Koltuk Testi

Kabuk ve yuva testleri belirtilen muayene gerekliliklerine göre gerçekleştirilir. Test sonuçları ve kabul kriterleri, sipariş gereksinimlerine göre belgelenebilir.

Son Muayene

Sevkiyattan önce vana, gövde durumu, flanş yüzeyleri, el çarkının çalışması, tanımlama işaretleri ve genel montaj açısından kontrol edilir.

Ambalajlama

Flanş yüzleri ve diğer bağlantı yüzeyleri ambalajlamadan önce korunur. Vana, taşıma sırasında darbe ve kirlenme riskini azaltmak için boyutuna ve nakliye yöntemine göre paketlenir.

İhracat ambalajları, vana boyutlarına ve taşıma gereksinimlerine göre karton, koruyucu malzemeler ve kontrplak kutulardan oluşabilmektedir. Ürün etiketleri ve sevkiyat belgeleri siparişe göre hazırlanabilir.

SSS

S1: ANSI Standart Flanşlı Küresel Vana ne için kullanılır?

ANSI Standart Flanşlı Küresel Vana, endüstriyel borularda uyumlu akışkanların düzenlenmesi ve kapatılması için kullanılır. Disk ve yuva tasarımı, çalışma sırasında akış geçişinin ayarlanmasına olanak tanır ve bu da onu akış kontrolünün gerekli olduğu uygulamalar için uygun hale getirir.

S2: Küresel vana ile sürgülü vana arasındaki fark nedir?

Küresel vana, yuvaya doğru hareket eden bir disk kullanır ve genellikle kısma ve akış ayarı için kullanılır. Bir sürgülü vana, geçidi akış yolundan uzaklaştırır ve genellikle sürekli kısma yerine izolasyon için kullanılır.

S3: Bu vanada neden flanşlı uçlar kullanılıyor?

Flanşlı uçlar boru hattına cıvatalı bağlantı sağlar ve boruyu kesmeden vananın bakım için çıkarılmasına olanak tanır. Standartlaştırılmış flanş boyutlarının gerekli olduğu endüstriyel boru sistemlerinde yaygın olarak kullanılırlar.

S4: Hangi malzemeler mevcut?

Listelenen konfigürasyon, gövde ve disk için CF8/CF8M, gövde için F304/F316 ve belirtilen yuva malzemesi seçeneklerini içerir. Çalışma ortamına ve sıcaklığına göre diğer malzemeler de düşünülebilir.

S5: Vana buhar için kullanılabilir mi?

Evet, basınç, sıcaklık ve malzeme konfigürasyonunun belirtilen çalışma sınırları dahilinde olması şartıyla. Oturma yeri ve sızdırmazlık malzemeleri gerçek buhar koşulları açısından kontrol edilmelidir.

S6: Doğru vanayı seçmek için hangi bilgilere ihtiyaç vardır?

Önemli bilgiler arasında boru boyutu, basınç sınıfı, flanş standardı, ortam, çalışma basıncı, sıcaklık, malzeme gereksinimleri ve NACE veya projeye özel gereksinimler yer alır.

S7: Vananın bakımı nasıl yapılmalıdır?

Rutin bakım sırasında volanı, mili, salmastra alanını, flanş bağlantısını ve sızdırmazlık durumunu kontrol edin. Sızıntı veya anormal çalışma direnci meydana gelirse, incelemeden önce boru hattını izole edin ve basıncını boşaltın.
