Üç Yollu Küresel Vana L Portu Endüstriyel Boru Sistemlerinde Akış Kontrolünü Nasıl İyileştirebilir?

Şangay provides a Üç Yollu Küresel Vana L PortluEndüstriyel boru sistemlerinde güvenilir akış değişimi için tasarlanmıştır. Üç parçalı gövdesi, uzatılmış alın kaynaklı uçları ve paslanmaz çelik yapı seçenekleriyle bu valf, mühendislerin sıvı yönlendirmesini yönetmesine, boru hattı düzenlerini basitleştirmesine ve zorlu çalışma koşullarına göre bakım planlamasına yardımcı olur.

L-port konfigürasyonuna sahip üç yollu bir küresel vana, sıvının bağlı iki boru hattı kolu arasında yeniden yönlendirilmesi için tasarlanmıştır. Özel olarak işlenmiş bilyesi, sap döndükçe seçilen bağlantı noktalarıyla hizalanan L şeklinde bir geçiş oluşturur. Yapılandırmasına bağlı olarak birden fazla bağlantı noktasını aynı anda bağlayabilen T bağlantı noktası tasarımından farklı olarak, L bağlantı noktası valfi öncelikle akış yönlendirme ve kaynak seçimi için kullanılır. Doğru vananın seçilmesi port yönüne, gövde malzemelerine, yuva uyumluluğuna, basınç-sıcaklık değerlerine ve bağlantı standartlarına dikkat edilmesini gerektirir. Bu kılavuz, L-portlu üç yollu küresel vanaların çalışma prensibini, temel avantajlarını, endüstriyel uygulamalarını ve satın alma hususlarını açıklayarak mühendislerin, bakım ekiplerinin ve endüstriyel alıcıların bilinçli kararlar almasına yardımcı olur.

İçindekiler

• Üç Yollu Küresel Vana L Portu Nedir?
• L-Portlu Üç Yollu Küresel Vana Nasıl Çalışır?
• L-Port ve T-Port: Fark Nedir?
• Başlıca Avantajları Nelerdir?
• L-Port Küresel Vanalar Nerelerde Kullanılır?
• Doğru Vana Nasıl Seçilir
• İncelenecek Teknik Özellikler
• Kurulum ve Bakım Önerileri
• Sıkça Sorulan Sorular
• Sonuç: Doğru Akış Kontrolü Kararını Vermek

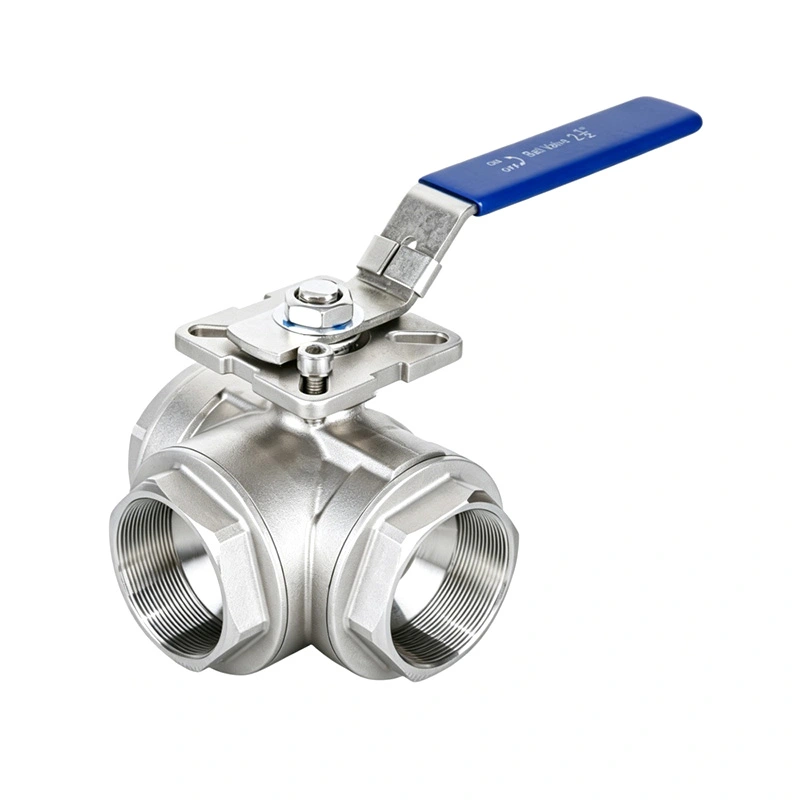

Üç Yollu Küresel Vana L Portu Nedir?

Üç yollu küresel vana, üç bağlantı noktasına ve gövdesi içinde dönen bir bilyeye sahip mekanik bir akış kontrol cihazıdır. Dahili geçiş, valf çalıştırıldığında hangi bağlantı noktalarının iletişim kurduğunu belirler. L-portlu konfigürasyonda, geçit L harfine benzer ve valfin seçilen bağlantılar arasında sıvıyı yönlendirmesine olanak tanır.

Örneğin bir boru hattının bir ortak bağlantısı ve iki alternatif çıkışı olabilir. Valf, iç geçişe ve kol konumuna bağlı olarak gelen akışkanı birinci çıkışa yönlendirebilir veya ikinci çıkışa yönlendirebilir. Vananın tasarımı bu düzenlemeyi desteklediğinde kullanılmayan dal, amaçlanan çalışma konumunda izole edilir.

Şangay'nin ürünü, bu akış yönlendirme ilkesini üç parçalı bir gövde ve uzatılmış alın kaynak uçları ile birleştiriyor. Ek kaynak ucu uzunluğu, boru hattı kurulumu için çalışma alanı sağlar ve belirtilen tasarımın ekstra açıklık gerektirdiği yalıtımlı veya gömülü boru düzenlerinde faydalı olabilir.

Ortak inşaat hususları şunları içerir:

• Vana gövdesi:Uygulamaya göre seçilen paslanmaz çelik veya diğer belirtilen malzemeler.
• Top ve gövde:Akışın yönlendirilmesinden ve çalışma torkunun iletilmesinden sorumlu bileşenler.
• Koltuklar ve contalar:Belirtilen servis koşullarında sızdırmazlık performansını destekleyen parçalar.
• Bağlantılar:Seçilen modele bağlı olarak alın kaynaklı, dişli veya diğer konfigürasyonlar.
• Çalışma mekanizması:Varsa manuel bir tutamak veya uyumlu bir aktüatör.

Nihai konfigürasyon her zaman üreticinin onaylı çizimlerine ve teknik dokümantasyonuna göre kontrol edilmelidir.

L-Portlu Üç Yollu Küresel Vana Nasıl Çalışır?

Valf, valf gövdesi içinde özel olarak delinmiş bir bilyenin döndürülmesiyle çalışır. Bilye geçişi seçilen iki bağlantı noktasıyla aynı hizada olduğunda sıvı bu bağlantılar arasında hareket edebilir. Topun yönünü değiştirmek mevcut akış yolunu değiştirir.

Tipik bir yönlendirme düzenlemesinde çalışma sırası aşağıdaki koşulları içerir:

1. İlk akış konumu:Ortak port seçilen bir branşa bağlanarak sıvının ilk rotayı takip etmesine olanak tanır.
2. Değiştirme işlemi:Operatör, kolu üreticinin kullanım talimatlarına göre döndürür.
3. İkinci akış konumu:İç geçit alternatif dalla aynı hizada olup sıvıyı yeniden yönlendirir.
4. Tasarlanmışsa izolasyon konumu:Belirli L bağlantı noktası yapılandırmaları, üç bağlantı noktasının tümünü engelleyen bir konum sağlar. Bu yetenek spesifik valf için doğrulanmalıdır.

Bağlantı noktası numaralandırması, tutamaç yönü, dönüş açısı ve mevcut durdurma konumları tasarımlar arasında değişiklik gösterir. Bu nedenle operatörler hiçbir zaman belirli bir kol yönünün her zaman aynı akış yoluna karşılık geldiğini varsaymamalıdır.

Devreye almadan önce vananın akış şemasını inceleyin ve izin verilen her çalışma konumunda amaçlanan bağlantıları doğrulayın. Bu, özellikle yanlış bir aktüatör dizisinin üretimi kesintiye uğratabileceği veya sıvıyı istenmeyen bir yere gönderebileceği otomatik sistemlerde önemlidir.

L-Port ve T-Port: Fark Nedir?

Her iki tasarımda da üç bağlantı noktası kullanılmasına rağmen iç bilye geçişleri farklı amaçlara hizmet eder. Aralarında seçim yapmak öncelikle sistemin dallar arasındaki akışı değiştirmesi mi yoksa karıştırma ve dağıtım için birkaç yolu birleştirmesi mi gerektiğine bağlıdır.

Tablo, her vananın çalışma sırasını garanti etmek yerine genel tasarım ilkelerini açıklamaktadır. Üreticiler farklı top düzenlemeleri, koltuk konfigürasyonları ve durma konumları sunabilir.

İki akışkan kaynağının ayrı kalması gereken uygulamalar için, onaylanmış akış şemasının gerekli izolasyonu onaylaması durumunda L-port tasarımı uygun olabilir. Birkaç bağlantı noktası arasında eşzamanlı iletişimin gerekli olduğu durumlarda, T bağlantı noktası tasarımı daha uygun olabilir.

Daha fazla bilgi edinmek için seçimi tamamlamadan önce üreticinin L-portlu üç yollu küresel vana ürün bilgilerini inceleyin.

Başlıca Avantajları Nelerdir?

1. Esnek Akış Yönlendirmesi

L-portlu valf, operatörlerin her geçiş noktasına ayrı valfler takmadan belirlenen boru hattı dalları arasında geçiş yapmasına olanak tanır. Bu, sıvı transferi, kaynak seçimi ve proses yönlendirmesi için kullanılan ekipmanın düzenlenmesini basitleştirebilir.

2. Yerden Verimli Boru Hattı Tasarımı

Birden fazla akış bağlantısını tek bir vana gövdesinde birleştirmek, uygun kurulumlarda gereken ayrı bileşenlerin sayısını azaltabilir. Daha az bileşen aynı zamanda inceleme gerektiren daha az bağlantı noktası anlamına da gelebilir, ancak genel sistem tasarımı gerçek tasarrufları belirler.

3. Paslanmaz Çelik Malzeme Seçenekleri

Paslanmaz çelik yapı, uyumlu endüstriyel ortamlarda faydalı korozyon direnci sağlayabilir. Uygun kalite, proses ortamına, klorür konsantrasyonuna, temizleme kimyasallarına, sıcaklığa ve diğer hizmet koşullarına bağlıdır. Malzeme seçimi, tüm paslanmaz çeliklerin aynı performansı gösterdiği varsayımından ziyade doğrulanmış uyumluluğa dayanmalıdır.

4. Üç Parçalı Yapı Sayesinde Bakım Erişimi

Üç parçalı gövde, vananın üreticinin prosedürlerine göre sökülebilmesi nedeniyle iç muayeneyi ve servisi daha kolay hale getirebilir. Boru hattı izole edildikten, basıncı boşaltıldıktan, boşaltıldıktan ve güvenli hale getirildikten sonra, kalifiye bakım personeli servis verilebilir bileşenleri inceleyebilir ve gerektiğinde uyumlu yuvaları veya contaları değiştirebilir.

5. Özel Kurulumlar için Genişletilmiş Alın Kaynaklı Uçlar

Uzatılmış alın kaynağı uçları, özellikle yalıtım veya gömülü borular içeren yerleşimlerde, boru hattı kaynağı sırasında ek açıklık sağlayabilir. Doğru kurulum hayati önem taşıyor: kaynak prosedürleri yuvalara, contalara veya diğer sıcaklığa duyarlı dahili bileşenlere zarar vermemek için ısı girişini kontrol etmelidir.

L-Port Küresel Vanalar Nerelerde Kullanılır?

Akışı yeniden yönlendirme yeteneği, bu valf konfigürasyonunu çeşitli endüstriyel sektörlerde faydalı kılar. Uygunluğu proses ortamına, basınca, sıcaklığa, bağlantı düzenine ve gerekli kapatma performansına bağlıdır.

• Petrokimyasal işleme:Uyumlu süreç akışlarının belirlenen boru hattı dalları arasında değiştirilmesi.
• Petrol ve gaz sistemleri:Vananın basınç değerinin ve malzeme uyumluluğunun uygun olduğu uygulamalarda alternatif akış yollarının seçilmesi.
• Termal enerji sistemleri:Proses devreleri veya ekipman bağlantıları arasında uyumlu sıvıların yönlendirilmesi.
• Su arıtma:Seçilen arıtma hatları veya sistem dalları arasında su akışlarının değiştirilmesi.
• Endüstriyel ekipman:Farklı çalışma modlarını veya bakım düzenlemelerini desteklemek için sıvı besleme yolunun değiştirilmesi.

Örneğin, bir su arıtma tesisi, belirlenmiş iki akış yolu arasında seçim yapmak için bir L-portlu vana kullanabilir. Sistem tasarımı sırasında mühendisler, vanayı hizmete sokmadan önce port haritasını, amaçlanan izolasyon durumunu ve akış yolunu değiştirmenin sonuçlarını doğrulamalıdır.

Her üç yollu küresel vana, her akışkana veya çalışma koşuluna uygun değildir. Aşındırıcı parçacıklar, viskoz ortamlar, aşındırıcı kimyasallar, yüksek fark basıncı ve yüksek sıcaklıklar yuva ömrünü ve sızdırmazlık performansını etkileyebilir. Valf, yalnızca sektör adı yerine gerçek hizmete göre seçilmelidir.

Doğru Vana Nasıl Seçilir

Üç yollu bir küresel vana satın almak, nominal boru çapına uymaktan daha fazlasını gerektirir. Güvenilir bir seçim süreci gerekli akış fonksiyonuyla başlamalı ve malzeme uyumluluğu, mekanik değerler, kurulum boyutları ve bakım gereksinimleriyle devam etmelidir.

1. Gerekli Akış Düzenini Tanımlayın

Ortak limanı, alternatif şubeleri ve gerekli her işletme pozisyonunu tanımlayın. Her konumda hangi portların bağlı olduğunu ve hangilerinin izole edildiğini doğrulamak için üreticinin akış şemasını edinin.

2. Basınç ve Sıcaklık Gereksinimlerini Doğrulayın

Nominal çalışma basıncını gerçek servis sıcaklığında kontrol edin. Basınç değerleri sıcaklık ve malzeme seçimine göre değişebilir, dolayısıyla maksimum basınç değeri hiçbir zaman belirtilen koşullardan bağımsız olarak düşünülmemelidir.

3. Uyumlu Gövde ve Sızdırmazlık Malzemelerini Seçin

Proses ortamını önerilen gövde, bilya, gövde, yuva ve conta malzemeleriyle karşılaştırın. PTFE bazlı koltuklar ve güçlendirilmiş PTFE çeşitleri farklı mekanik ve termal özelliklere sahiptir. Kimyasal uyumluluk ve üreticinin izin verdiği servis aralığı her uygulama için doğrulanmalıdır.

4. Bağlantı Standardını Kontrol Edin

Belirtilen bağlantı tipini, boyutları ve geçerli standardı doğrulayın. Alın kaynaklı kurulumlar için uç hazırlığı ve boyutsal çizimleri inceleyin. Dişli ve kaynaklı bağlantılar, uygun şekilde tasarlanmış bir boru tesisatı düzenlemesi olmadan birbirinin yerine kullanılamaz.

5. Manuel veya Otomatik Çalışmaya Karar Verin

Ara sıra rota değişiklikleri için manuel bir tutamak yeterli olabilir. Sık sık anahtarlamanın veya uzaktan kontrolün gerekli olduğu durumlarda, uyumlu bir pnömatik veya elektrikli aktüatörün mevcut olup olmadığını sorun. Güç veya hava kaynağı arızası sırasında çalışma torkunu, gerekli hareketi, konum geri bildirimini ve istenen yanıtı onaylayın.

6. Denetim ve Dokümantasyon İhtiyaçlarını Değerlendirin

Kritik hizmetler için malzeme tanımlamayı, basınç testi dokümantasyonunu, boyutsal incelemeyi, izlenebilirliği ve projeye özel kabul gerekliliklerini netleştirin. Bu kayıtlar, satın alma ekiplerinin ve mühendislerin, tedarik edilen vananın onaylanan spesifikasyona uygun olduğunu doğrulamalarına yardımcı olur.

İncelenecek Teknik Özellikler

Şangay'nin yayınlanmış ürün bilgileri, üç parçalı gövdeye ve uzatılmış alın kaynağı uçlarına sahip L-portlu üç yollu küresel vananın değerlendirilmesi için yararlı bir başlangıç ​​noktası sağlar. Aşağıda listelenen değerler, referans verilen ürün konfigürasyonunu açıklamaktadır ve satın almadan önce teklife ve mevcut onaylı veri sayfasına göre onaylanmalıdır.

Bu rakamlar tüm L-portlu valfler için evrensel değerler değildir. Ürün sayfasında ayrıca alternatif malzemeler ve sızdırmazlık konfigürasyonları da tartışılmaktadır. Alıcılar, siparişleri için en son teknik çizimi ve basınç-sıcaklık zarfının, bağlantı detaylarının ve malzeme bileşiminin yazılı onayını talep etmelidir.

Kurulum ve Bakım Önerileri

Doğru kurulum ve planlı bakım, vana performansının korunmasına ve önlenebilir arıza sürelerinin azaltılmasına yardımcı olur. Aşağıdaki uygulamalar mühendislik, devreye alma ve bakım ekipleri için faydalıdır.

• Kurulumdan önce inceleyin:Valf gövdesini, kaynak uçlarını, çalıştırma mekanizmasını ve koruyucu ambalajı hasar veya kirlenme açısından kontrol edin.
• Akış yönünü doğrulayın:Vanayı bağlamadan önce gerçek port düzenlemesini onaylı boru şemasıyla karşılaştırın.
• Uygun kaynak prosedürlerini kullanın:Alın kaynaklı tasarımlar için nitelikli prosedürleri izleyin ve ısı girişini üreticinin talimatlarına uygun olarak kontrol edin.
• Çalışma sırasını test edin:Güvenli ve uygun olduğu durumlarda, proses ortamını sunmadan önce tutamak konumlarını ve akış yolu göstergelerini doğrulayın.
• Güvenli olmayan bakımı önleyin:Valfi izole edin, basıncı tahliye edin, tehlikeli içerikleri boşaltın ve sökmeden önce tesisin kilitleme ve güvenlik prosedürlerini izleyin.
• Inspect seats and seals:Servise uygun aralıklarla aşınma, kimyasal hasar, sızıntı ve çalıştırma zorlukları olup olmadığını kontrol edin.
• Teknik kayıtları saklayın:Denetimleri, değiştirmeleri, test sonuçlarını ve çalışma koşullarındaki değişiklikleri belgeleyin.

Küresel vanalar genellikle üretici bu görevi özellikle onaylamadığı sürece sürekli kısma için değil, açma-kapama servisi ve akış yönlendirmesi için tasarlanmıştır. Bir valfin uygun olmayan kısmen açık konumda çalıştırılması belirli koşullar altında türbülansı, erozyonu veya yuva hasarını artırabilir.

Sıkça Sorulan Sorular

1. Üç Yollu Küresel Vana L Portunun ana işlevi nedir?

Birincil işlevi, sıvıyı seçilen boru hattı dalları arasında yönlendirmektir. Topun içindeki L şeklindeki geçiş, belirlenen portları vananın yönüne göre birbirine bağlar. Tam çalışma sırasını ve izolasyon kapasitesini doğrulamak için onaylanmış akış şemasına başvurulmalıdır.

2. L-portlu ve T-portlu küresel vana arasındaki fark nedir?

L-port tasarımı esas olarak seçilen portlar arasında akış geçişi veya yönlendirme için kullanılır. T bağlantı noktası tasarımı ek bağlantı modelleri sunar ve üç bağlantı noktasının hepsinin aynı anda iletişim kurmasına izin verebilir. Doğru seçenek, gerekli proses fonksiyonuna ve üreticinin port konfigürasyonuna bağlıdır.

3. L-portlu üç yollu küresel vana akışı tamamen kapatabilir mi?

Bazı L bağlantı noktası tasarımları tüm bağlantı noktalarının kapalı konumunu içerirken, diğerleri farklı çalışma düzenlemelerine sahiptir. Tam izolasyonun, spesifik vananın akış şemasından ve sızdırmazlık özelliklerinden doğrulanması gerekir. İzolasyonun güvenlik açısından kritik olduğu durumlarda gerekli sızıntı performansını ve ek izolasyon ekipmanının gerekli olup olmadığını doğrulayın.

4. L-portlu küresel vana için hangi malzemeler uygundur?

Malzeme seçimi sıvıya, korozyona maruz kalmaya, basınca, sıcaklığa ve temizleme gereksinimlerine bağlıdır. 304 veya 316 gibi paslanmaz çelik kaliteleri birçok uygulamaya uygun olabilirken, PTFE bazlı veya güçlendirilmiş koltuklar belirli hizmetler için uygun olabilir. Islak malzeme kombinasyonunun tamamı uyumluluk açısından kontrol edilmelidir.

5. Fiyat teklifi istemek için hangi bilgilere ihtiyaç vardır?

Nominal vana boyutunu, gerekli port düzenlemesini, bağlantı tipini, basınç ve sıcaklık koşullarını, proses ortamını, tercih edilen malzemeleri, miktarı ve çalıştırma yöntemini sağlayın. Boru hattı çizimleri, gerekli akış sırası ve projeye özel denetim gereksinimleri, tedarikçinin uygun bir konfigürasyonu onaylamasına yardımcı olabilir.

6. Neden uzatılmış alın kaynak uçlu üç parçalı bir vanayı düşünmelisiniz?

Üç parçalı yapı, üreticinin bakım prosedürüne bağlı olarak servis verilebilir dahili bileşenlere erişimi kolaylaştırabilir. Uzatılmış alın kaynağı uçları, kaynak için ek açıklık sağlayabilir ve belirli yalıtımlı veya gömülü boru düzenlemelerine uygun olabilir. Sipariş vermeden önce ölçüler ve montaj yöntemi kontrol edilmelidir.

Sonuç: Doğru Akış Kontrolü Kararını Vermek

L-port geçişli üç yollu bir küresel vana, sıvının belirlenen boru hattı dalları arasında değiştirilmesi için pratik bir çözüm sağlayabilir. Etkinliği, doğru port düzenlemesinin seçilmesine, basınç ve sıcaklık sınırlarının doğrulanmasına, uyumlu malzemelerin seçilmesine ve vananın çalışma konumlarının proses gereksinimlerine uygun olmasının sağlanmasına bağlıdır. Üç parçalı gövde ve uzatılmış alın kaynak uçları gibi yapı detayları da kurulum planlamasını ve uzun vadeli bakımı etkileyebilir.

Şangay, endüstriyel vana seçimini desteklemek için ürün bilgileri ve konfigürasyon seçenekleri sunmaktadır. L bağlantı noktası tasarımlarını karşılaştırıyorsanız, yeni bir boru sistemi planlıyorsanız veya mevcut bir vanayı değiştiriyorsanız, Üç Yollu Küresel Vana L Bağlantı Noktası spesifikasyonlarını inceleyin ve sipariş vermeden önce çalışma gereksinimlerinizi hazırlayın. Başvurunuzu görüşmek, teknik ayrıntıları onaylamak ve uygun bir teklif istemek için ekibimizle iletişime geçin. Lütfenbize UlaşınEndüstriyel akış kontrolü ihtiyaçlarınıza göre uyarlanmış valf çözümlerini keşfetmek için bugün.
