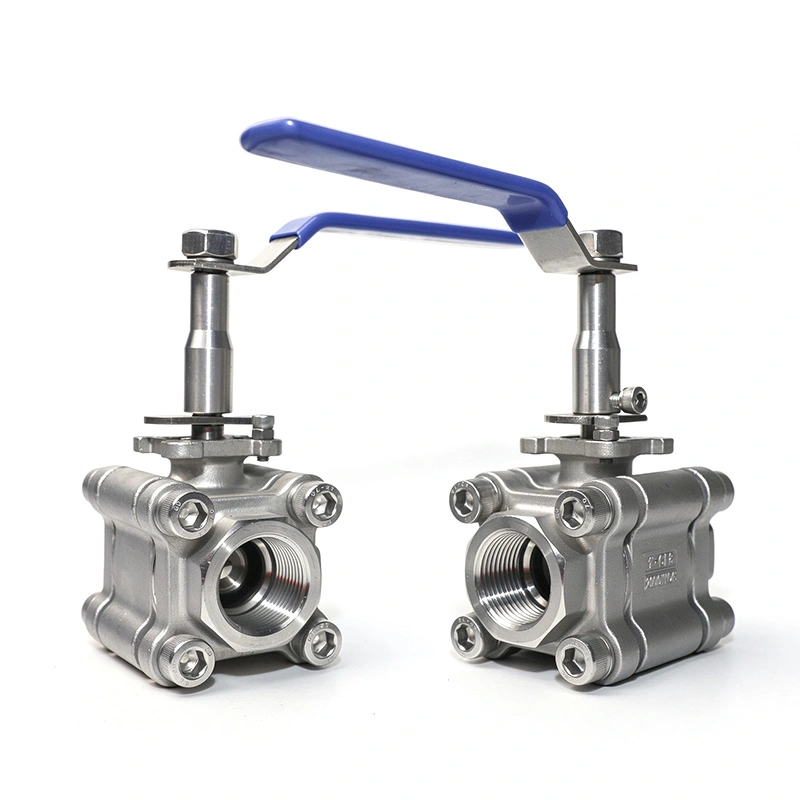

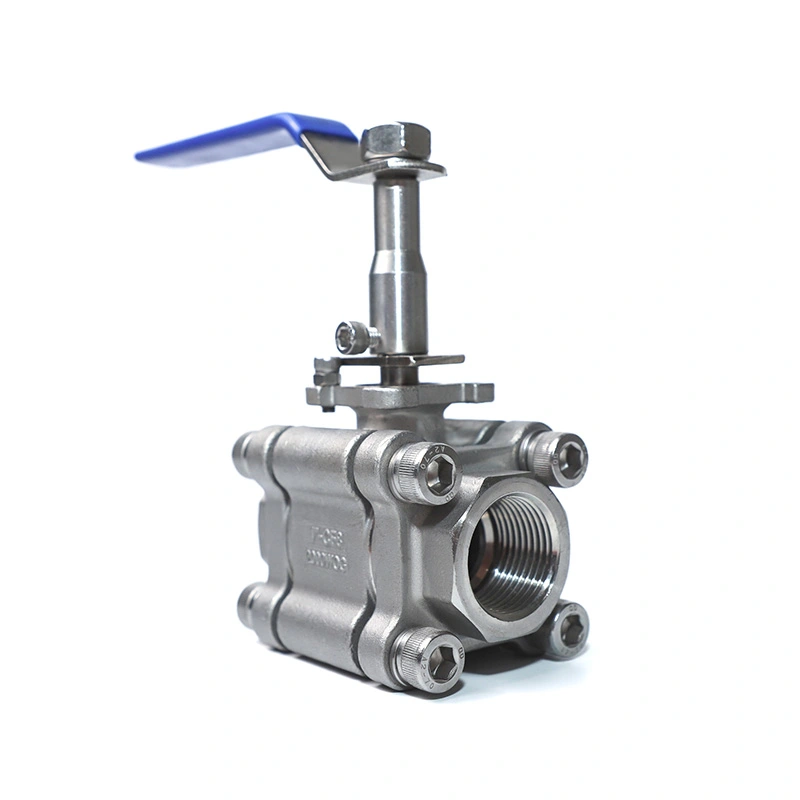

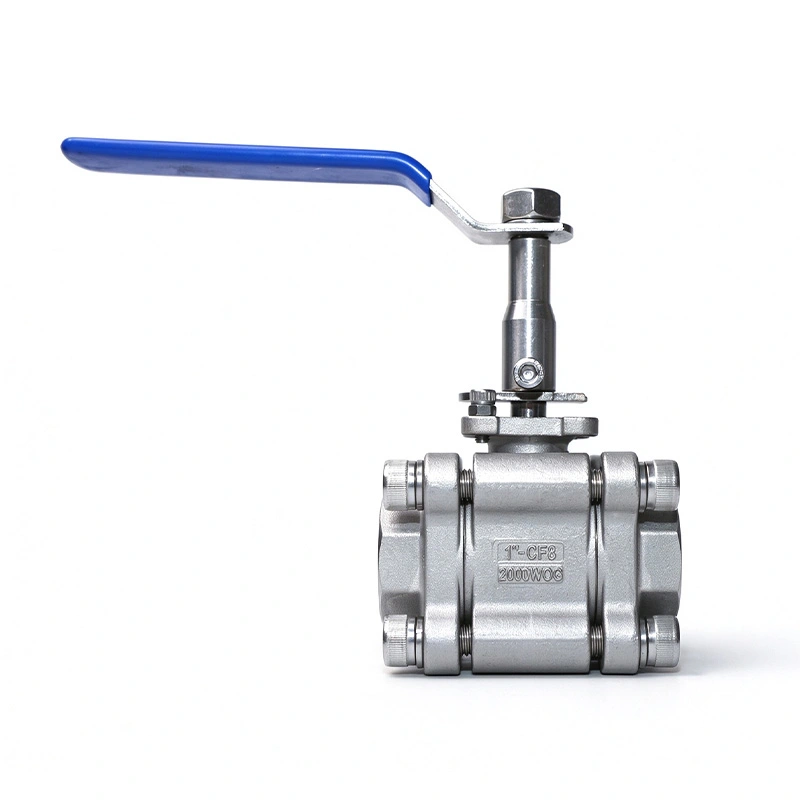

3PC Paslanmaz Çelik Küresel Vana 2000WOG Genişletilmiş Kök

3PC Paslanmaz Çelik Küresel Vana 2000WOG Genişletilmiş Kök, yalıtımlı boru hatları, gömülü kurulumlar ve Valf çalışma noktasının genişletilmesi gereken diğer uygulamalar. Valf 316 paslanmaz çelikten yapılmıştır gövde, top ve gövde, üç parçalı yapı ve NPT veya BSP dişli bağlantılar. Uzatılmış gövde şunları sağlar: Boru hattının yalıtılmış veya gömülü bölümünden uzakta çalıştırılacak vana.

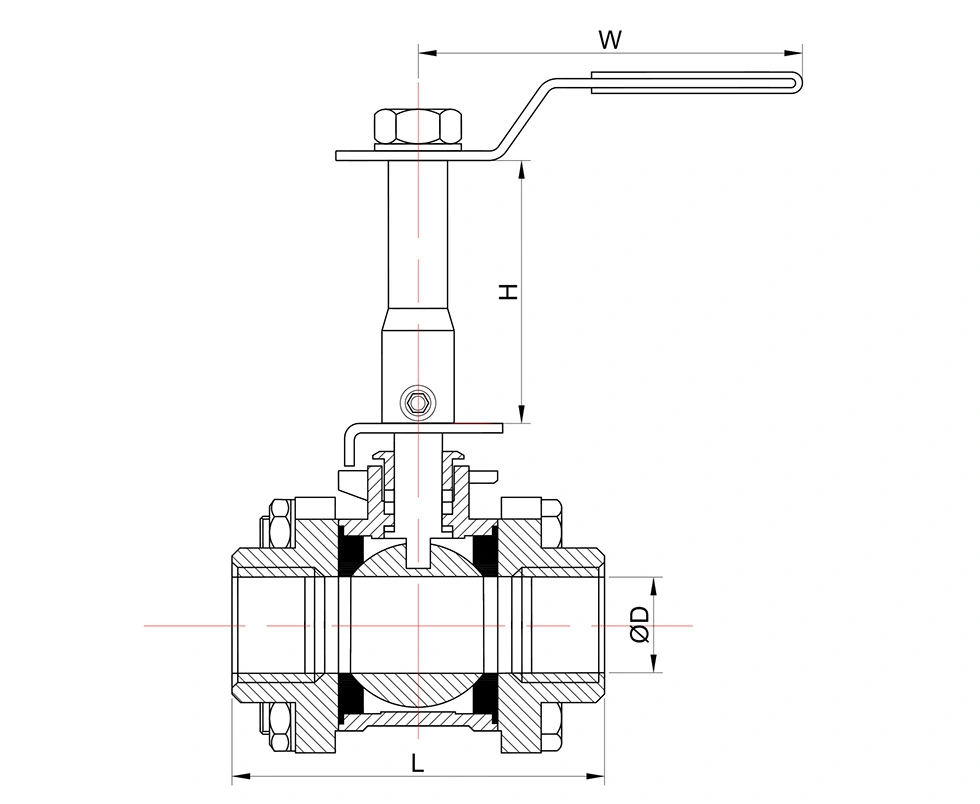

Ana Boyutlar

Genel Boyutlar:

Temel Özellikler

1. Yalıtımlı ve Gömülü Boru Hatları için Uzatılmış Gövde

Uzatılmış gövde, çalışma noktasını boru hattı bağlantı alanının üstüne veya uzağına yerleştirir. Bu konfigürasyon Boru yalıtımı, yeraltı kurulumu veya sınırlı erişimin standart bir milin çalışmasını zorlaştırdığı durumlarda kullanışlıdır. Gövde ayrıca basınç hizmeti için patlamayı önleyici bir yapı kullanır.

2. 316 Paslanmaz Çelik Yapı

Gövde ASTM A351 CF8M paslanmaz çelikten yapılmış olup, bilye ve gövdede ASTM A182 F316 kullanılmaktadır. Bu malzemeler Uyumlu su, yağ, gaz ve endüstriyel sıvı uygulamaları için korozyon direnci sağlar. RPTFE koltuğu Listelenen sıcaklık aralığı ve servis koşulları için belirtilmiştir.

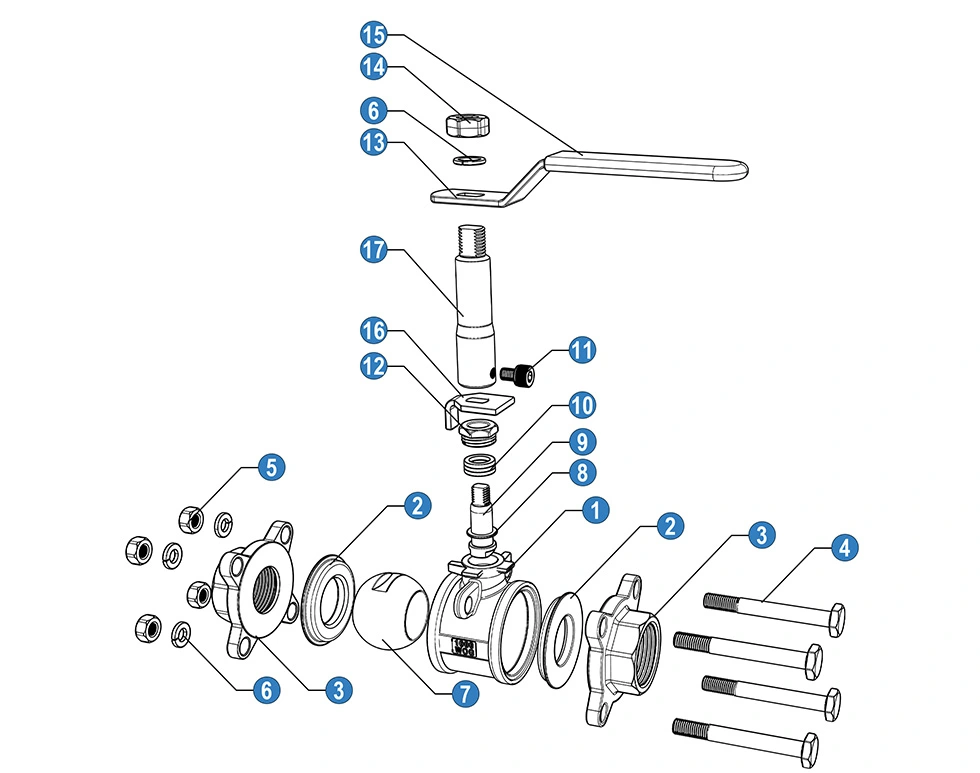

3. Üç Parçalı Gövde

Üç parçalı gövde, inceleme ve bakım için dahili bileşenlere erişim sağlar. Vana olabilir koltuğun, contaların veya diğer iç parçaların kontrol edilmesi veya değiştirilmesi gerektiğinde sökülmesi Kurulu boru hattı sistemlerinin bakımı.

4. 2000WOG Basınç Değeri

3PC Paslanmaz Çelik Küresel Vana 2000WOG Genişletilmiş Kök, yüksek basınçlı açma-kapama sıvısı kontrolü için tasarlanmıştır. Ürün verilerinde listelenen maksimum 1975 PSI basınç. Uygulanabilir çalışma basıncı onaylanmalıdır vana boyutuna, sıcaklığa, ortama ve ilgili basınç-sıcaklık derecesine göre.

Standartlar ve Kalite Kontrol

Valf, referans verilen basınç-sıcaklık değerleri ile ISO 17292/API 608 gerekliliklerine göre üretilmiştir ASME B16.34'e ve API 598'e göre test ve muayene. Üretim muayenesi, gelen malzemeyi de içerir kontroller, basınç testleri, sızdırmazlık testleri ve bitmiş vana muayenesi.

Geçerli valf konfigürasyonları için ISO 9001 ve CE belgeleri mevcuttur. Malzeme test raporları ayrıca Sipariş ve dokümantasyon gereksinimlerine göre sağlanır.

Uygulamalar

3PC Paslanmaz Çelik Küresel Vana 2000WOG Genişletilmiş Kök, uzatılmış vananın olduğu boru hattı sistemlerinde kullanılabilir Yalıtılmış proses hatları, gömülü boru hatları, su arıtma, petrol ve gaz sistemleri dahil olmak üzere operasyonun gerekli olduğu, kimyasal işleme ve genel endüstriyel sıvı kontrolü.

Seçimden önce boru hattı ortamını, çalışma basıncını, sıcaklığı, bağlantı standardını ve mevcut olup olmadığını kontrol edin kurulum alanı. Gövde, top, gövde ve yuva için malzeme uyumluluğu da doğrulanmalıdır.

SSS

1. Uzatılmış gövde ne için kullanılır?

Uzatılmış gövde, yalıtımlı boru hatları, gömülü kurulumlar ve vananın bulunduğu diğer yerler için kullanılır. çalışma noktasının boru hattı bağlantısından uzağa konumlandırılması gerekir. Valfe ihtiyaç duymadan erişim sağlar çevredeki yalıtımın kaldırılması veya gömülü boru hattı bölümünün açığa çıkarılması.

2. Vana için hangi malzemeler kullanılıyor?

Gövde ASTM A351 CF8M (316), bilya ve gövde ise ASTM A182 F316'dır. Standart koltuk RPTFE'dir (PTFE+%15fv). Gerekli servis koşullarına göre diğer malzemeler mevcuttur.

3. Valf hangi basınç ve sıcaklık aralığını destekliyor?

Ürün verileri maksimum 1975 PSI basıncı ve -25°C ila 150°C sıcaklık aralığını listeler. Fiili izin verilebilir basınç, vana boyutuna, sıcaklığa, ortama ve geçerli basınç-sıcaklık derecesine bağlıdır.

4. Hangi dişli bağlantıları mevcut?

Standart dişli bağlantıları NPT ve BSP'dir. Diğer bağlantı gereksinimleri aşağıdakilere göre tartışılabilir: Boru hattı spesifikasyonu.

5. Malzeme ve sızdırmazlık bileşenleri özelleştirilebilir mi?

Evet. Çalışma ortamına, basınca göre diğer gövde, bilye, gövde, yuva ve sızdırmazlık malzemeleri temin edilebilir ve sıcaklık gereksinimleri.

6. Hangi belgeler mevcut?

Geçerli ürün belgeleri malzeme test raporlarını, denetim kayıtlarını ve ISO 9001 veya CE'yi içerebilir İlgili vana konfigürasyonuna ilişkin belgeler.

7. Vana ihracat için nasıl paketleniyor?

Vanalar, ihracat sevkiyatı için oluklu kartonlar ve kontrplak kutularda paketlenir. Ambalaj ayarlanabilir vana boyutuna, sipariş miktarına ve nakliye gereksinimlerine göre.
