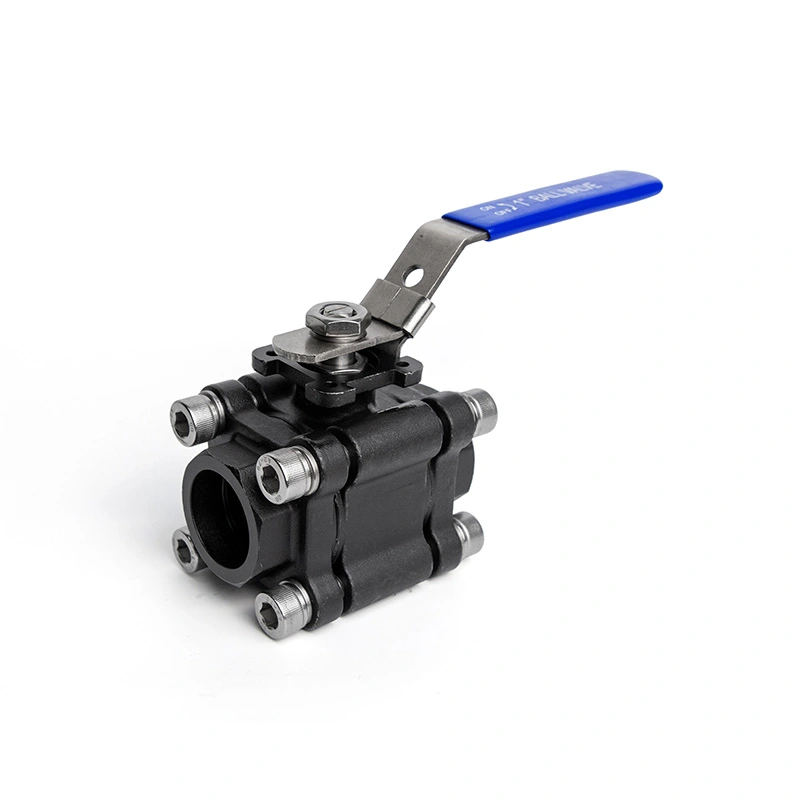

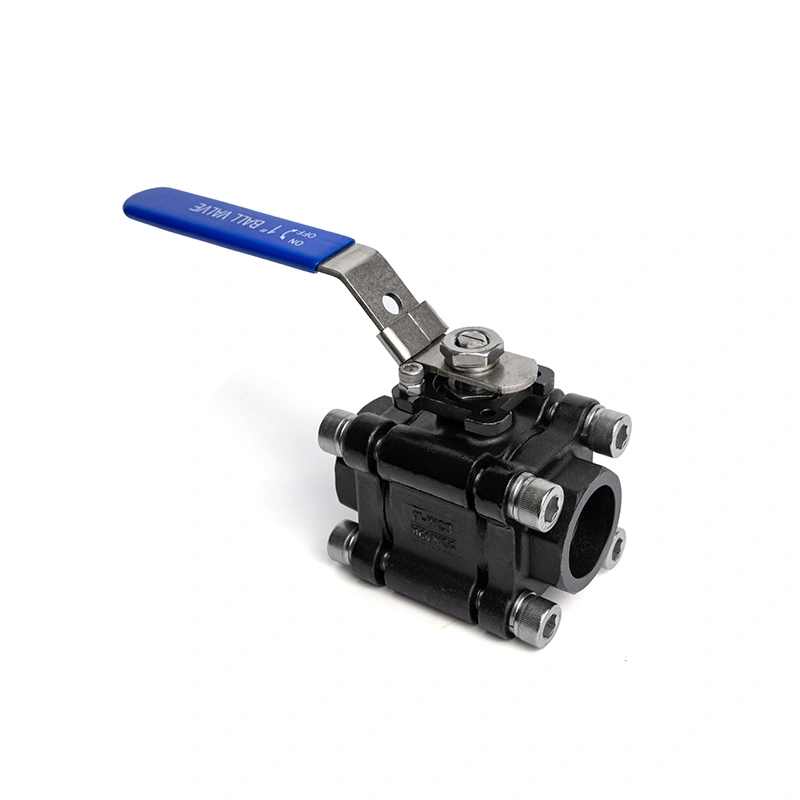

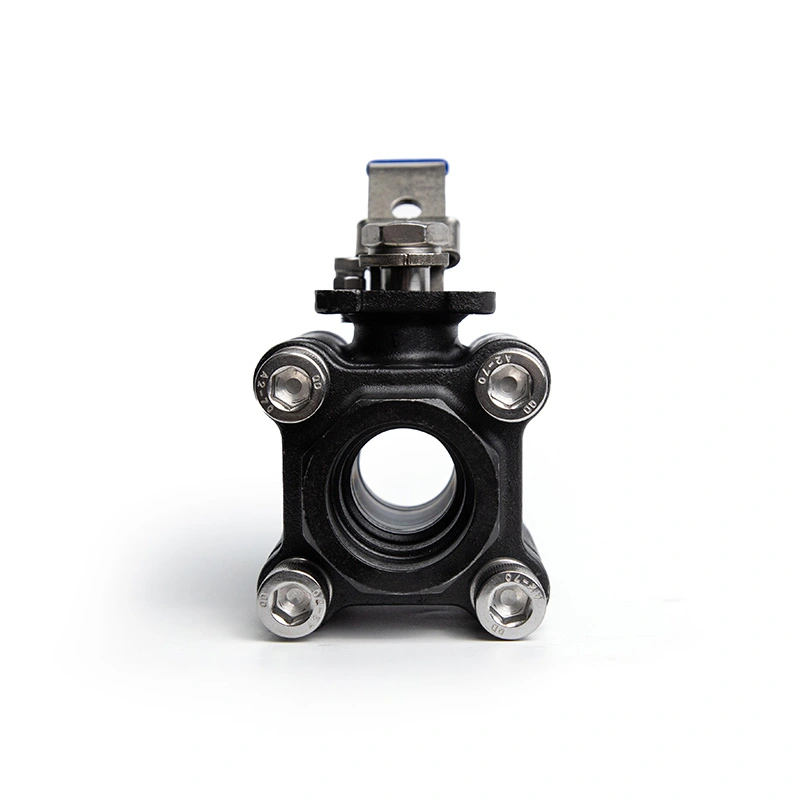

3PC Karbon Çelik Küresel Vana 2000WOG

3PC Karbon Çelik Küresel Vana 2000WOG, yalıtımlı boru hatları için uzatılmış gövdeli üç parçalı bir küresel vanadır. Çalışma noktasının genişletilmesi gereken gömülü kurulumlar ve uygulamalar. 2000WOG derecesi ve Üç parçalı yapısı, onu yüksek basınçlı açma-kapama sıvısı kontrolüne uygun hale getirir. Valf aşağıdakiler için demonte edilebilir: koltukların veya contaların incelenmesi ve değiştirilmesi.

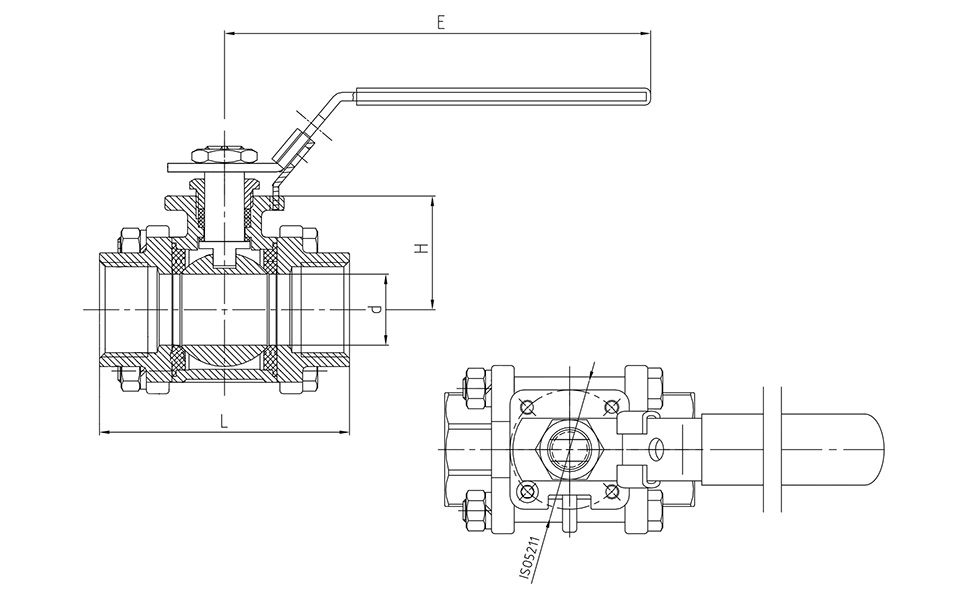

Ana Boyutlar

N: Diş uçları ANSI B 2.1 NPT'ye göre
B: Konu BS21 BSP'ye göre biter

Temel Özellikler

1. Özel Kurulum Koşulları için Uzatılmış Mil

Uzatılmış gövde, boru hattı yalıtıldığında, gömüldüğünde veya monte edildiğinde vananın çalışma noktasına erişim sağlar erişimin sınırlı olduğu bir konumda. Patlama önleyici gövde yapısı, valf gövdesi içinde gövdenin korunmasına yardımcı olur. valf basınç altındadır.

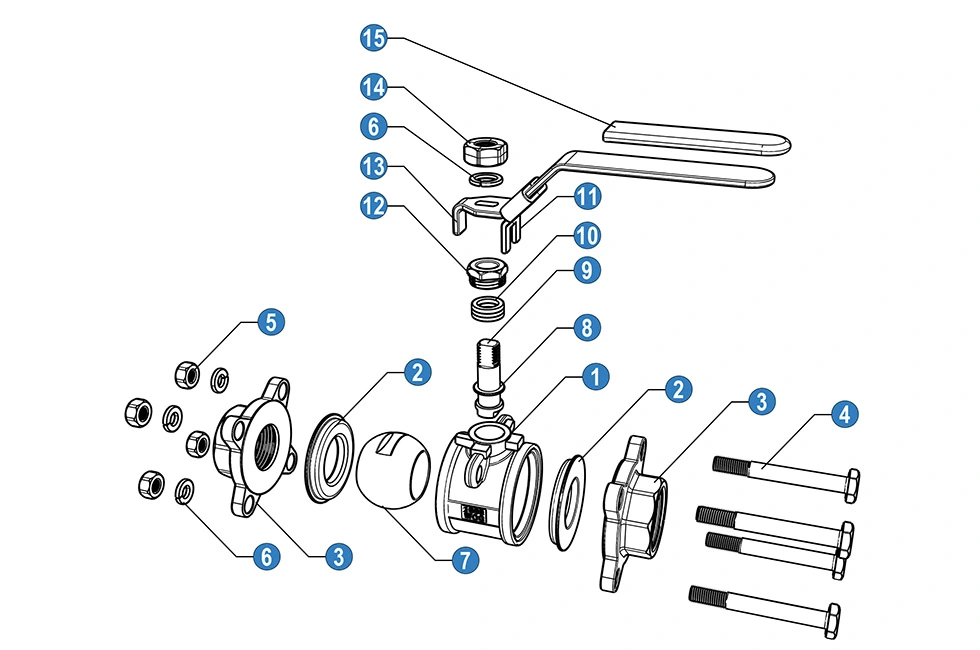

2. Üç Parçalı Yapı

Üç parçalı gövde, vananın muayene ve bakım amacıyla açılmasını sağlar. Koltuklar, contalar ve diğer iç kısımlar Gerektiğinde değiştirilmek üzere bileşenlere erişilebilir. Bu yapı endüstriyel boru hattı için pratiktir Periyodik bakım gerektiren sistemler.

3. 1975PSI Maksimum Basınç

The 3PC Karbon Çelik Küresel Vana 2000WOGMaksimum 1975PSI basınçla listelenmiştir. Uygulanabilir çalışma basıncı, vana boyutuna, sıcaklığa, ortama ve basınç-sıcaklık derecesine bağlıdır. 2000WOG tanımı, geçerli derecelendirme koşulları altında su, petrol ve gaz hizmetini ifade eder.

4. NPT ve BSP Bağlantıları

Valf, NPT ve BSP dişli bağlantılarla mevcuttur. Bağlantı seçimi boru hattıyla eşleşmelidir standart ve kurulum gereksinimleri.

Malzemeler ve Standartlar

Sağlanan konfigürasyonda valf gövdesi için ASTM A351 316, bilya ve gövde için ASTM A182 F316 ve RPTFE kullanılmaktadır. (PTFE+15%fv) koltuk için. İstenilen servis koşullarına göre talep üzerine diğer malzemeler de mevcuttur.

Tasarım ve üretim ISO 17292/API 608'e dayanmaktadır. Test ve muayene API 598'e uygundur, ancak basınç-sıcaklık değerleri ASME B16.34'e referanslıdır. Listelenen sıcaklık aralığı -25°C ile 150°C arasındadır.

Kalite Kontrol

Üretim denetimi, gelen malzeme doğrulamasını, basınç testini, sızdırmazlık testlerini ve bitmiş vanayı kapsar muayene. Vanaya göre malzeme test raporları ve geçerli ürün dokümantasyonu sağlanabilir. Yapılandırma ve sipariş gereksinimleri.

Uygulanabilir konfigürasyonlar için ISO 9001 ve CE belgeleri mevcuttur. Malzeme, yuva ve sızdırmazlık bileşenleri ayrıca gerekli basınç, sıcaklık ve ortama göre seçilebilir.

Uygulamalar

3PC Karbon Çelik Küresel Vana 2000WOG, endüstriyel borularda yüksek basınçlı açma-kapama hizmeti için düşünülebilir su arıtma, petrol ve gaz, kimyasal işleme, basınçlı hava ve genel sıvı kontrolünü içeren sistemler. Uzatılmış gövde, yalıtımın veya montaj derinliğinin standart bir valf gövdesinin takılmasını zorlaştırdığı durumlarda özellikle kullanışlıdır. erişim.

Seçimden önce çalışma basıncını, sıcaklığını, akışkanı, vana boyutunu, bağlantı tipini ve mevcut olanı onaylayın kurulum alanı. Gövde, top, gövde ve oturma yeri için malzeme uyumluluğu kontrol edilmelidir.

SSS

1. 3PC Karbon Çelik Küresel Vana 2000WOG'un maksimum çalışma basıncı nedir?

Ürün verileri maksimum 1975PSI basıncını listeliyor. Gerçek izin verilen çalışma basıncı onaylanmalıdır vana boyutuna, sıcaklığa, ortama ve geçerli basınç-sıcaklık derecesine göre.

2. Uzatılmış gövde ne için kullanılır?

Uzatılmış gövde, yalıtımlı boru hatları, gömülü kurulumlar ve vananın çalıştığı yerler için kullanılır. noktanın boru hattı bağlantısından uzağa konumlandırılması gerekir.

3. Hangi dişli bağlantıları mevcut?

NPT ve BSP dişli bağlantılar mevcuttur. Bağlantı boru hattı standardına göre seçilmelidir ve kurulum gereksinimleri.

4. Valf malzemeleri özelleştirilebilir mi?

Evet. İstenilen ortam, basınca göre diğer gövde, bilya, mil, yuva ve sızdırmazlık malzemeleri temin edilebilir. ve sıcaklık.

5. Hangi belgeler sağlanabilir?

Vanaya göre malzeme test raporları ve geçerli muayene veya ürün belgeleri sağlanabilir. Yapılandırma ve sipariş gereksinimleri. Uygulanabilir konfigürasyonlar için ISO 9001 ve CE belgeleri mevcuttur.

6. Vana ihracat için nasıl paketleniyor?

Vanalar, ihracat sevkiyatı için oluklu kartonlar ve kontrplak kutularda paketlenir. Ambalaj özellikleri şunlar olabilir: vana boyutuna, miktarına ve nakliye gereksinimlerine göre ayarlanır.
