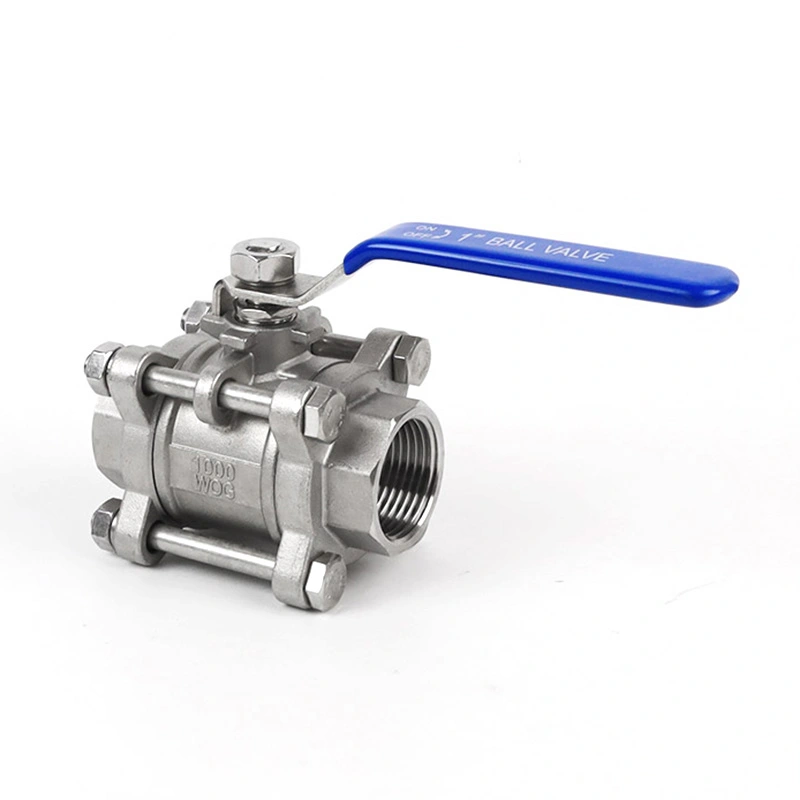

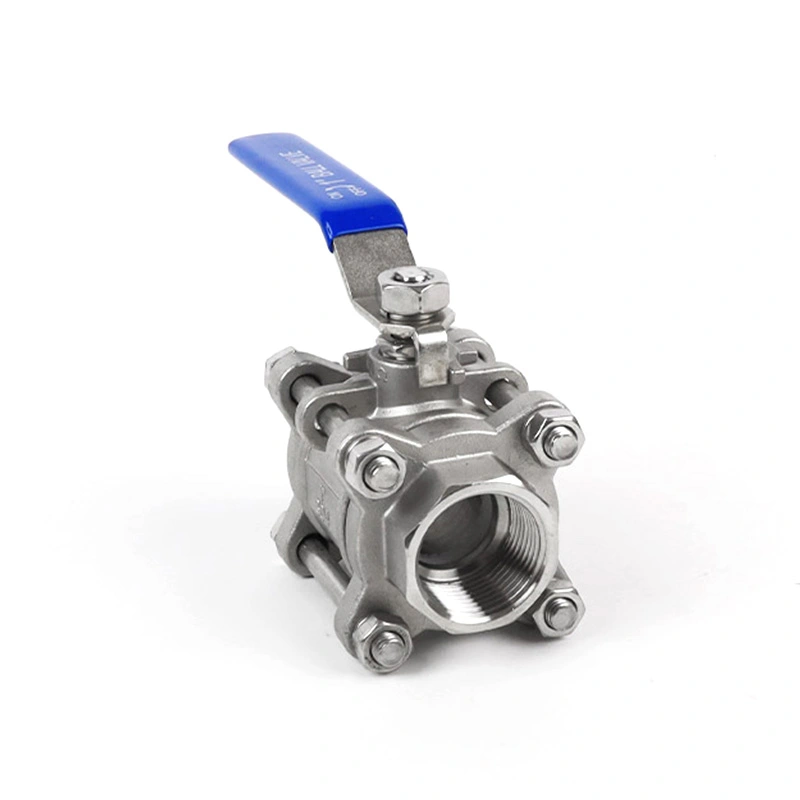

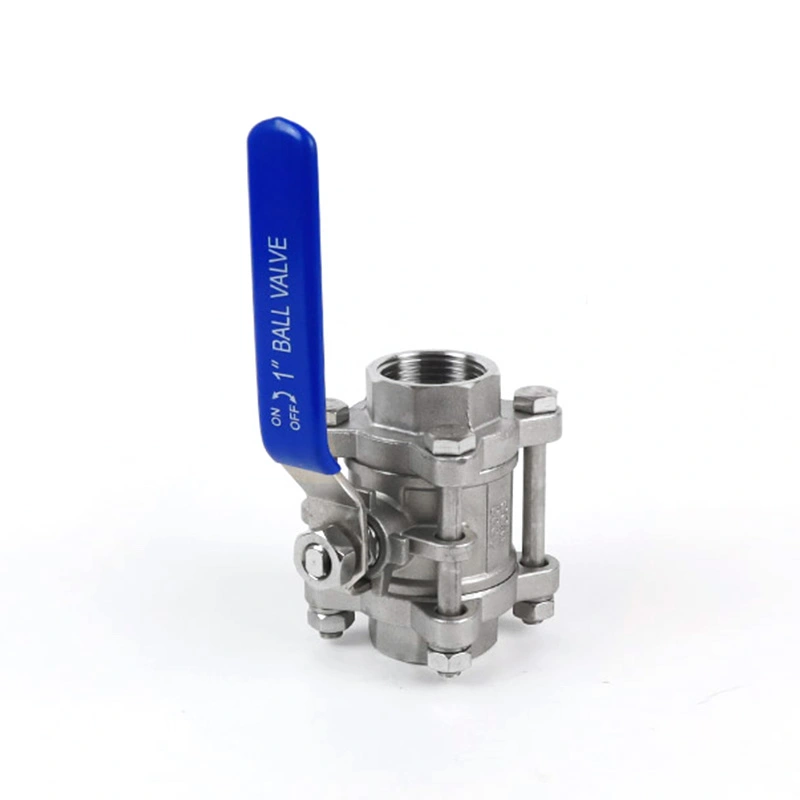

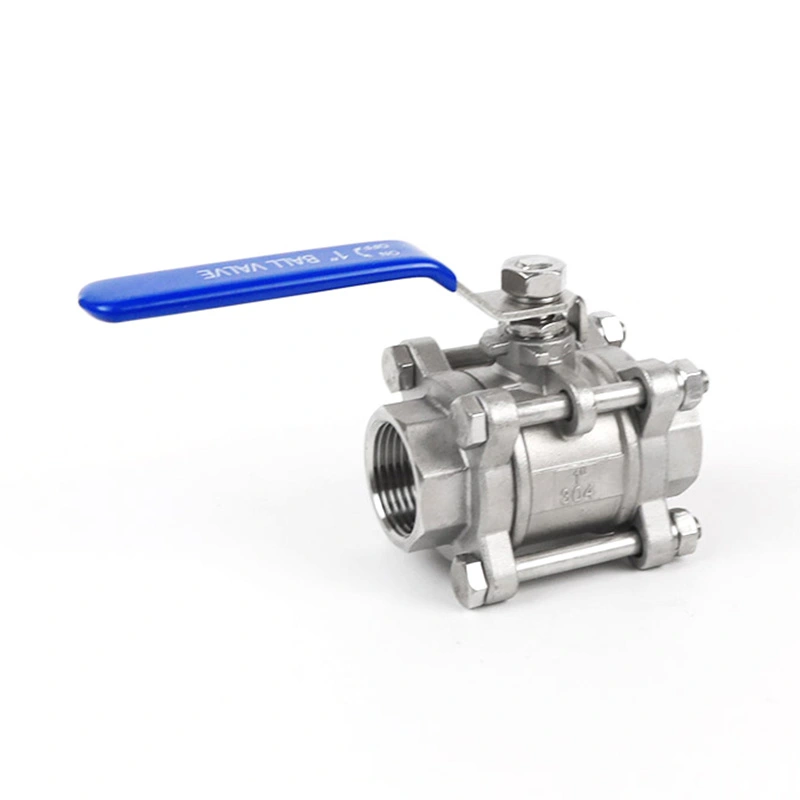

Kilitleme Cihazlı 3PC Ağır Hizmet Küresel Vanası

Shangtai 3PC Kilitleme Cihazlı Ağır Hizmet Küresel Vanası, güvenli kapatma ve kontrollü manuel çalıştırma gerektiren endüstriyel boru hattı sistemleri için tasarlanmıştır. Üç parçalı yapı, bakım için dahili bileşenlere erişim sağlarken kilitlenebilir kol, vananın istenmeyen çalışmasını önlemeye yardımcı olur. Çalışma ortamına ve uygulama gereksinimlerine göre farklı yuva, conta, basınç ve sıcaklık konfigürasyonları sağlanabilir.

Avantajları

1. Ağır Hizmete Uygun Üç Parçalı Yapı

Güçlendirilmiş üç parçalı gövde, sağlam bir vana yapısının gerekli olduğu endüstriyel boru hattı servisi için tasarlanmıştır. Üç parçalı tasarım aynı zamanda vana gövdesinin tamamını boru hattından çıkarmadan vananın inceleme veya bakım için açılmasına da olanak tanır.

2. Kontrollü Çalışma için Kilitlenebilir Kol

Entegre kilitleme cihazı, kolun seçilen valf konumunda tutulmasına yardımcı olur ve kazara veya yetkisiz çalıştırma riskini azaltır. Bu özellik, çalışma veya bakım sırasında vana konumunun kontrol edilmesi gereken endüstriyel sistemlerde kullanışlıdır.

3. Patlama Önleyici Kök Tasarımı

Valf basınç altındayken gövdenin fırlamasını önlemeye yardımcı olmak için gövde dahili olarak tutulur. Bu yapı, endüstriyel açma/kapama hizmeti için ek bir güvenlik özelliği sağlar.

4. Paslanmaz Çelik Malzeme Seçenekleri

Standart malzeme konfigürasyonu gövde, bilye, gövde ve diğer bileşenler için SS316 ve SS304 seçeneklerini içerir. Listelenen konfigürasyonda bilya yatağı, sürtünme halkası ve gövde salmastrası için PTFE kullanılmıştır. Malzeme seçimi çalışma ortamına, basınca ve sıcaklığa uygun olmalıdır.

5. Basınç ve Sıcaklık Yeteneği

Vana, listelenen konfigürasyona göre CL150 basınç sınıfı, maksimum 540 PSI basınç ve -25°C ila 150°C sıcaklık aralığı ile belirtilmiştir. Gerçek izin verilen çalışma basıncı, seçimden önce geçerli basınç-sıcaklık koşullarına göre kontrol edilmelidir.

6. Fabrika İmalatı ve Kalite Kontrolü

Shangtai, fabrikasında valf üretimini, işlemeyi, montajı, denetimi ve basınç testini yönetmektedir. Ürün ve sipariş gereksinimlerine göre malzeme dokümantasyonu ve geçerli CE ve ISO 9001 sertifikaları sağlanabilmektedir.

Ana Boyutlar

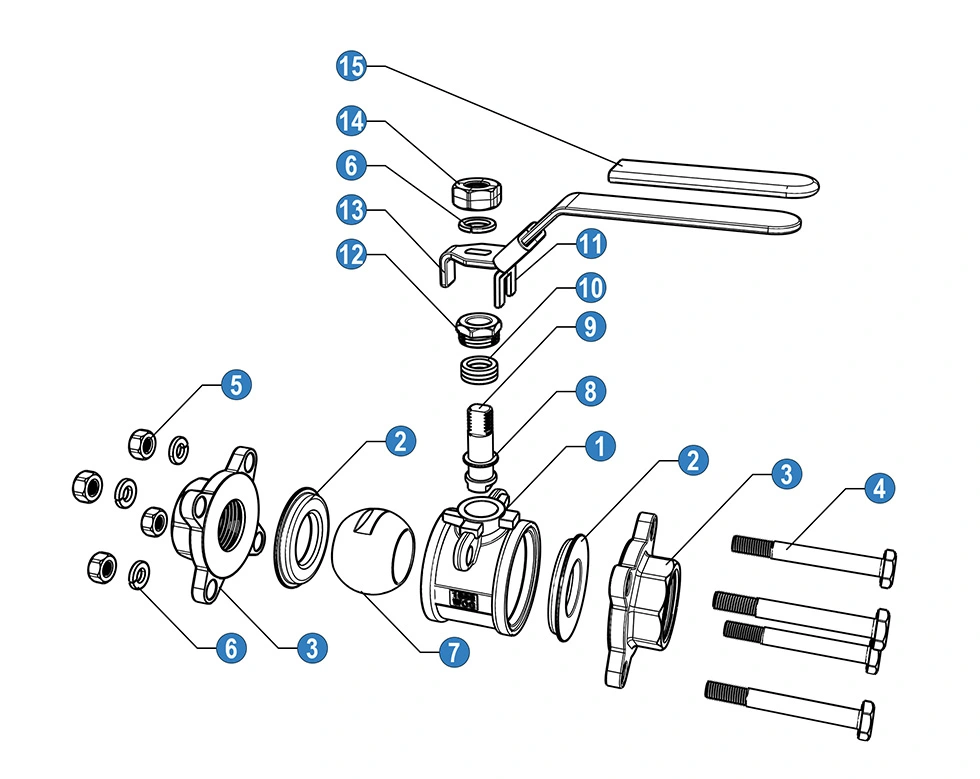

Malzemeler ve Bileşenler

* N: Diş uçları ANSI B 2.1 NPT'ye göre

* B: Konu BS21 BSP'ye göre biter

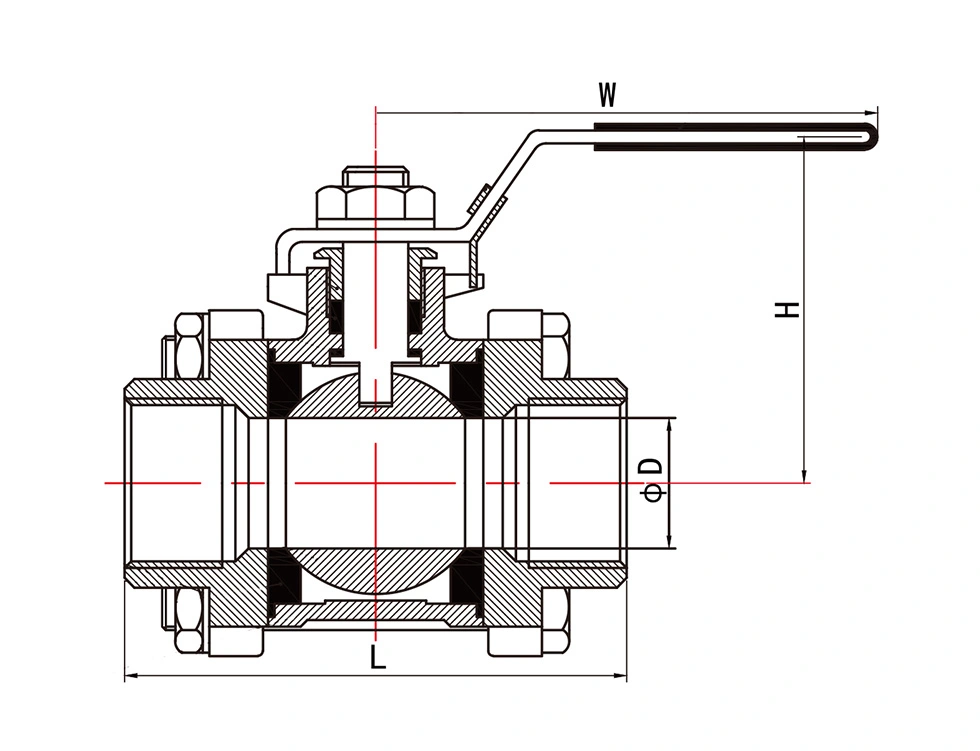

Genel Boyutlar

Kv Değerleri

Kv (m3/h) = Vana boyunca 1 bar basınç düşüşü oluşturacak saatte metreküp cinsinden su akış hızı.

Uygulamalar

Kilitleme Cihazlı 3PC Ağır Hizmet Küresel Vanası, aşağıdakiler de dahil olmak üzere manuel kapatma ve kontrollü vana çalışmasının gerekli olduğu endüstriyel boru hattı ve ekipman uygulamaları için uygundur:

Petrol ve Gaz

Kimyasal İşleme

Petrokimya Tesisleri

Su Arıtma

Güç ve Yardımcı Sistemler

HVAC ve Endüstriyel Boru Hatları

Basınçlı Hava Sistemleri

Denizcilik ve Gemi İnşası

SSS

1. Kilitleme Cihazlı 3PC Ağır Hizmet Küresel Vanası Nedir?

Endüstriyel açma/kapama hizmeti için tasarlanmış ve tutma kolu üzerinde bir kilitleme cihazı ile donatılmış üç parçalı bir küresel vanadır. Üç parçalı yapı, inceleme ve bakım için dahili valf bileşenlerine erişim sağlar.

2. Kilitleme cihazının amacı nedir?

Kilitleme cihazı, kolun seçilen açık veya kapalı konumda sabitlenmesine yardımcı olur ve normal servis veya bakım sırasında vananın istenmeyen çalışma olasılığını azaltır.

3. Bu valf hangi basınç ve sıcaklığı kaldırabilir?

Listelenen konfigürasyon CL150 basınç sınıfına, maksimum 540 PSI basınca ve -25°C ila 150°C sıcaklık aralığına sahiptir. İzin verilen gerçek basınç, vana boyutuna, sıcaklığa, ortama ve geçerli basınç-sıcaklık derecesine göre onaylanmalıdır.

4. Hangi materyaller mevcut?

Listelenen konfigürasyonda bilya yatağı, sürtünme halkası ve gövde salmastrası için PTFE kullanılan SS316 ve SS304 bileşenleri kullanılmaktadır. İşletim ortamına ve uygulama gereksinimlerine bağlı olarak başka malzeme seçenekleri de mevcut olabilir.

5. Hangi bağlantı standartları mevcut?

Valf, NPT ve BSP dişli uçlarla mevcuttur. NPT diş uçları ANSI B 2.1 NPT'ye uygundur, BSP diş uçları ise sağlanan spesifikasyona göre BS21 BSP'ye uygundur.

6. Küresel vananın Kv değeri nedir?

Kv, vana boyunca 1 bar basınç düşüşüne neden olan suyun metreküp/saat cinsinden akış hızını gösterir. Listelenen Kv değerleri, farklı vana boyutları için akış kapasitesi değerlendirilirken referans olarak kullanılabilir.

7. Valf farklı uygulamalar için özelleştirilebilir mi?

Evet. Shangtai, çalışma ortamına ve uygulama gereksinimlerine göre farklı gövde, koltuk, conta, basınç, sıcaklık, bağlantı ve malzeme konfigürasyonlarını tartışabilir. Talep üzerine diğer malzemeler de mevcuttur.

8. Vana için hangi standartlar kullanılıyor?

Sağlanan spesifikasyon, tasarım ve üretim ile basınç-sıcaklık değerleri için ASME B16.34'e referans verirken, test ve inceleme için API 598 kullanılır. Özel valf konfigürasyonu ve siparişi için geçerli standart onaylanmalıdır.

9. Malzeme ve kalite belgeleri sağlanabiliyor mu?

Evet. Malzeme dokümantasyonu ve geçerli CE ve ISO 9001 sertifikaları, ürün konfigürasyonu ve sipariş gereksinimlerine göre sağlanabilir.

10. Şangay üretici midir?

Evet. Shangtai, valfi üretiyor ve Wenzhou, Çin'deki fabrikasında üretim, işleme, montaj, denetim ve ilgili tedarik süreçlerini yönetiyor.
