Aktüatör için ISO 5211 Tabanlı 3PC Küresel Vana 2000WOG

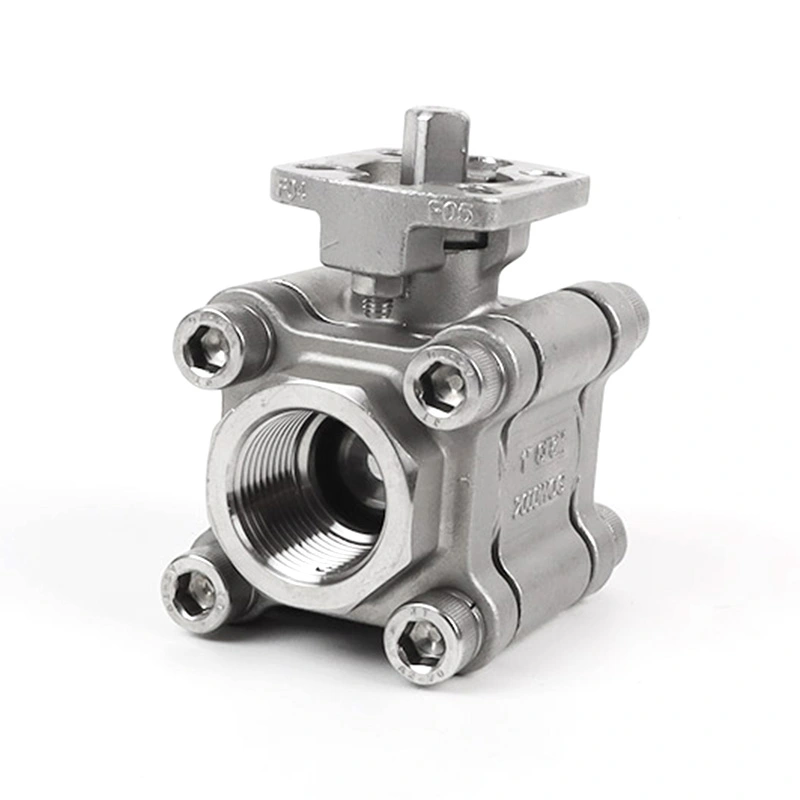

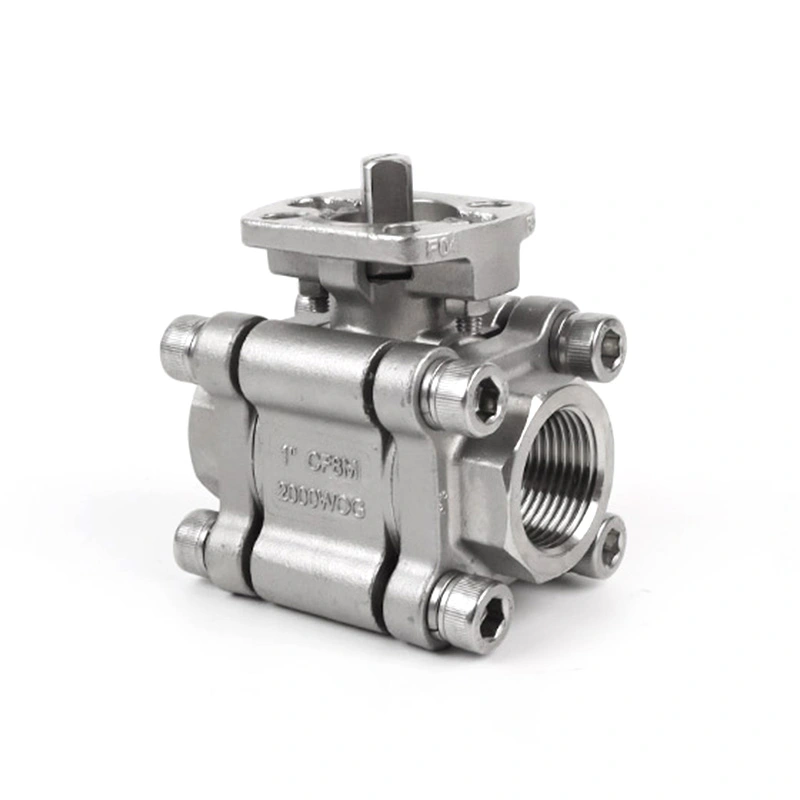

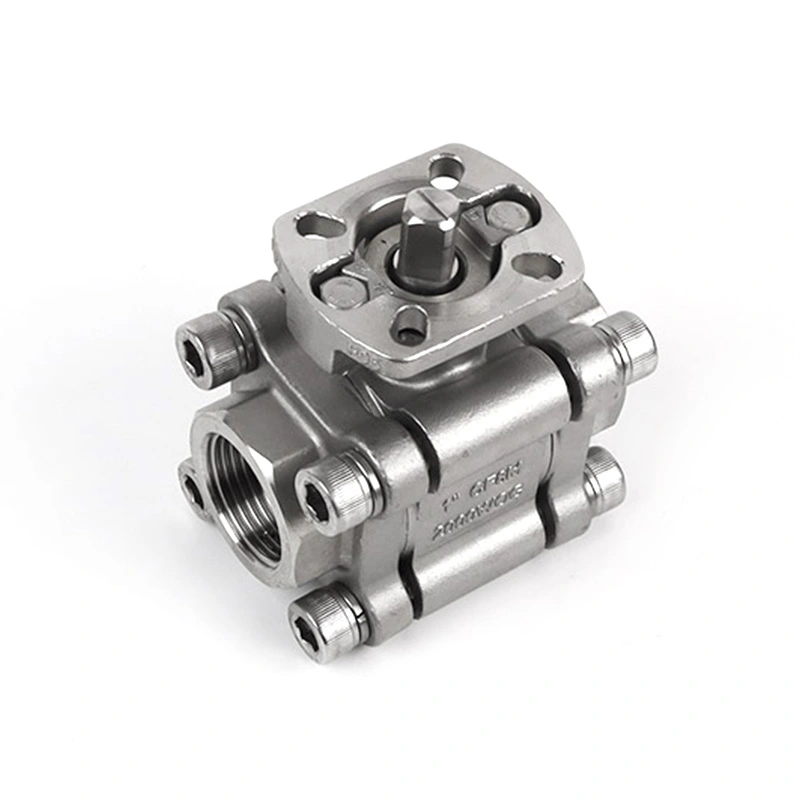

Aktüatör için ISO 5211 Tabanlı Shangtai 3PC Küresel Vana 2000WOG, manuel veya otomatik açma-kapama hizmeti için tasarlanmış üç parçalı paslanmaz çelik küresel vanadır. Vana, aktüatör kurulumu için ISO 5211 montaj tabanına sahip 316 paslanmaz çelik gövde, bilye ve gövde kullanır. NPT ve BSP dişli bağlantılarda mevcuttur ve farklı endüstriyel ortamlar ve çalışma koşulları için yapılandırılabilir.

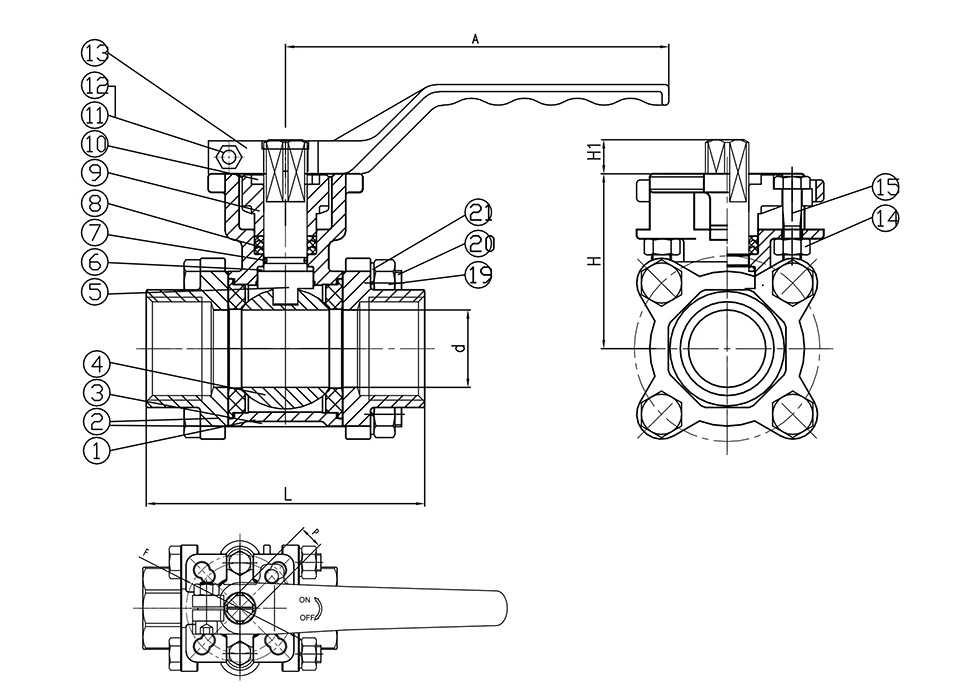

Ana Boyutlar

Genel Boyutlar:

Aktüatör Montajı

Aktüatör için ISO 5211 Tabanlı 3PC Küresel Vana 2000WOG, aktüatör kurulumu için ISO 5211 montaj tabanıyla yapılandırılmıştır. Aktüatörün uyumluluğunu kontrol ederken F ve P dahil olmak üzere genel boyutlar tablosunda gösterilen montaj boyutları kullanılabilir. Gerekli aktüatör vana boyutuna, çalışma torkuna ve sistem gereksinimlerine göre seçilmelidir.

Üç parçalı gövde, inceleme veya değiştirme gerektiğinde dahili valf bileşenlerine erişim sağlar. Paslanmaz çelik yapı ve RPTFE koltuk konfigürasyonu, uyumlu endüstriyel ortamlar ve çalışma koşulları için seçilebilir.

Uygulamalar

Bu vana, su arıtma, petrol ve gaz servisi, kimyasal işleme, basınçlı hava, ekipman kızakları ve genel proses boruları dahil olmak üzere endüstriyel boru sistemlerinde açma-kapama sıvısı kontrolü için kullanılabilir. Medya uyumluluğu seçimden önce gövde, yuva ve conta malzemelerinden doğrulanmalıdır.

Otomatik sistemler için ISO 5211 Aktüatör Tabanlı 3PC Küresel Vana 2000WOG, gerekli kontrol yöntemine ve çalışma torkuna göre uygun bir pnömatik veya elektrikli aktüatörle eşleştirilebilir.

Kullanım Önlemleri

1. Kurulumdan önce vana basıncı ve sıcaklık değerlerinin gerçek çalışma koşullarına uygun olduğunu doğrulayın.

2. Aktüatör seçmeden önce aktüatörün montaj boyutlarını ve arayüzünü kontrol edin.

3. Çalışma ortamına ve sıcaklığa göre valf yuvasını, contaları ve diğer ıslanan bileşenleri seçin.

4. Vana gövdesine, koluna ve dişli bağlantılara darbe veya aşırı dış kuvvet uygulanmasından kaçının.

5. Kurulum, aktüatörün montajı ve bakımı, ilgili vana ve boru hattı prosedürlerine göre yapılmalıdır.

Nakliye ve Paketleme

Vanalar, ihracat sevkiyatı için oluklu kartonlar ve kontrplak kutularda paketlenir. Paketleme özellikleri vana boyutuna, sipariş miktarına ve nakliye gereksinimlerine göre ayarlanabilir.

SSS

1. Aktüatör için ISO 5211 Tabanlı 3PC Küresel Vana 2000WOG'nin maksimum çalışma basıncı nedir?

Listelenen maksimum basınç 1975 PSI'dır. İzin verilen çalışma basıncı, vana boyutuna, sıcaklığa, ortama ve geçerli basınç-sıcaklık derecesine göre onaylanmalıdır.

2. ISO 5211 esasının amacı nedir?

ISO 5211 tabanı standartlaştırılmış bir aktüatör montaj arayüzü sağlar. Aktüatör boyutu ve montaj boyutları, kurulumdan önce vananın F ve P boyutlarına göre kontrol edilmelidir.

3. Vana için hangi malzemeler kullanılıyor?

Ana konfigürasyonda gövde ve kapak için CF8M, bilye ve gövde için 316, yuva için RPTFE ve listelenen diğer bileşenler için PTFE, Viton ve 304 paslanmaz çelik kullanılır.

4. Vana pnömatik veya elektrikli aktüatörlerle kullanılabilir mi?

Evet. Vana, aktüatörün çalışması için yapılandırılabilir. Aktüatör, vana boyutuna, çalışma torkuna, montaj arayüzüne ve kontrol gereksinimlerine göre seçilmelidir.

5. Hangi bağlantı standartları mevcut?

Listelenen bağlantı seçenekleri NPT ve BSP dişli uçlardır. Sipariş verirken geçerli bağlantının doğrulanması gerekir.

6. Diğer malzemeler temin edilebilir mi?

Evet. Gerekli basınç, sıcaklık, ortam ve bileşen konfigürasyonuna bağlı olarak talep üzerine diğer malzemeler de mevcuttur.
