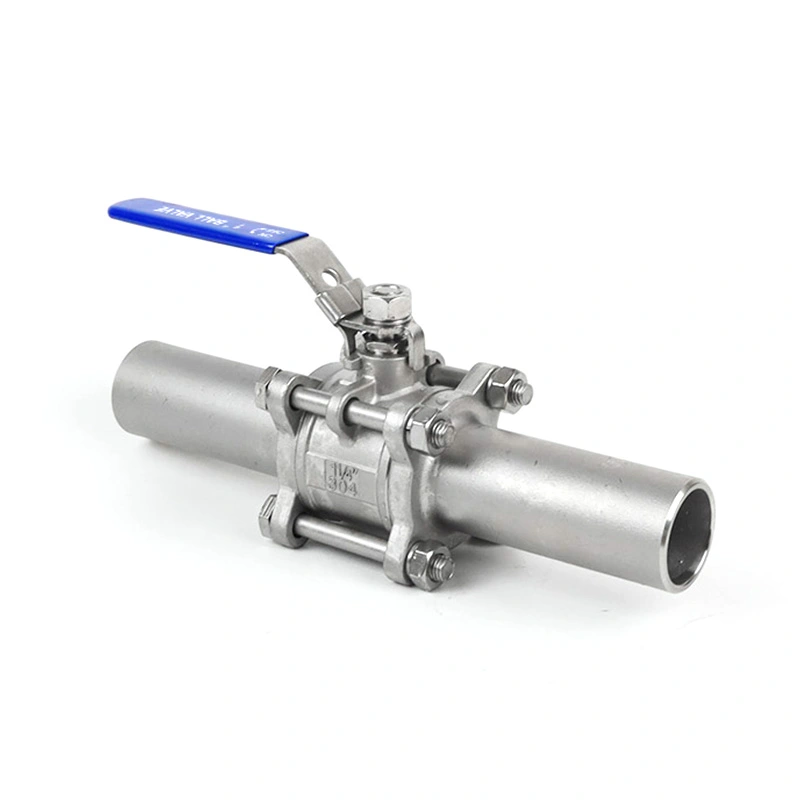

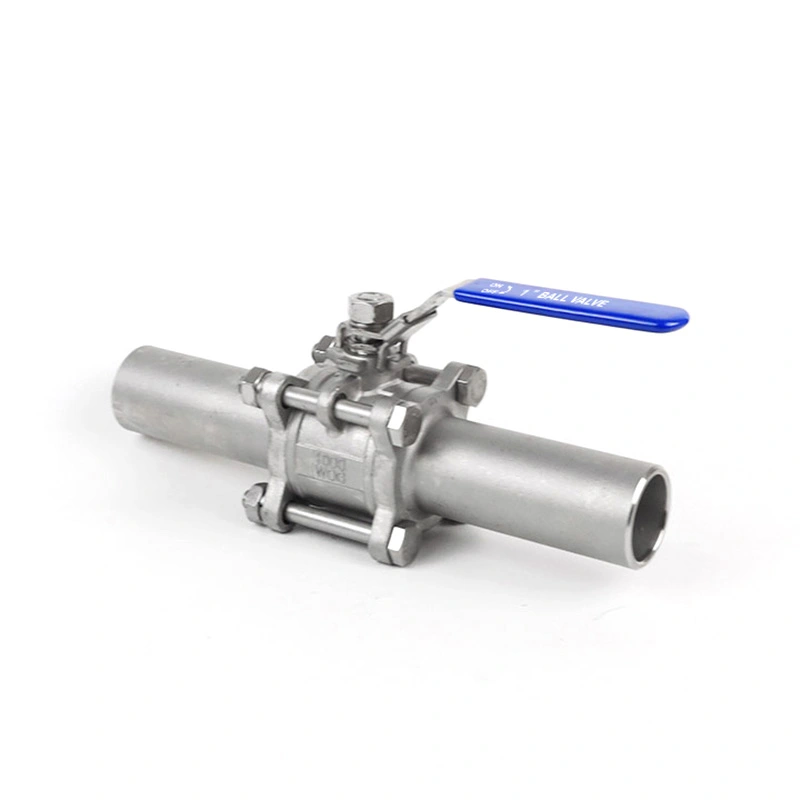

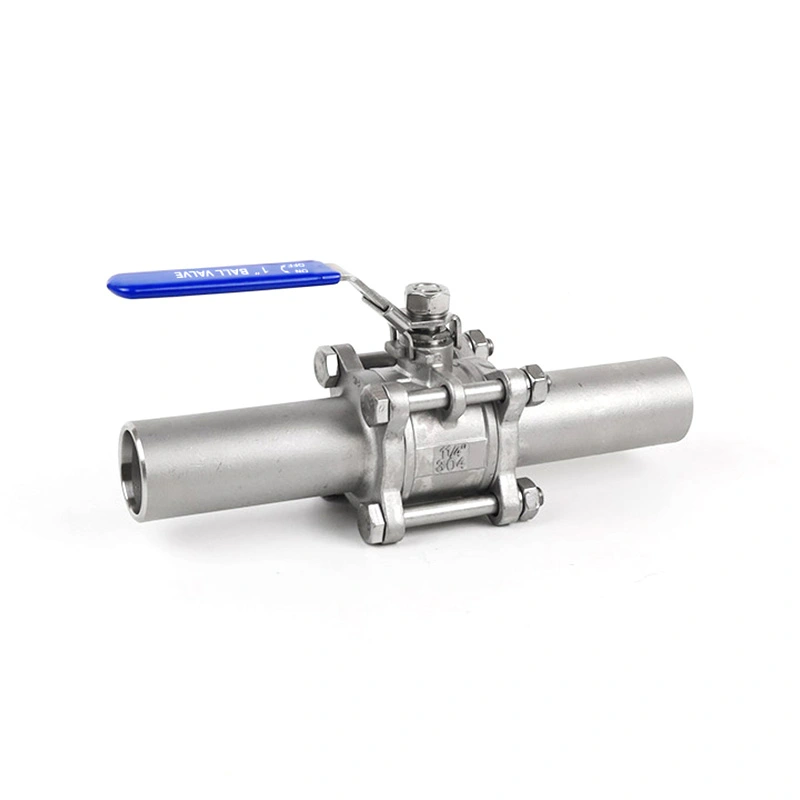

3PC Küresel Vana Kaynaklı Uzatılmış

3PC Küresel Vana Kaynak Uzatılmış, vanalar arasında ek kaynak uzunluğu sağlamak için uzatılmış alın kaynağı uçları kullanır gövde ve boru hattı. Uzatılmış uçlar yalıtımlı boru hatları, gömülü kurulumlar ve boru düzenleri için kullanışlıdır ekstra kaynak mesafesinin gerekli olduğu yerlerde. Üç parçalı gövde aynı zamanda dahili bileşenlere erişim sağlar. Boru hattı izole edildikten sonra muayene ve değiştirme.

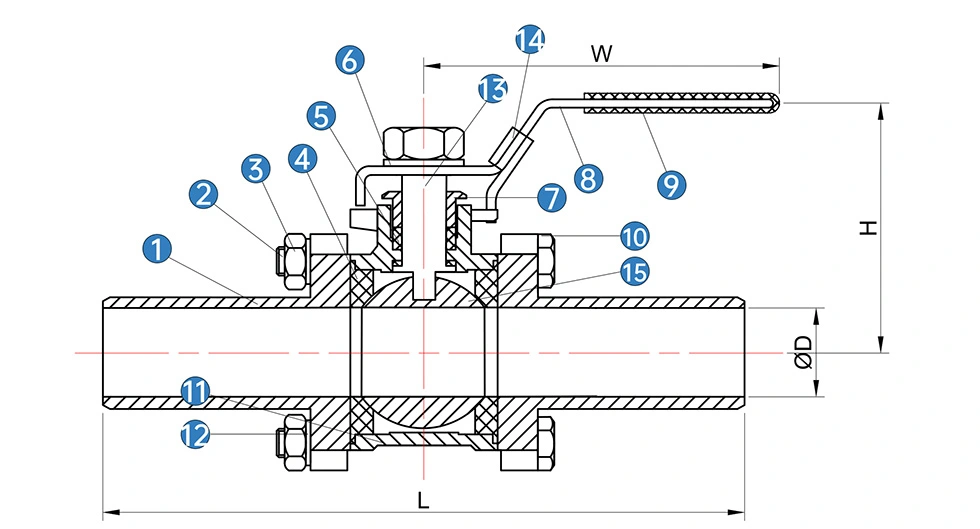

Ana Boyutlar

* N: Diş uçları ANSI B 2.1 NPT'ye göre
* B: Konu BS21 BSP'ye göre biter

Ürün Özellikleri

1. Genişletilmiş Alın Kaynaklı Uçlar

Uzatılmış kaynak uçları, boru hattı kaynağı için ek alan sağlar ve kaynak işinin ana kaynaktan uzak tutulmasına yardımcı olur valf gövdesi. Bu konfigürasyon, vananın konumlandırılması gereken yalıtımlı veya gömülü boru hatları için kullanışlıdır. yalıtımın dışında veya erişilebilir bir yerde.

2. Üç Parçalı Yapı

Bölünmüş gövde, vananın inceleme ve bakım için açılmasına olanak tanır. Koltuklar, contalar ve diğer iç kısımlar Değiştirme gerektiğinde bileşenlere erişilebilir, bu da valf tertibatının tamamının değiştirilmesi ihtiyacını azaltır.

3. 316 Paslanmaz Çelik Malzemeler

3PC Kaynaklı Küresel Vana, gövde için ASTM A351 CF8M (316) ve bilya ve gövde için ASTM A182 F316 kullanır. Standart koltuk RPTFE'dir (PTFE+15%fv). İhtiyaca göre diğer malzeme kombinasyonları da temin edilebilir. hizmet koşulları.

4. Alın Kaynaklı Bağlantı

Kaynak uçları ASME B16.25 gerekliliklerine uygundur. Alın kaynaklı bağlantı, vana arasında kalıcı bir bağlantı sağlar ve boru hattı, ilgili boru tesisatı spesifikasyonuna göre belirlenen kaynak prosedürü ve boru hazırlığı ile.

Kaynak ve Montaj

Kaynak yapmadan önce boru boyutunu, kaynak ucu boyutlarını, eğim durumunu ve hizalamayı kontrol edin. Boru hattı olmalı Kurulum sırasında vananın aşırı yüklenmesini önlemek için uygun şekilde destekleyin. Kaynak prosedürleri de takip edilmelidir uygulanabilir proje spesifikasyonu.

Uzatılmış uçlar kaynak alanı ile valf iç kısımları arasında ilave mesafe sağlar. Uygun kaynak ve Koltuğu, contaları ve diğer ısıya duyarlı bileşenleri korumak için ısı kontrol prosedürlerine hâlâ uyulmalıdır.

Malzemeler ve Çalışma Koşulları

Vana, -25°C ila 150°C sıcaklık aralığı ve listelenen koşullar altında maksimum 285PSI basınç için belirtilmiştir. koşullar. Gerçek çalışma sınırları vana boyutuna, ortama, sıcaklığa ve geçerli basınç-sıcaklık derecesi.

Paslanmaz çelik gövde, F316 bilye ve F316 gövde, uyumlu endüstriyel ortamlara yöneliktir. Koltuk ve sızdırmazlık Malzeme seçimi, sipariş vermeden önce gerçek akışkana, sıcaklığa ve basınca göre kontrol edilmelidir.

Kalite Kontrolü

Malzeme Denetimi

Sipariş gereksinimlerine göre malzeme tanımlama ve ilgili muayene kayıtları sağlanabilir. Malzeme geçerli valf konfigürasyonları için test raporları mevcuttur.

Boyutsal Muayene

Valf boyutları ve kaynak ucu özellikleri, belirtilen ürün çizimlerine ve gereksinimlere göre kontrol edilir. Muayene kaynak ucu uzunluğunu, boyutlarını ve genel montaj durumunu içerebilir.

Basınç ve Sızdırmazlık Testleri

Valf testi ve denetimi API 598 gerekliliklerine uygundur. Kontrol etmek için basınç ve sızdırmazlık testleri yapılır. sevkıyattan önce valf gövdesi ve yuva sızdırmazlık performansı.

Bitmiş Vana Muayenesi

Son muayene vananın görünümünü, montajını, kaynak ucu korumasını ve çalışma durumunu kapsar. Gerekli ürün belgeler sırasına göre hazırlanabilir.

Uygulamalar

3PC Kaynak Uzatmalı Küresel Vana, kaynaklı bağlantı ve ek kaynak gerektiren endüstriyel borular için uygundur. mesafe gereklidir. Tipik uygulamalar arasında petrokimya işleme, petrol ve gaz sistemleri, termal enerji, su arıtma ve genel endüstriyel sıvı kontrolü.

Uzatılmış uç konfigürasyonu özellikle boru hattı izolasyonu, yer altı kurulumu veya şantiyede kullanışlıdır. düzen, valf gövdesi etrafındaki mevcut alanı sınırlar. Uygulamanın uygunluğu aşağıdakilere göre doğrulanmalıdır: ortam, basınç, sıcaklık ve boru hattı özellikleri.

Ambalajlama

Vanalar, oluklu kartonlar ve kontrplak kutular kullanılarak ihracat nakliyesi için paketlenir. Kaynak uçları Taşıma sırasında eğim ve bağlantı yüzeylerinin hasar görme riskini azaltmak için paketleme sırasında korunur ve Sevkiyat.

SSS

1. 3PC Kaynak Uzatılmış Küresel Vana üzerindeki uzatılmış kaynak uçlarının amacı nedir?

Uzatılmış kaynak uçları, vana gövdesi ile boru hattı arasında ilave kaynak mesafesi sağlar. Onlar için faydalıdır yalıtımlı boru hatları, gömülü tesisler ve kaynak alanının daha uzağa konumlandırılması gereken diğer yerleşimler valf gövdesinden.

2. Vana için hangi malzeme kullanılıyor?

Standart gövde malzemesi ASTM A351 CF8M'dir (316), bilya ve gövde için ASTM A182 F316 kullanılır. Koltuk RPTFE (PTFE+%15fv). Talep üzerine diğer malzemeler de mevcuttur.

3. Alın kaynaklı uçlara hangi standart uygulanır?

Alın kaynağı uçları ASME B16.25'e göre belirtilmiştir. Nihai kaynak prosedürü geçerli talimatlara uygun olmalıdır. Boru hattı veya proje spesifikasyonu.

4. Montajdan sonra vananın bakımı yapılabilir mi?

Evet. Üç parçalı gövde, inceleme ve değiştirme için dahili bileşenlere erişim sağlar. Boru hattı mutlaka Valf bakımından önce izole edilmeli ve basıncı boşaltılmalıdır.

5. Basınç ve sıcaklık limitleri nelerdir?

Listelenen maksimum basınç 285PSI'dir ve sıcaklık aralığı -25°C ile 150°C arasındadır. Gerçek izin verilen işletim koşullar vana boyutuna, ortama ve geçerli basınç-sıcaklık derecesine bağlıdır.

6. Hangi belgeler sağlanabilir?

Vanaya göre malzeme test raporları ve geçerli muayene veya ürün dokümantasyonu sağlanabilir. Yapılandırma ve sipariş gereksinimleri.
