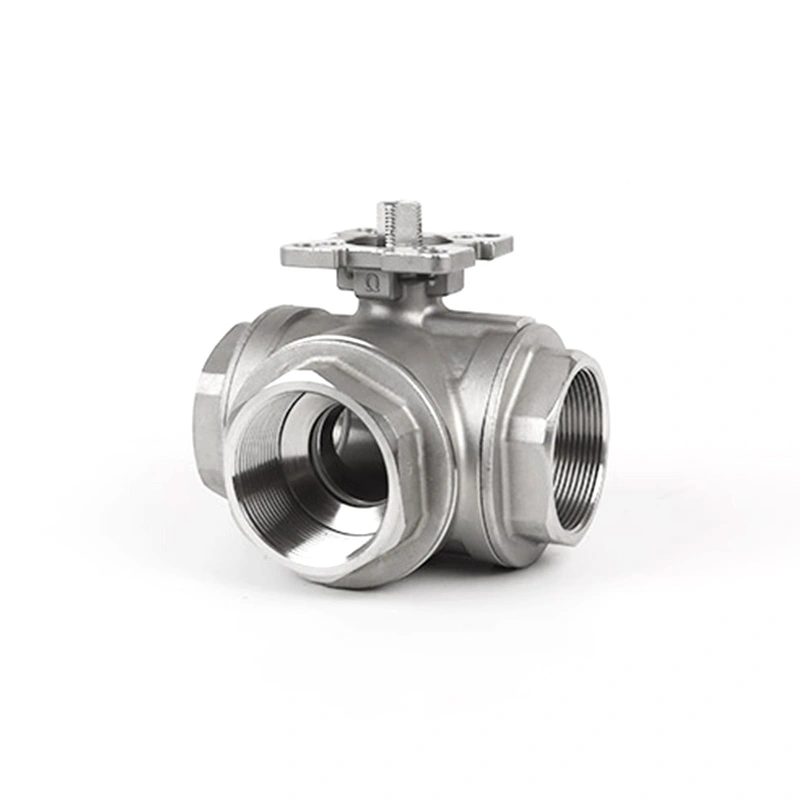

ISO 5211 Doğrudan Montaj Pedi T Bağlantı Noktalı Üç Yollu Küresel Vana

ISO 5211 Doğrudan Montaj Pedi T Bağlantı Noktasına sahip Shangtai Üç Yollu Küresel Vana, endüstriyel boru hattı sistemlerinde esnek akış kontrolü için üretilmiştir. T bağlantı noktası tasarımı karıştırma, yönlendirme ve çok yönlü akış dağıtımını desteklerken ISO 5211 montaj pedi aktüatör kurulumunu hızlı ve istikrarlı hale getirir.

Çin'in Wenzhou kentindeki bir kaynak valf üreticisi olarak Shangtai, fabrikadan doğrudan rekabetçi fiyatlandırma, güvenilir üretim kapasitesi ve Çin valf pazarında güçlü bir tanınma sunuyor. Fabrikamız havaalanına sadece 10 dakika uzaklıkta olup ziyaret ve denetimleri kolaylaştırmaktadır.

Ürün Tanıtımı

Bu T Portlu Üç Yollu Küresel Vana, bir vananın birden fazla akış yönünü kontrol etmesi gereken uygulamalar için uygundur. Standart iki yollu vanalarla karşılaştırıldığında boru düzenini basitleştirmeye, kurulum alanını azaltmaya ve sistem kontrol verimliliğini artırmaya yardımcı olur.

Ana Boyutlar

Temel avantajlar şunları içerir:

Medyayı karıştırmak, yönlendirmek veya dağıtmak için T portlu akış tasarımı

Pnömatik veya elektrikli aktüatör bağlantısı için ISO 5211 doğrudan montaj pedi

Ekstra brakete gerek yoktur, bu da kurulum yüksekliğinin azaltılmasına ve aktüatör hizalamasının iyileştirilmesine yardımcı olur

Sorunsuz montaj ve güvenli boru bağlantısı için hassas dişli uçlar

Güvenilir günlük çalışma için istikrarlı sızdırmazlık performansı

Şangay'ın kalıp geliştirme kapasitesiyle desteklenen OEM/ODM desteği

Boyut onayı, proje eşleştirme ve teknik değerlendirme için ürün parametre çizimleri mevcuttur.

Kalite Kontrol Süreci

Shangtai, kaliteyi malzemeden sevkiyata kadar kontrol altında tutmak için IQC, IPQC, FQC ve OQC'yi kapsayan standart bir denetim sistemini takip ediyor.

IQC - Giriş Kalite Kontrolü

Hammaddeler üretimden önce kontrol edilir. Malzeme test ekipmanı yerinde malzeme doğrulamasını destekler.

IPQC - Süreç İçi Kalite Kontrolü

İşleme ve montaj sırasında önemli boyutlar, diş doğruluğu, yüzey kalitesi ve ISO 5211 ped boyutları incelenir.

FQC - Nihai Kalite Kontrolü

Bitmiş vanalar, sipariş gereksinimlerine göre görünüm, çalışma, sızdırmazlık performansı ve basınç güvenilirliği açısından test edilir.

OQC - Giden Kalite Kontrolü

Teslimattan önce, malların güvenli sevkiyata hazır olduğundan emin olmak için ambalaj, işaretler, miktar ve belgeler kontrol edilir.

SSS

S1: T portlu bir top akış yönünü nasıl belirler?

Akış yolu, iç port düzenlemesi ve topun dönme konumu tarafından belirlenir. Kurulumdan önce, vana kolunun veya aktüatörün konumunun amaçlanan akış yoluna karşılık gelmesi için üç boru hattı portu arasındaki gerekli bağlantı doğrulanmalıdır.

S2: T-portlu vana hem karıştırma hem de yönlendirme için kullanılabilir mi?

Evet, farklı üç yollu akış düzenlemeleri için bir T-port konfigürasyonu kullanılabilir. Karıştırma, yönlendirme veya dağıtım için uygun olup olmadığı port geometrisine, basınç koşullarına ve boru düzenine bağlıdır. Sipariş sırasında gerekli akış şekli belirtilmelidir.

S3: Aktüatörün vana torkuna uyması gerekiyor mu?

Evet. Aktüatör, gerçek çalışma koşulları altında vana için yeterli tork sağlamalıdır. Pnömatik veya elektrikli aktüatör seçerken vana boyutu, yuva malzemesi, çalışma basıncı, orta ve çalışma frekansı dikkate alınmalıdır.

S4: Valf yuvasını seçerken nelere dikkat edilmelidir?

Koltuk malzemesi çalışma ortamına, sıcaklığa, basınca ve gerekli sızdırmazlık performansına göre seçilmelidir. Valf agresif veya proses sıvıları için kullanıldığında kimyasal uyumluluk özellikle önemlidir.

S5: Bu tip valf kızakta veya manifoldda kullanılabilir mi?

Evet. Bir vananın birden fazla branşman arasındaki akışı kontrol etmesi gereken proses kızaklarında, manifoldlarda ve kompakt boru tertibatlarında üç yollu bir konfigürasyon kullanılabilir. Sistem tasarımı sırasında mevcut alan, port yönü ve aktüatör konumu dikkate alınmalıdır.

S6: Üç bağlantı noktası arasındaki boru hattı basıncı farklıysa ne olur?

Farklı basınç koşulları akış yönünü, akış hızını ve vanayı çalıştırmak için gereken kuvveti etkileyebilir. Bu nedenle vana konfigürasyonu, yalnızca nominal boru boyutuna göre değil, bağlı her porttaki gerçek basınç koşullarına göre seçilmelidir.

S7: ISO 5211 Doğrudan Montaj Pedi T Bağlantı Noktasına Sahip Üç Yollu Küresel Vana Nedir?

A ISO 5211 Doğrudan Montaj Pedi T Bağlantı Noktalı Üç Yollu Küresel VanaT-portlu küresel konfigürasyonu ISO 5211 aktüatör montaj arayüzüyle birleştiren üç yollu bir vanadır. Üç boru hattı bağlantısı arasında kontrollü akış gerektiren sistemler için tasarlanmıştır ve manuel veya otomatik çalışma için yapılandırılabilir.
