2PC Küresel Vanalar
2PC Karbon Çelik Küresel Vana
Shangtai Valve 2PC Karbon Çelik Küresel Vana, güvenilir endüstriyel boru hattı kullanımı için kilitlenebilir çalışma, kolay conta değişimi, dört aşamalı kalite kontrol ve seçilebilir sıcaklık/basınç dereceli bileşenlere sahiptir.
Shangtai Valve 2PC Karbon Çelik Küresel Vana, endüstriyel boru hattında güvenilir açma/kapama kontrolü için tasarlanmıştır. sistemler. Kompakt iki parçalı yapısı bakımın daha kolay yapılmasını desteklerken, karbon çeliği gövdesi onu uygun hale getirir. zorlu çalışma ortamları.
Bir valf tedarikçisi olarak Shangtai Valve, ihtiyaca göre farklı sıcaklık ve basınç dereceli bileşenler sağlayabilir. müşteri gereksinimleri, vananın belirli uygulamalarla eşleştirilmesine yardımcı olur.
Ana Boyutlar
| Boyut | 1/4 inç - 6 inç |
| Basınç Sınıfı | CL150 |
| Konu Standardı | NPT, BSP |
| Maksimum Basınç | 285psi |
| Tasarım ve üretim standartları | ASME B16.34 |
| Test ve muayene | API598 |
| Özel tasarım | Kilitleme cihazı, Patlama önleyici gövde |
| Sıcaklık Aralığı | -25°C~150°C |
| Gövde malzemesi | Karbon Çelik |
| Top Malzemesi | ASTM A182 F304 |
| Kök Malzemesi | ASTM A182 F304 |
| Koltuk Malzemesi | RPTFE(PTFE+15%fv) |
| Seçenekler | Talep üzerine diğer malzemeler de mevcuttur. |

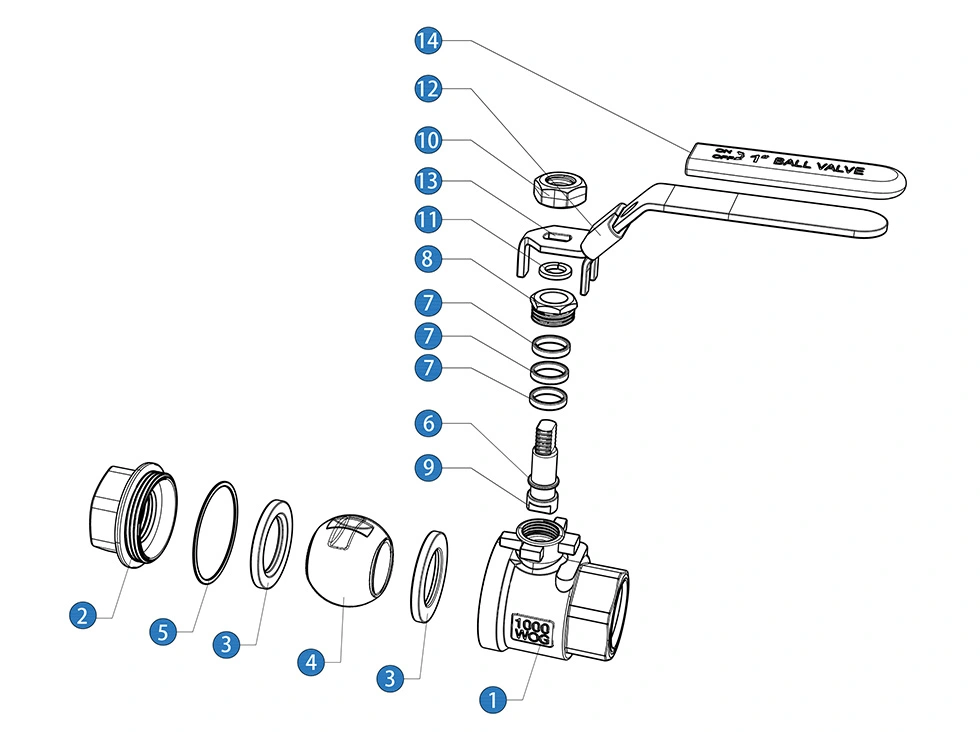

| HAYIR | İsim | Malzeme(*Yok) | |||
| 1 | Vücut | SS 316 | SS 304 | ||
| 2 | Kap | SS 316 | SS 304 | ||
| 3 | Top Koltuğu | PTFE | PTFE +%15G | PTFE +%15G | PTFE |
| 4 | Top | SS 316 | SS 304 | ||
| 5 | Conta | PTFE | PTFE | ||
| 6 | Sürtünme halkası | PTFE | PTFE | ||
| 7 | Kök paketleme | PTFE | PTFE | ||
| 8 | Bezi | SS 316 | SS 304 | ||
| 9 | Kök | SS 316 | SS 304 | ||
| 10 | Ceviz | SS 304 | SS 304 | ||
| 11 | Yaylı Rondela | SS 304 | SS 304 | ||
| 12 | Kilitleme Cihazı | SS 304 | SS 304 | ||
| 13 | Halletmek | SS | SS | ||
| 14 | Kol Kolu | PVC | PVC | ||
| * N: Diş uçları ANSI B 2.1 NPT'ye göre | |||||
| * B: Konu BS21 BSP'ye göre biter | |||||

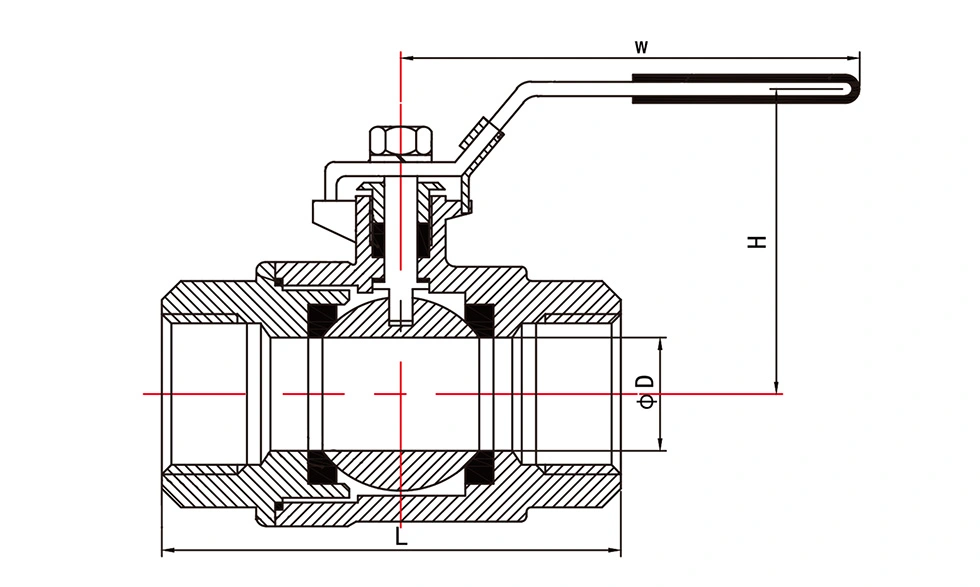

Genel Boyutlar:
| Boyut | D | W | H | L(+-2) | Ağırlık(g) |
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 1 1/4" | 32 | 126 | 77 | 81 | 0.82 |
| 1 1/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 2 1/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv DEĞERLERİ
Kv (m3/h) = Vana boyunca 1 bar basınç düşüşü oluşturacak saatte metreküp cinsinden su akış hızı
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Neden Bizi Seçmelisiniz?
Daha Güvenli Çalışma için Kilitlenebilir Kol
Valf, kazara açılma veya kapanmayı önlemeye yardımcı olan ve çalışma güvenliğini artıran bir kilitleme cihazı içerir. site.
Kolay Bakım için İki Parçalı Tasarım
2 PC'li gövde yapısı sökme işlemini kolaylaştırır, conta değişimini kolaylaştırır ve servis süresinin uzatılmasına yardımcı olur hayat.
Dört Aşamalı Kalite Kontrol
Boş gövdeden bitmiş ürüne kadar, boş muayene, işleme muayenesi, montaj dahil olmak üzere kaliteyi kontrol ediyoruz Denetim ve son testler, kusur oranlarının azaltılmasına yardımcı olur.
Esnek Bileşen Seçenekleri
Özelleştirilmiş çözümleri destekleyen, farklı sıcaklık ve basınç gereksinimleri için seçilebilir bileşenler sunuyoruz çeşitli çalışma koşulları için.
Güvenilir Tedarikçi Desteği
Shangtai, endüstriyel alıcılar için istikrarlı tedarik, duyarlı iletişim ve ürün seçimi desteği sağlıyor. distribütörler ve proje müşterileri.
İşletme ve Bakım
1. Çalıştırma Talimatları
Operate strictly within the rated pressure and temperature range. Uzatılmış kolları veya aşırı güç kullanmayın. prevent damage to the valve stem and sealing surfaces.
2. Düzenli Sızıntı Denetimi
Mil salmastrasını ve bağlantı bağlantılarını sızıntı açısından periyodik olarak kontrol edin. Aşınmış sızdırmazlık bileşenlerini derhal değiştirin Güvenilir kapatma performansını koruyun.
3. Yağlama ve Korozyona Karşı Koruma
Valf gövdesine ve dişli parçalara düzenli olarak uygun yağlayıcı uygulayın. Korozyona karşı koruma işlemini gerçekleştirin karbon Servis ömrünü uzatmak için saha koşullarına uygun çelik gövde.
4. Sökme ve Takma
Yeniden montajın doğru ve tutarlı olmasını sağlamak için, bakım için sökmeden önce 2 parçalı gövde hizalamasını işaretleyin. Bakım sonrası sızdırmazlık performansı.
SSS
1. 2PC Karbon Çelik Küresel Vana Nedir?
2PC Karbon Çelik Küresel Vana, karbon çelik vana gövdesine sahip iki parçalı bir gövde yapısı kullanır. Şunun için tasarlanmıştır: Uyumlu sıvıların, gazların ve diğer endüstriyel ortamların açma/kapama kontrolü.
2. Bu valf hangi ortamları işleyebilir?
Su, yağ, gaz, basınçlı hava ve diğer uyumlu endüstriyel akışkanlarla kullanılabilir. Aşındırıcı için, yüksek sıcaklık veya özel ortam, malzeme ve conta uyumluluğu seçimden önce onaylanmalıdır.
3. Karbon çelik konstrüksiyonun avantajları nelerdir?
Karbon çeliği iyi bir mekanik dayanım sağlar ve endüstriyel boru sistemlerinde yaygın olarak kullanılır. Malzeme gerekli basınç, sıcaklık ve korozyon koşullarının kendi sınırları dahilinde olduğu uygulamalar için uygundur belirtilen aralık.
4. Bu vana yüksek basınçlı uygulamalara uygun mudur?
Geçerli basınç değeri vana boyutuna, tasarımına, malzemesine, sıcaklığına ve bağlantısına bağlıdır konfigürasyon. Gerçek çalışma basıncı, ürünün basınç-sıcaklık derecesine göre kontrol edilmelidir. Kullanmadan önce.
5. Hangi bağlantı türleri mevcut?
Yaygın seçenekler arasında vana modeline bağlı olarak NPT, BSP ve diğer dişli veya flanşlı bağlantılar bulunur. Sipariş verirken gerekli bağlantı standardının teyit edilmesi gerekmektedir.
6. Vana dış mekan veya aşındırıcı ortamlara uygun mu?
Karbon çeliği vanalar, dış mekanda servis veya aşındırıcı durumlar için uygun yüzey işlemi veya koruyucu kaplama gerektirebilir. ortamlar. Kaplama, malzeme ve sızdırmazlık konfigürasyonu fiili çalışma şartlarına göre seçilmelidir. koşullar.
7. Vana OEM uygulamaları için özelleştirilebilir mi?
Evet. OEM seçenekleri arasında valf malzemeleri, bağlantı standartları, yüzey işlemi, kol konfigürasyonu, logo yer alabilir Gerekli model ve sipariş miktarına bağlı olarak işaretleme, paketleme ve diğer özellikler.
