2PC Küresel Vanalar

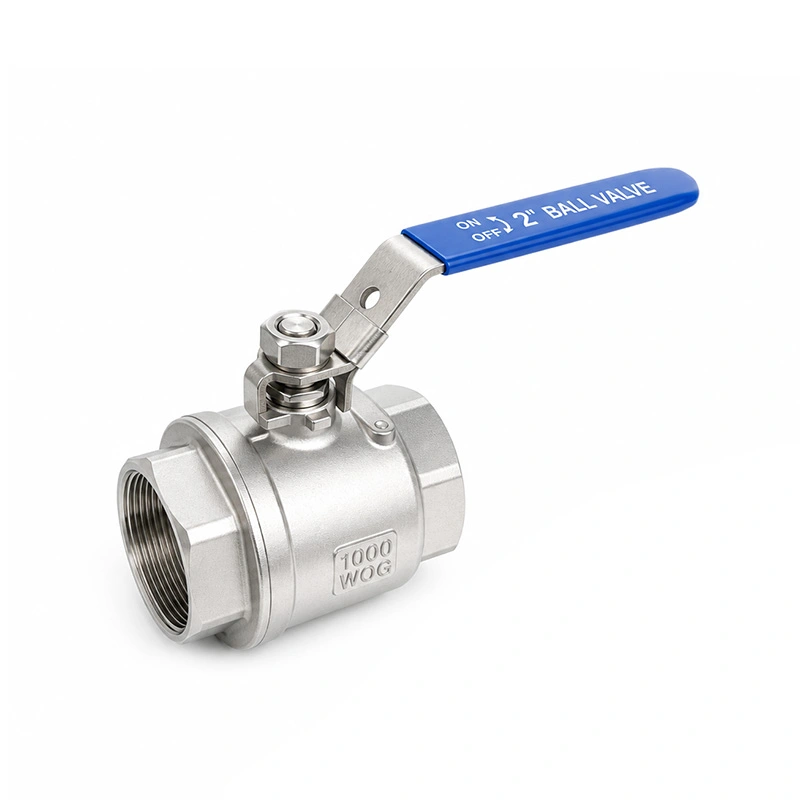

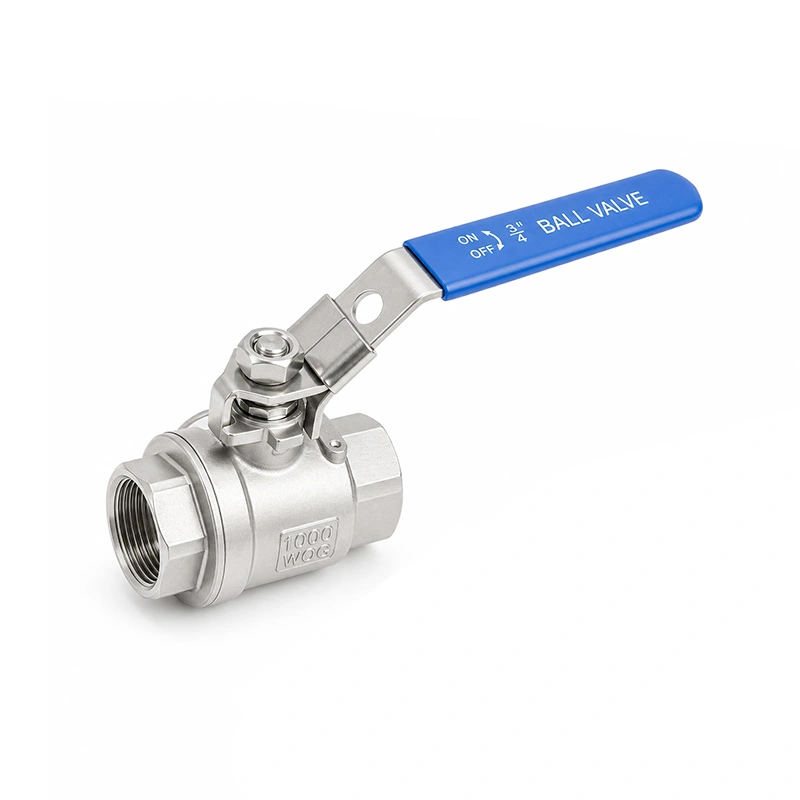

Kilitleme Cihazlı 2PC Küresel Vana
Shangtai Valve, Çin'de endüstriyel vana tasarımı ve üretimine odaklanan bir küresel vana üreticisidir. Çin'den Kilitleme Cihazlı 2PC Küresel Vana tedarik ediyorsanız gerekli spesifikasyonlarınıza ve uygulama koşullarınıza göre vana konfigürasyonları sağlayabiliriz.
Bugüne kadar Shangtai, 50'den fazla uzun vadeli müşteri dahil olmak üzere Avrupa ve Amerika'da 300'den fazla müşteriyle çalıştı. Müşteri tabanımız küçük atölyelerden endüstriyel tesislere kadar farklı işletme türlerini kapsamaktadır.
Ayrıca malzemeler, bağlantı türleri ve diğer ürün özellikleri de dahil olmak üzere özelleştirilmiş vana gereksinimlerini de destekliyoruz.
Bugüne kadar Shangtai, 50'den fazla uzun vadeli müşteri dahil olmak üzere Avrupa ve Amerika'da 300'den fazla müşteriyle çalıştı. Müşteri tabanımız küçük atölyelerden endüstriyel tesislere kadar farklı işletme türlerini kapsamaktadır.
Ayrıca malzemeler, bağlantı türleri ve diğer ürün özellikleri de dahil olmak üzere özelleştirilmiş vana gereksinimlerini de destekliyoruz.

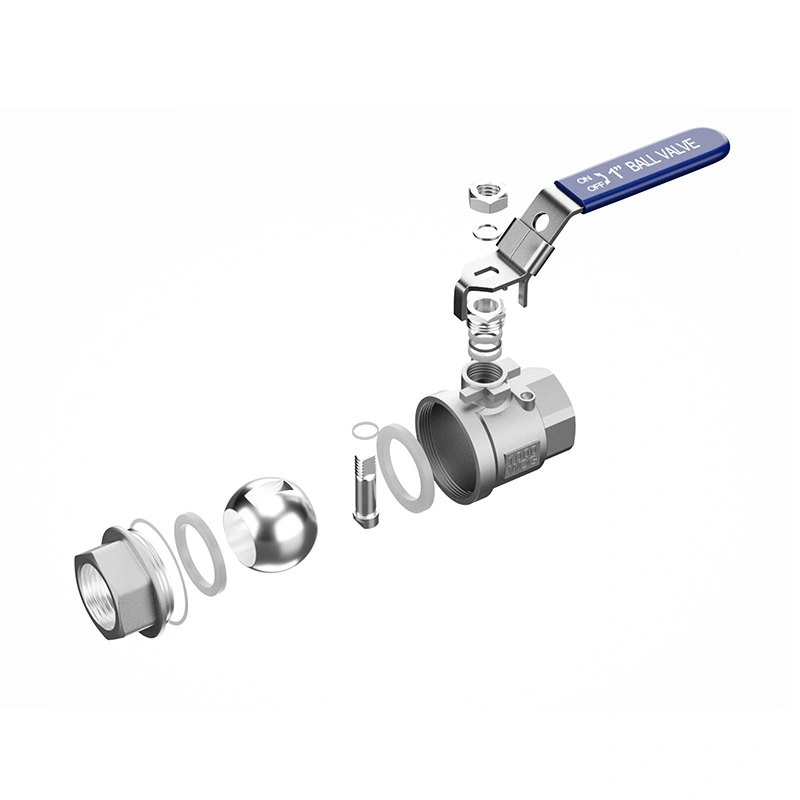

Kilitleme Cihazlı 2PC Küresel Vanamız, kolay kurulum ve bakım için hassas diş tasarımını benimser. Sık açılıp kapanan çalışma koşullarına ve her türlü endüstriyel akışkan sistemine uygundur. İki parçalı bölünmüş yapı sayesinde iç contalar ve diğer yedek parçalar ayrı ayrı değiştirilebilir Valf gövdesinin tamamını değiştirmeye gerek kalmadan servis ömrünü uzatır ve işletme maliyetlerinizi azaltır.
Entegre bir açma-kapama kilitleme cihazı ile donatılmış olan bu valf, kazara çalıştırılmayı etkili bir şekilde önler ve sık tekrarlama nedeniyle müteakip ekipman kayıpları, onu boru hattı kontrolü için ideal bir bileşen haline getirir. Tedarik ediyoruz 304 paslanmaz çelik, 316 paslanmaz çelik ve karbon çeliği dahil olmak üzere çeşitli boyutlarda çok sayıda malzeme seçeneği Boru hattı spesifikasyonlarınıza uyacak şekilde 1/4 inçten 6 inç'e kadar.
Bu 2 parçalı kilitlenebilir küresel vana, gereksinimlerinizi tam olarak karşılamak için ISO9001 ve CE dahil uluslararası sertifikalara sahiptir. sıkı kalite standartları.
Güvenlik, patlama önleyici gövde yapısına da yansıyan temel tasarım prensibimizdir. Üstün kalite arıyorsanız eşleştirilmiş Maliyet rekabeti ile bu valf bizim samimi önerimizdir.
Ana Boyutlar
| Boyut | 1/4 inç - 6 inç |
| Basınç Sınıfı | CL150 |
| Konu Standardı | NPT, BSP |
| Maksimum Basınç | 285psi |
| Tasarım ve üretim standartları | ASME B16.34 |
| Test ve muayene | API598 |
| Özel tasarım | Kilitleme cihazı, Patlama önleyici gövde |
| Sıcaklık Aralığı | -25°C~150°C |
| Gövde malzemesi | ASTM A351 CF8M（316） |
| Top Malzemesi | ASTM A182 F316 |
| Kök Malzemesi | ASTM A182 F316 |
| Koltuk Malzemesi | RPTFE(PTFE+15%fv) |
| Seçenekler | Talep üzerine diğer malzemeler de mevcuttur. |

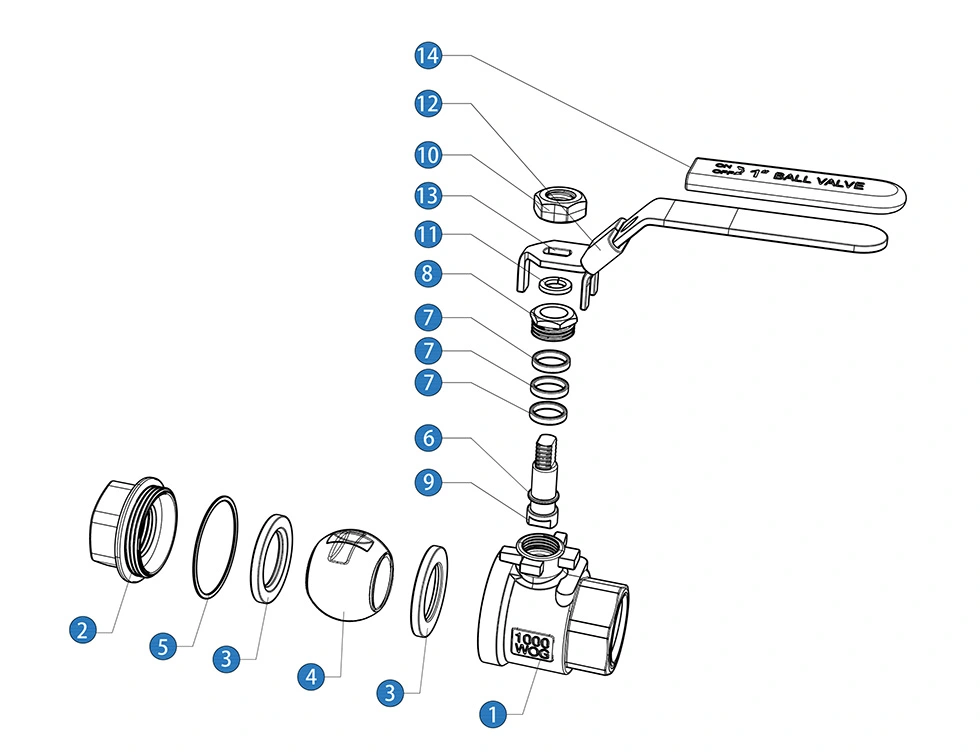

Ürün Parametreleri
| HAYIR | İsim | Malzeme(*Yok) | |
| 1 | Vücut | SS 316 | SS 304 |
| 2 | Kap | SS 316 | SS 304 |
| 3 | Top Koltuğu | PTFE | PTFE |
| 4 | Top | SS 316 | SS 304 |
| 5 | Conta | PTFE | PTFE |
| 6 | Sürtünme halkası | PTFE | PTFE |
| 7 | Kök paketleme | PTFE | PTFE |
| 8 | Bezi | SS 316 | SS 304 |
| 9 | Kök | SS 316 | SS 304 |
| 10 | Ceviz | SS 304 | SS 304 |
| 11 | Yaylı Rondela | SS 304 | SS 304 |
| 12 | Kilitleme Cihazı | SS 304 | SS 304 |
| 13 | Halletmek | SS | SS |
| 14 | Kol Kolu | PVC | PVC |
* N: Diş uçları ANSI B 2.1 NPT'ye göre
* B: Konu BS21 BSP'ye göre biter

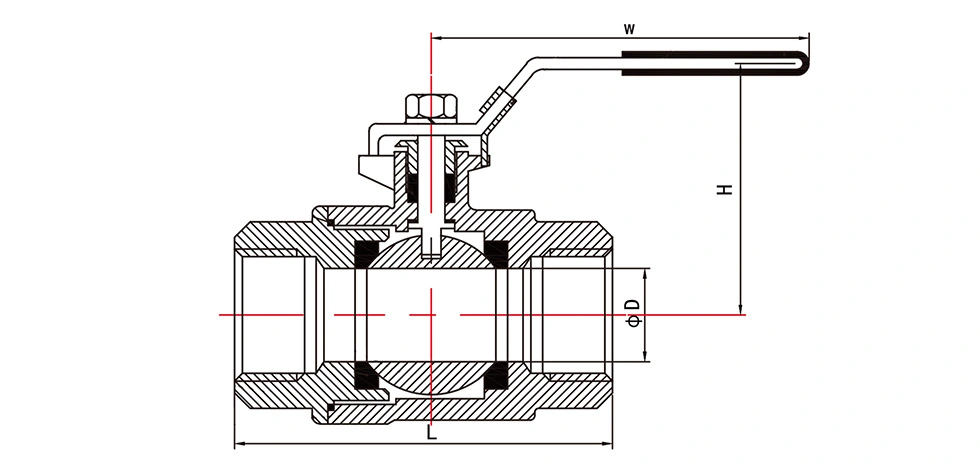

Genel Boyutlar:
| Boyut | Boyutlar (mm) | Ağırlık(g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv DEĞERLERİ
Kv (m3/h) = Vana boyunca 1 bar basınç düşüşü oluşturacak saatte metreküp cinsinden su akış hızı
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Avantajları
Bu küresel vana, rutin bakım nedeniyle kısa süreli aksamalara izin veren üretim hatları için mükemmel şekilde uygundur.
2 parçalı kilitlenebilir küresel vanaların 1 parçalı küresel vanalara göre avantajları
Tam delikli tasarım, minimum akış direnci sağlar
Çok çeşitli çalışma koşullarına uyacak çeşitli uç bağlantı seçenekleri
Üstün maksimum basınç kapasitesine sahip yüksek basınç dereceli modeller mevcuttur
2 parçalı kilitlenebilir küresel vanaların 3 parçalı küresel vanalara göre avantajları
Büyük hazır stok ve daha kısa üretim teslim süreleri
Toplu toptan siparişler için daha rekabetçi fiyatlandırma
Neden Şangay'ı Seçmelisiniz?
Tam Sertifikalar
Vanalarımız ASME B16.34 standartlarına göre üretilmektedir ve aşağıdakiler de dahil olmak üzere birçok çekirdek sertifikasına sahiptir: ISO9001 ve CE.
Daha Ağır Hizmet Ürün Tasarımı
Our valves use more material and thicker body walls than many common market products.
Hızlı Yanıt
Teknik personelimiz 24 saat görev başındadır. Acil sorunlar için istediğiniz zaman bizimle iletişime geçin.
Hızlı Küresel Teslimat
Sevkiyat ancak üretim tamamlandıktan ve tüm testler ilgili standartları karşıladıktan sonra düzenlenir. İyi kurulmuş bir Lojistik sistemi dünya çapında hızlı teslimatı sağlar.
SSS
Bu küresel vananın maksimum basınç değeri nedir?
Maksimum basınç değeri 6,3 MPa'dır.
Bu küresel vananın maksimum sıcaklık direnci nedir?
Vana malzemesi ve çalışma şartlarına bağlı olarak maksimum sıcaklık dayanımı 280°C'dir.
Vanalar için ne tür ambalaj kullanılıyor?
Her bir valf, dış ambalaj olarak kullanılan bir kontrplak kutuyla birlikte, kalın oluklu bir iç kartonla paketlenir. taşıma sırasında koruma.
Kilitleme Cihazlı 2PC Küresel Vana dikey olarak monte edilebilir mi?
Evet. Küresel vanalar genellikle gövde yukarıya bakacak veya yukarı bakacak şekilde yatay veya dikey olarak monte edilebilir. Montajın vanaya ve çalışma koşullarına uygun olması şartıyla aşağıya doğru. Aktüatör veya tutamak aynı zamanda operasyon için erişilebilir durumda kalmalıdır.
Küresel vanadaki patlama önleyici mil nedir?
Patlamayı önleyici bir gövde, valf gövdesinin dahili olarak valf gövdesinden çıkmasını önlemek üzere tasarlanmıştır. basınç. Bu tasarım, yüksek basınçlı sıvı kontrol uygulamaları için ek güvenlik sağlar.
Vanalarınız garanti kapsamında mı geliyor?
Shangtai, garanti süresinden sonra 1 yıl garanti ve ömür boyu teknik destek sağlar.
Minimum sipariş miktarı (MOQ) var mı?
MOQ, vana modeline ve sipariş gereksinimlerine bağlı olarak değişir. Belirli MOQ bilgileri için lütfen bizimle iletişime geçin.
