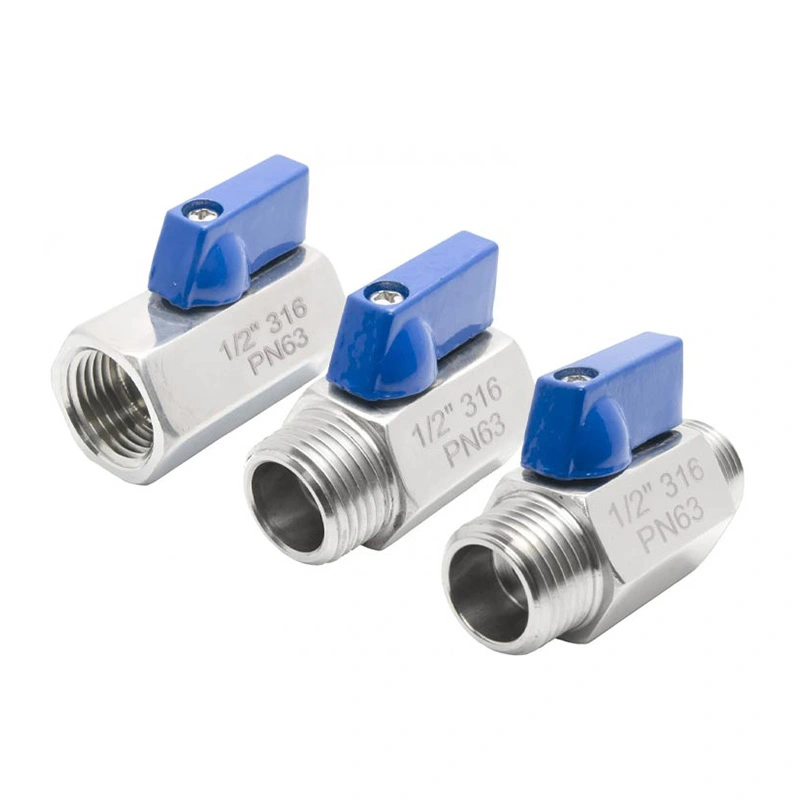

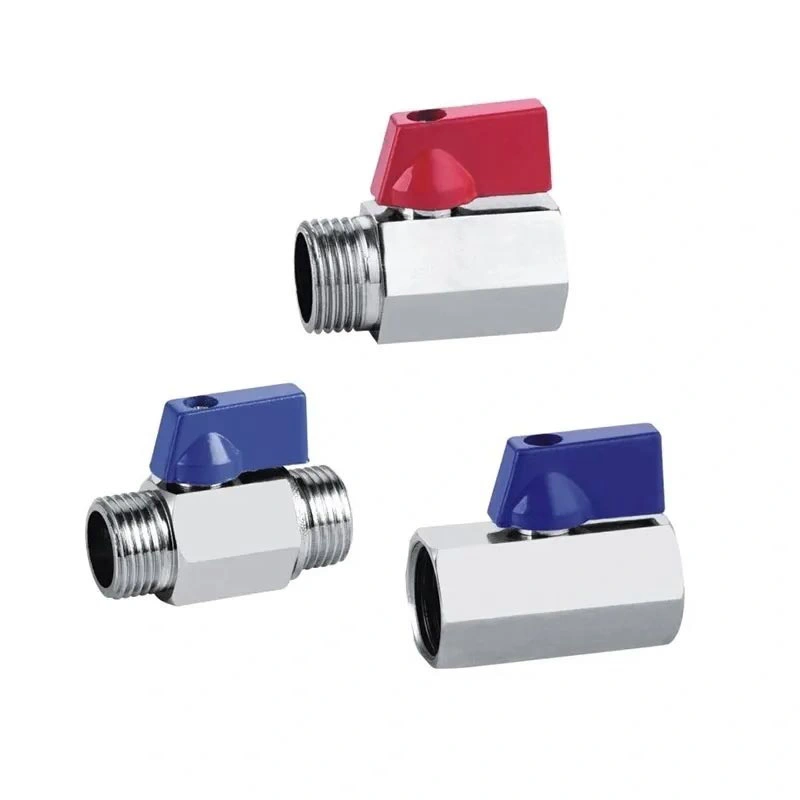

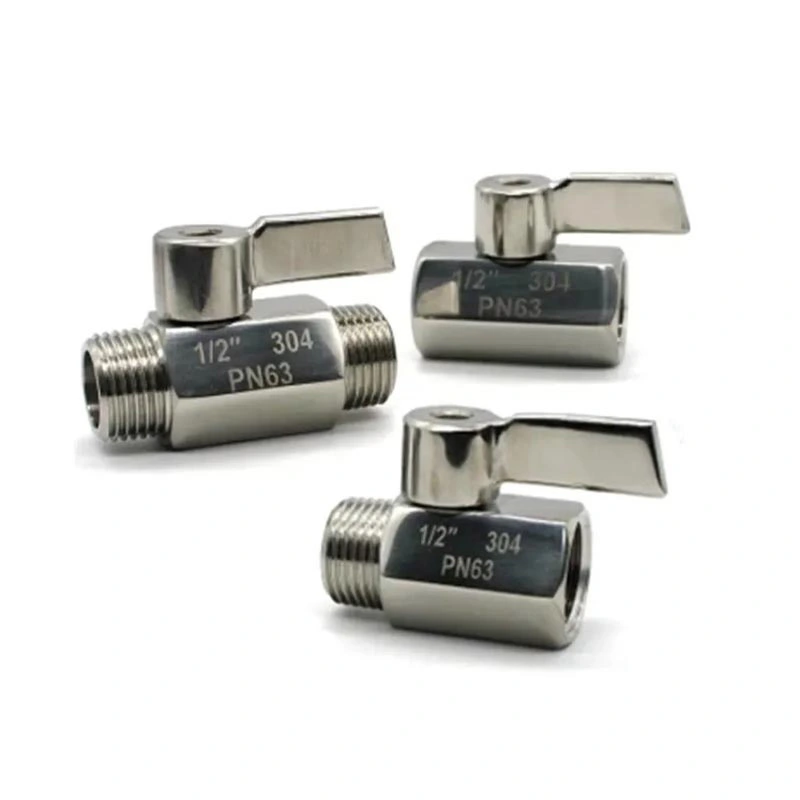

Paslanmaz Çelik Mini Küresel Vana

Paslanmaz Çelik Mini Küresel Vana, alanın sınırlı olduğu ancak çeyrek dönüşlü kapatma vanasının gerekli olduğu kompakt borular ve ekipmanlar için tasarlanmıştır. Paslanmaz çelik gövdesi, dişli NPT veya BSP bağlantıları ve kompakt çalıştırma kolu, onu küçük boru hattı düzenekleri, aletler ve sıvı taşıma ekipmanları için uygun hale getirir. Vana istenilen basınç, sıcaklık, ortam ve bağlantı özelliklerine göre seçilebilir.

Ana Boyutlar

Ürün Yapısı ve Özellikleri

Kompakt Çeyrek Turlu Çalışma

Valf, açma/kapama hizmeti için çeyrek dönüşlü bir bilye mekanizması kullanır. Kolun döndürülmesi topun konumunu değiştirir ve akış geçişini açar veya kapatır. Bu çalıştırma yöntemi, vananın sık çalıştırılması gereken veya basit bir kapatma fonksiyonunun gerekli olduğu uygulamalar için uygundur.

316 Paslanmaz Çelik Konstrüksiyon

Valf gövdesi ASTM A351 CF8M (316) olarak belirlenmiş olup, bilya ve gövde için ASTM A182 F316 kullanılmıştır. Bu malzeme kombinasyonu, korozyon direncinin ve malzeme uyumluluğunun önemli olduğu uygulamalar için paslanmaz çelik bir yapı sağlar. Gerçek uygunluk proses ortamına ve çalışma koşullarına göre kontrol edilmelidir.

NPT ve BSP Dişli Bağlantılar

Valf, uyumlu boru ve ekipmanlarla entegrasyon için NPT ve BSP dişli bağlantılarla mevcuttur. NPT ve BSP dişleri farklı diş standartları kullandığından ve değiştirilebilir bağlantılar olarak değerlendirilmemesi gerektiğinden, sipariş vermeden önce diş tipi onaylanmalıdır.

RPTFE Koltuk Yapılandırması

Standart yuva malzemesi RPTFE'dir (PTFE+15%fv). Koltuk seçiminde çalışma ortamı, çalışma sıcaklığı ve basıncı dikkate alınmalıdır. Uygulamanın agresif kimyasallar veya özel proses sıvıları içerdiği durumlarda, vana seçiminden önce malzeme uyumluluğu doğrulanmalıdır.

Seçimde Dikkat Edilmesi Gerekenler

Küçük bir küresel vana seçmek, boru boyutunu eşleştirmekten daha fazlasını gerektirir. Çalışma ortamı, basınç, sıcaklık, bağlantı türü ve mevcut kurulum alanının tümü dikkate alınmalıdır. Vananın basınç ve sıcaklık sınırları, kurulumdan önce gerçek çalışma koşullarına göre kontrol edilmelidir.

İş parçacıklı kurulumlar için, işlem hattının NPT veya BSP iş parçacıklarını kullanıp kullanmadığını doğrulayın. Erişimi kısıtlı ekipmanlar için, kolun konumunu ve vananın etrafındaki mevcut boşluğu kontrol edin. Bileşenlerin erken aşınmasını önlemek için yuva ve sızdırmazlık malzemeleri aynı zamanda proses sıvısıyla da uyumlu olmalıdır.

Uygulama Senaryoları

Paslanmaz Çelik Mini Küresel Vana, daha küçük bir vana düzenlemesinin gerekli olduğu kompakt akışkan sistemlerinde ve ekipmanlarda kapatma hizmeti için kullanılabilir. Tipik uygulamalar şunları içerir:

Su temini ve drenaj sistemleri

Pnömatik ekipman ve basınçlı hava hatları

Enstrümantasyon ve test ekipmanları

Küçük makine ve otomasyon ekipmanları

Soğutma sistemleri ve filtreleme üniteleri

Laboratuvar ve sıhhi tesisat tesisatları

Hafif endüstriyel sıvı taşıma sistemleri

Kurulum ve Bakım

Kurulumdan önce vana boyutunu, diş tipini, basınç değerini, sıcaklık aralığını ve malzeme uyumluluğunu doğrulayın. Boru dişlerini temizleyin ve bağlantıyı veya sızdırmazlık yüzeyini etkileyebilecek yabancı parçacıkları temizleyin. Seçilen bağlantı için uygun bir diş sızdırmazlık yöntemi kullanın ve aşırı sıkma kuvvetinden kaçının.

Kurulumdan sonra kolu tam çeyrek dönüş aralığı boyunca çalıştırın ve sistemin devreye alınması sırasında bağlantıda sızıntı olup olmadığını kontrol edin. Bakım sırasında, dahili bileşenlerin incelenmesinden veya değiştirilmesinden önce vanayı basınç kaynağından ayırın.

Kalite ve Dokümantasyon

Üretim denetimi, geçerli ürün ve sipariş gereksinimlerine göre boyut kontrollerini, malzeme doğrulamasını, montaj denetimini ve basınç veya sızdırmazlık testlerini içerebilir. Boyut onayı ve proje seçimi için ürün çizimleri ve teknik özellikler sunulabilir. Gerektiğinde malzeme dokümantasyonu ve muayene kayıtları da düzenlenebilir.

SSS

S1: Paslanmaz Çelik Mini Küresel Vana ne için kullanılır?

A Paslanmaz Çelik Mini Küresel VanaEsas olarak kompakt borularda, ekipman ve enstrüman sistemlerinde açma/kapama sıvısı kontrolü için kullanılır. Belirtilen basınç ve sıcaklık aralığında uyumlu su, hava, yağ ve diğer endüstriyel ortamlar için uygundur.

S2: NPT ve BSP iş parçacıkları arasındaki fark nedir?

NPT ve BSP, farklı diş profilleri ve spesifikasyonlara sahip farklı diş standartlarıdır. Valf dişi, eşleşen boru veya bağlantı parçasıyla eşleşmelidir, bu nedenle sipariş vermeden önce gerekli diş standardı onaylanmalıdır.

S3: Vana için hangi malzemeler kullanılıyor?

Standart konfigürasyonda gövde için ASTM A351 CF8M (316), bilye ve gövde için ASTM A182 F316 ve yuva için RPTFE (PTFE+%15fv) kullanılır. Talep üzerine diğer malzemeler de mevcuttur.

S4: Valf hangi basınç ve sıcaklığı kaldırabilir?

Listelenen maksimum basınç 285PSI ve sıcaklık aralığı -25°C~150°C'dir. İzin verilen gerçek çalışma koşulları, vana boyutuna, ortama, sıcaklığa ve geçerli basınç-sıcaklık oranına göre doğrulanmalıdır.

S5: Sipariş vermeden önce ürün çizimi talep edebilir miyim?

Evet. Vana boyutunu, bağlantı tipini, montaj boyutlarını ve diğer gerekli parametreleri üretimden önce doğrulamak için boyut çizimleri ve teknik özellikler sağlanabilir.

S6: Valf malzemesi doğrulanabilir mi?

Evet. Malzeme doğrulaması ve ilgili muayene dokümantasyonu, vana konfigürasyonuna ve sipariş gereksinimlerine göre düzenlenebilir. Sipariş verirken geçerli denetim kapsamı teyit edilmelidir.

S7: Farklı malzemeler mevcut mu?

Evet. Gerekli basınç, sıcaklık ve ortam uyumluluğuna bağlı olarak özel çalışma koşulları için diğer gövde, bilya, gövde, yuva ve sızdırmazlık malzemesi kombinasyonları düşünülebilir.
