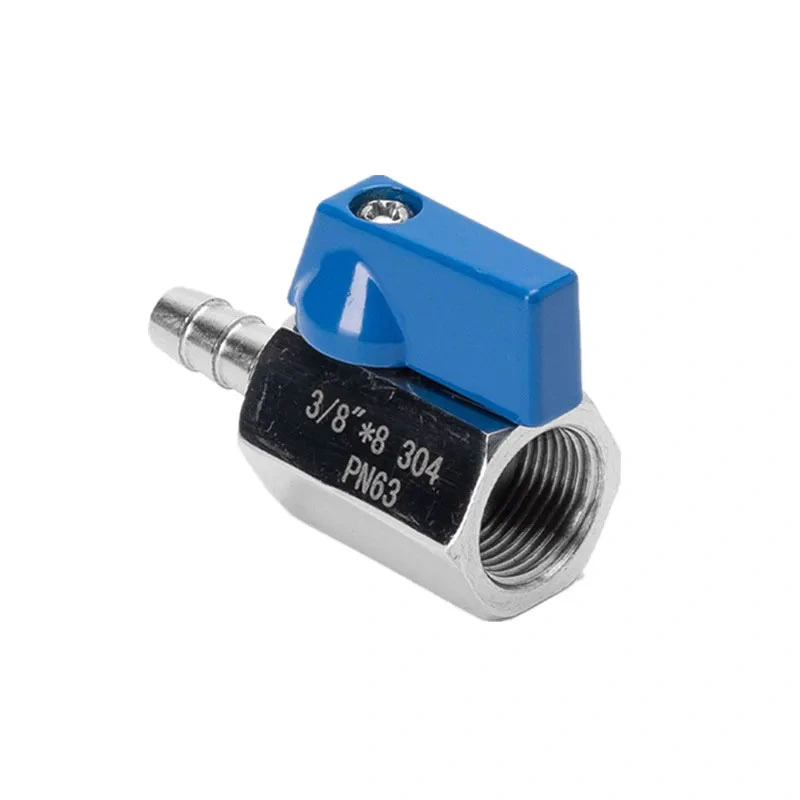

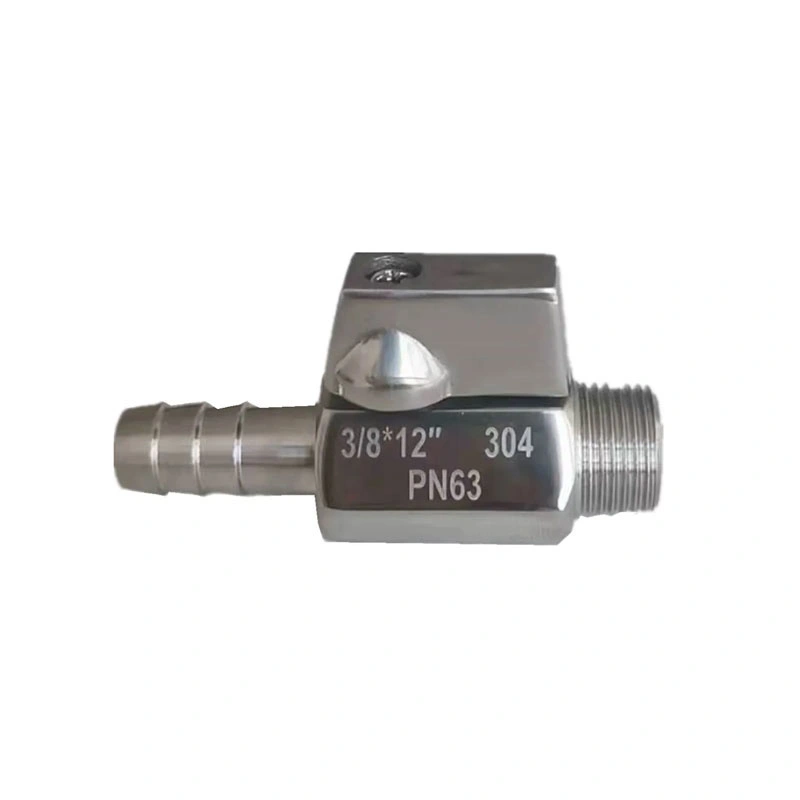

Paslanmaz Çelik Dişli Nipel Hortum Mini Küresel Vana

Kompakt akışkan hatları genellikle dişli boruları ve esnek hortumları sınırlı bir kurulum alanına bağlayabilen bir vana gerektirir. Paslanmaz Çelik Dişli Nipel Hortum Mini Küresel Vana, dişli bir nipeli bir hortum bağlantısıyla tek bir düzenekte birleştirerek, çeyrek turlu çalıştırma mekanizması aracılığıyla rahat açma/kapama kontrolü sağlar. Kompakt konfigürasyonu, alanın kısıtlı olduğu ekipman ve boru düzenleri için uygundur.

Ana Boyutlar

Ürün Yapısı ve Özellikleri

Dişli ve Hortum Bağlantısı

Valf, dişli bağlantıyı hortum nipeli ile tek bir kompakt yapıda birleştirir. Dişli taraf uyumlu NPT veya BSP boru bileşenlerine bağlanabilirken, nipel tarafı uygun bir esnek hortum ve kelepçe düzenlemesi için tasarlanmıştır. Montajdan önce hortumun iç çapı ve bağlantı boyutları teyit edilmelidir.

316 Paslanmaz Çelik Konstrüksiyon

Valf gövdesi ASTM A351 CF8M (316) olarak belirlenmiş olup, bilya ve gövde için ASTM A182 F316 kullanılmıştır. Bu paslanmaz çelik yapı, malzeme uyumluluğu ve korozyon direncinin gerekli olduğu uygulamalar için uygundur. Gerçek uygunluk çalışma ortamına, konsantrasyona, sıcaklığa ve diğer hizmet koşullarına bağlıdır.

Çeyrek Turlu Kapatma

Bilye mekanizması çeyrek dönüşlü açma-kapama işlemi sağlar. Kol konumu, vananın çalışma durumunu gösterir ve vananın kompakt akışkan sistemlerinde basit açma/kapama izolasyonu için kullanılmasına olanak tanır. Bu vana hassas akış düzenlemesi yerine kapatma hizmeti için tasarlanmıştır.

RPTFE Koltuk

Standart koltuk RPTFE'dir (PTFE+15%fv). Koltuk malzemesi seçimden önce proses ortamına ve çalışma sıcaklığına göre kontrol edilmelidir. Belirli kimyasal veya sıcaklık uyumluluğu gerektiren uygulamalar için farklı malzeme kombinasyonları düşünülebilir.

Diş ve Hortum Bağlantı Seçimi

NPT ve BSP farklı iş parçacığı standartlarıdır ve birbirinin yerine kullanılabilir olarak değerlendirilmemelidir. Valf dişi, eşleşen bağlantı parçasına veya boru hattı bağlantısına uygun olmalıdır. Hortum nipelini bağlarken uyumlu iç çapa sahip bir hortum seçin ve çalışma koşullarına uygun bir kelepçe veya bağlantı yöntemi kullanın.

Sınırlı alana sahip ekipmanlar için kurulumdan önce genel vana boyutlarını ve kol açıklığını kontrol edin. Hortum ayrıca vana bağlantısına aşırı bükülme, bükülme veya harici yükleme yapılmadan yönlendirilmelidir.

Uygulama Senaryoları

Paslanmaz Çelik Dişli Nipel Hortumlu Mini Küresel Vana, hortum bağlantısı ve manuel kapatmanın gerekli olduğu kompakt akışkan hatları için uygundur. Tipik uygulamalar şunları içerir:

Hortum su temini ve drenaj hatları

Basınçlı hava ve pnömatik ekipmanlar

Filtreleme, soğutma ve temizleme ekipmanları

Pompa bağlantıları ve drenaj çıkışları

Numune alma ve laboratuvar ekipmanları

Sulama ve ilaçlama sistemleri

Hafif endüstriyel sıvı taşıma ekipmanları

Kurulum ve Bakım

Kurulumdan önce vana boyutunu, NPT veya BSP diş tipini, hortum bağlantı boyutunu, çalışma basıncını ve sıcaklığını doğrulayın. Karşılaşma bağlantılarını temizleyin ve sızdırmazlık yüzeylerinin kir veya yabancı parçacıklardan arınmış olduğundan emin olun. Dişli bağlantılar vana gövdesine aşırı kuvvet uygulanmadan uygun yöntemle sıkılmalıdır.

Kurulumdan sonra, sistemin devreye alınması sırasında hortum bağlantısını ve dişli bağlantıyı kontrol edin. Sorunsuz hareketi teyit etmek için kolu tam çeyrek dönüş aralığı boyunca çalıştırın. Bakımdan önce vanayı basınç kaynağından ayırın ve bağlı hattaki kalan basıncı boşaltın.

Basınç ve Sıcaklık Hususları

Listelenen maksimum basınç 285PSI'dir ve belirtilen sıcaklık aralığı -25°C~150°C'dir. Bu değerler vana boyutu, çalışma ortamı ve geçerli basınç-sıcaklık değeri ile birlikte dikkate alınmalıdır. Vana sisteme takılmadan önce gerçek çalışma koşulları doğrulanmalıdır.

Teknik Dokümantasyon

Boyut onayı ve proje seçimi için ürün çizimleri ve teknik özellikler sunulabilir. Malzeme bilgileri, muayene kayıtları ve diğer geçerli ürün belgeleri de vana konfigürasyonuna ve sipariş gereksinimlerine göre düzenlenebilir.

SSS

S1: Paslanmaz Çelik Dişli Nipel Hortum Mini Küresel Vana ne için kullanılır?

A Paslanmaz Çelik Dişli Nipel Hortum Mini Küresel Vanadişli boru hattı bağlantısını esnek bir hortum bağlantısıyla birleştiren kompakt akışkan sistemlerinde manuel açma/kapama kontrolü için kullanılır. Belirtilen çalışma limitleri dahilinde uyumlu su, hava, yağ ve diğer ortamlarla kullanılabilir.

S2: Valf doğrudan esnek bir hortuma bağlanabilir mi?

Nipel tarafı, uygun bir hortum bağlantısı ve kelepçe düzeni kullanılarak uyumlu bir hortuma bağlantı için tasarlanmıştır. Hortum boyutu, iç çapı ve bağlantı yöntemi vana boyutlarına ve çalışma koşullarına uygun olmalıdır.

S3: NPT ve BSP versiyonları mevcut mu?

Evet. Listelenen iplik standartları NPT ve BSP'dir. Karşılaşma borusu, bağlantı parçası veya ekipman bağlantısıyla eşleşecek şekilde gerekli diş tipi sipariş sırasında belirtilmelidir.

S4: Bu vana basınçlı hava sistemleri için uygun mudur?

Evet, belirtilen basınç ve sıcaklık limitleri dahilinde uyumlu basınçlı hava uygulamaları için düşünülebilir. Valf boyutu, bağlantı yöntemi ve sızdırmazlık malzemeleri, gerçek pnömatik sistem gereksinimlerine göre kontrol edilmelidir.

S5: Valf gövdesi için hangi malzeme kullanılıyor?

Standart gövde malzemesi ASTM A351 CF8M'dir (316). Bilya ve gövde ASTM A182 F316, yuva ise RPTFE'dir (PTFE+15%fv). Talep üzerine diğer malzemeler de mevcuttur.

S6: Sipariş vermeden önce çizim talep edebilir miyim?

Evet. Üretim öncesinde vana boyutunu, diş tipini, hortum bağlantısını ve montaj boyutlarını teyit etmek için boyut çizimleri ve teknik özellikler sunulabilir.

S7: Vana seçimi için hangi bilgilere ihtiyaç vardır?

Lütfen gerekli boyutu, NPT veya BSP diş standardını, hortum boyutunu, çalışma ortamını, basıncı, sıcaklığı ve kurulum gereksinimlerini sağlayın. Bu bilgi uygun valf konfigürasyonunun doğrulanmasına yardımcı olur.
