3PC Küresel Vanalar

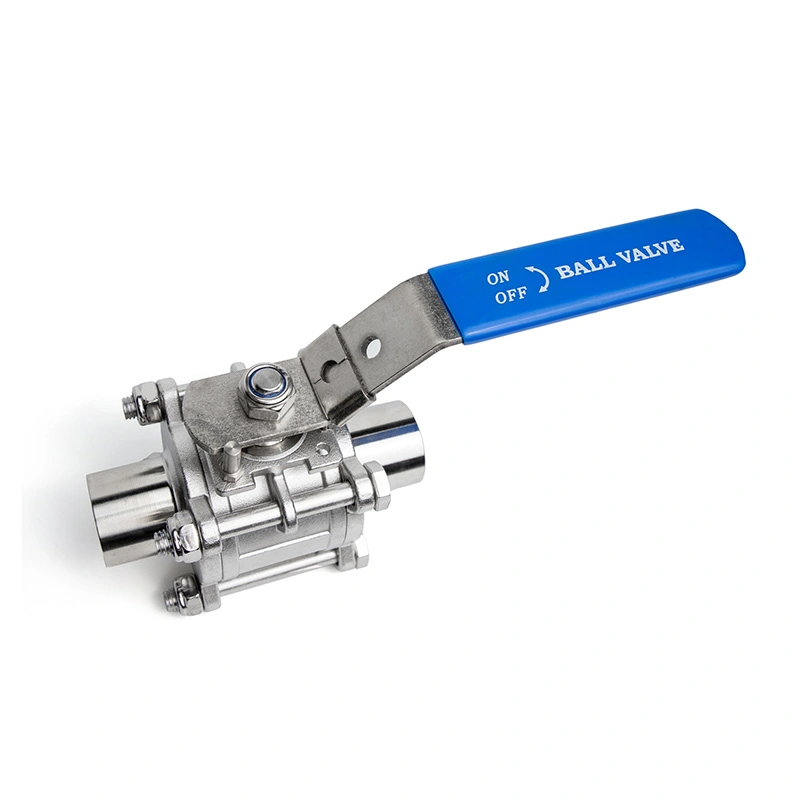

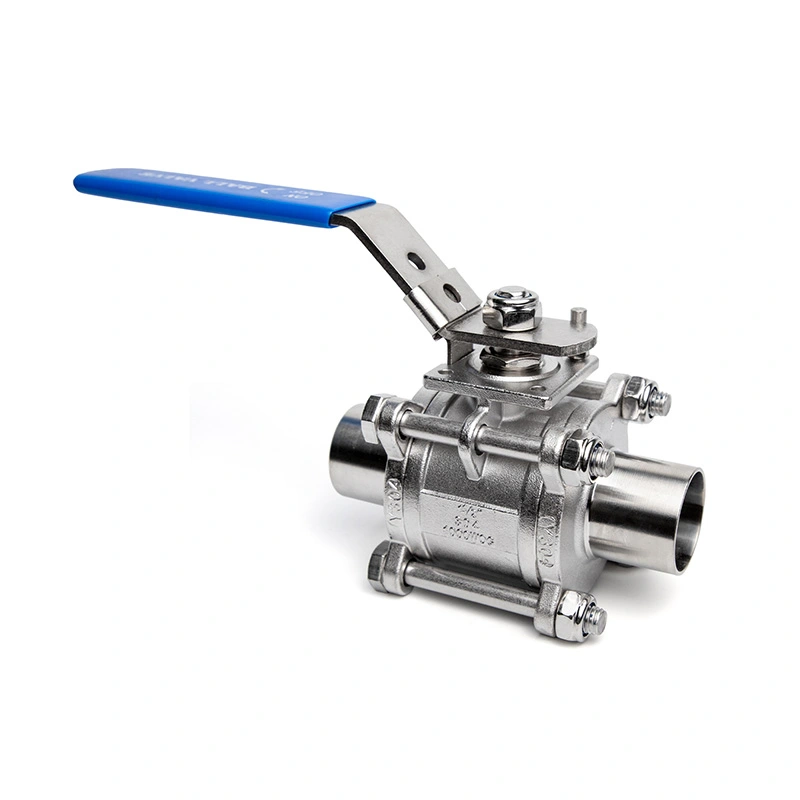

3 Parça Tam Kapsüllü Alın Kaynaklı Sıhhi Küresel Vana
Shangtai 3 Parça Tamamen Kapsüllenmiş Alın Kaynaklı Sıhhi Küresel Vana, alın kaynak uçları yaklaşık Ra 0,15μm'ye kadar tamamlanmış 304/316 paslanmaz çelikten mevcuttur. Tamamen kapsüllenmiş contaları ve pürüzsüz iç akış yolu, ürün kalıntısını azaltmak ve CIP/SIP temizliğini desteklemek için tasarlanmıştır. Uygulanabilir konfigürasyonlar için ISO 9001 ve CE belgeleri mevcuttur; bu da vanayı hijyenik sıvı işleme sistemlerine uygun hale getirir.
Bu 3 Parçalı Tamamen Kapsüllenmiş Alın Kaynaklı Sıhhi Küresel Vana, hijyenik boru sistemlerine kalıcı bağlantı için alın kaynaklı uçlar kullanır. Kaynak uçlarının iç ve dış yüzeyleri yaklaşık Ra 0,15μm yüzey pürüzlülüğüne kadar işlenir, böylece pürüzsüz bir kaynak yüzeyi sağlanır ve bağlantı çevresinde kalıntıların birikebileceği alanlar azaltılır.
Valf, açıktaki boşlukları ve ürün tutulmasını sınırlamak için pürüzsüz bir koruyucu yapı içine yerleştirilmiş elastik sızdırmazlık elemanı ile tamamen kapsüllenmiş contalar kullanır. 304 veya 316 paslanmaz çelik olarak mevcuttur ve sıhhi işlemler ve CIP/SIP temizliği için cilalı bir iç akış geçişiyle birlikte tedarik edilebilir. Üç parçalı yapı, vana izole edilip basınçsız hale getirildikten sonra inceleme ve değiştirme için dahili sızdırmazlık bileşenlerine erişim sağlar.
Ana Boyutlar
| Boyut | 1/4"-6" |
| Basınç Sınıfı | CL150 |
| Sıhhi kaynak uçları | EN10357(DIN11850) / ISO1127 |
| Maksimum Basınç | 285psi |
| Tasarım ve üretim standartları | ASME B16.34 |
| Test ve muayene | API598 |
| Basınç-Sıcaklık Değerleri | ASME B16.34 |
| Sıcaklık Aralığı | -25°C~150°C |
| Gövde malzemesi | ASTM A351 CF8M（316） |
| Top Malzemesi | ASTM A182 F316 |
| Kök Malzemesi | ASTM A182 F316 |
| Koltuk Malzemesi | RPTFE(PTFE+15%fv) |
| Seçenekler | Talep üzerine diğer malzemeler de mevcuttur. |

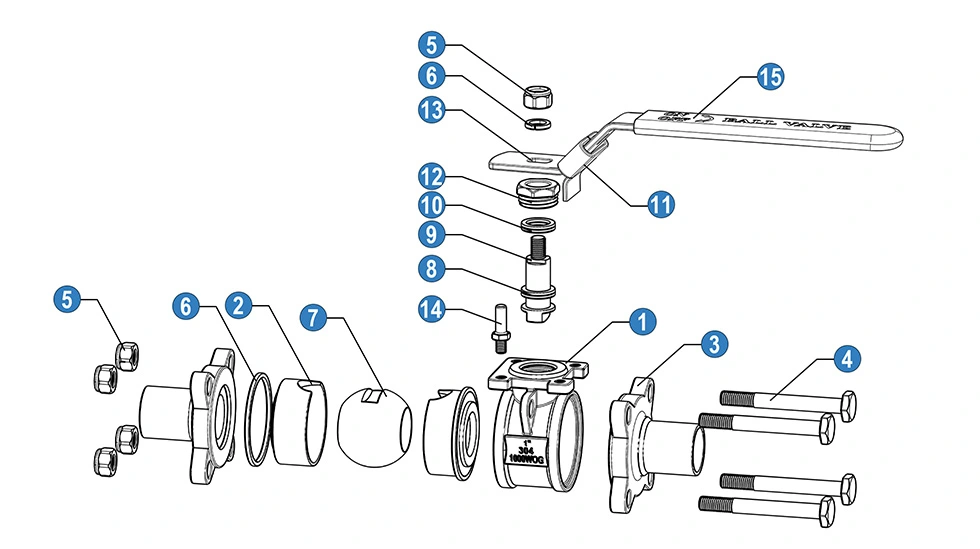

| HAYIR | İsim | Malzeme (*N/B) | |
| 1 | Vücut | SS 316 | SS 304 |
| 2 | Top Koltuğu | PTFE | PTFE |
| 3 | Kap | SS 316 | SS 304 |
| 4 | Sürgü | SS 304 | SS 304 |
| 5 | Ceviz | SS 304 | SS 304 |
| 6 | Yaylı Rondela | SS 304 | SS 304 |
| 7 | Top | SS 316 | SS 304 |
| 8 | Sürtünme halkası | PTFE | PTFE |
| 9 | Kök | SS 316 | SS 304 |
| 10 | Kök paketleme | PTFE | PTFE |
| 11 | Kilitleme Cihazı | SS 304 | SS 304 |
| 12 | Bezi | SS 316 | SS 304 |
| 13 | Halletmek | SS | SS |
| 14 | Durdurma Pimi | SS 201 | SS 201 |
| 15 | Kol Kolu | PVC | PVC |
· N: Diş, ANSI B 2.1 NPT'ye göre biter
· B: Konu BS21 BSP'ye göre biter

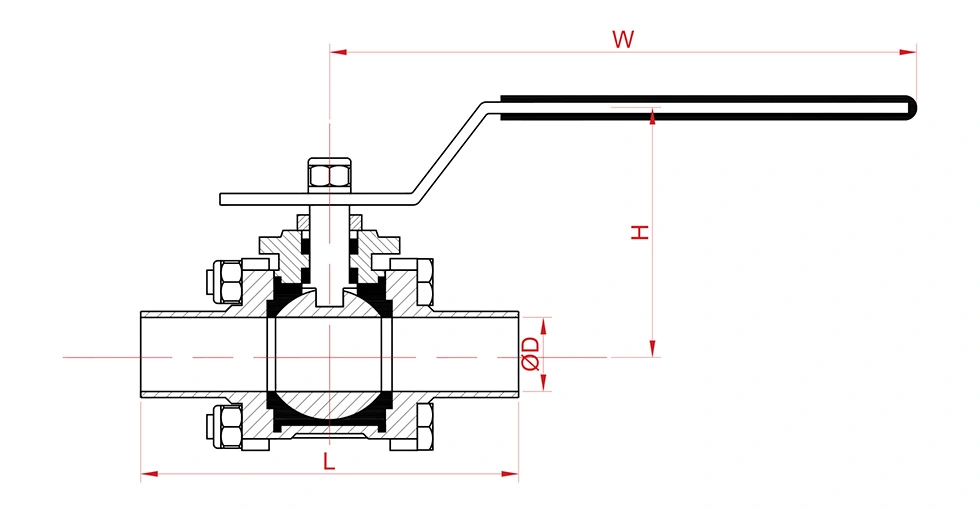

Genel Boyutlar
| Boyut | Boyutlar (mm) | Ağırlık(kg) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv DEĞERLERİ
Kv (m3/h) = 1 b'lik basınç düşüşü yaratacak suyun metreküp/saat cinsinden akış hızı Valf boyunca çubuk.
| Boyut | Boyutlar (mm) | Ağırlık(kg) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Ürün Avantajları
1. Hassas Tornalanmış Alın Kaynaklı Uçlar
Kaynak uçlarının hem iç hem de dış yüzeyleri Ra ≈ 0,15μm'ye kadar hassas bir şekilde işlenerek yüksek eşeksenlilik ve Sahadaki sıhhi boru hatlarıyla sıkı uyum, istikrarlı kaynak kalitesini garanti eder ve gizli sıhhi riskleri ortadan kaldırır bağlantı noktalarında.
2. Tamamen Kapsüllenmiş Sızdırmazlık Yapısı
Tamamen kapsüllenmiş conta tasarımı, elastik sızdırmazlık çekirdeğini tamamen sararak açıkta kalan elastomer boşlukları ortadan kaldırır ve sıvı tutma alanları. Orta düzeydeki birikimi ve mikrobiyal büyümeyi etkili bir şekilde önleyerek uzun vadeli koruma sağlar. Hijyenik performans ve temizlik prosedürlerini basitleştirme.
3. Premium Sıhhi Sınıf Paslanmaz Çelik
304 ve 316 paslanmaz çelik seçenekleri bulunan valf, mükemmel korozyon direnci ve mekanik özellikler sunar. gücü. Aynayla parlatılmış iç akış yolu, minimum dirençle, tamamen pürüzsüz sıvı aktarımı sağlar sıhhi endüstriyel boru gereksinimlerine uygundur.
4. Kolay Bakım için 3PC Bölünmüş Yapı
Üç parçalı bölünmüş gövde, kesmeden doğrudan boru hattı üzerinde tam sökme ve conta değiştirme işlemine olanak tanır tüm hat boyunca çalışarak sistemin aksama süresini büyük ölçüde azaltır ve günlük işletme ve bakım maliyetlerini düşürür.
SSS
1. Bu sıhhi küresel vana hangi sertifikalara sahiptir?
Üretim sistemimiz ISO 9001 sertifikasına sahiptir ve geçerli küresel sıhhi vana konfigürasyonları için CE belgeleri mevcuttur. Mevcut sertifika ve belgeler, spesifik ürün ve sipariş gerekliliklerine göre onaylanabilir.
2. Bu valf için hangi gövde malzemeleri mevcut?
Standart gövde malzemesi seçenekleri 304 paslanmaz çelik ve 316 paslanmaz çeliktir. Çalışma ortamına, sıcaklığa ve korozyon koşullarına göre uygun kalite seçilebilir.
3. Alın kaynak uçlarının işleme doğruluğu nasıldır?
Alın kaynağı uçlarının iç ve dış yüzeyleri yaklaşık Ra 0,15μm yüzey pürüzlülüğüne kadar işlenir. Bu, pürüzsüz bir kaynak yüzeyi sağlar ve uyumlu sıhhi borularla doğru bağlantıyı destekler.
4. 3 Parçalı Tam Kapsüllü Alın Kaynaklı Sıhhi Küresel Vana'nın ana özellikleri nelerdir?
Valf, alın kaynaklı uçları, tamamen kapsüllenmiş contaları ve 304 veya 316 paslanmaz çelik yapıyı birleştirir. Pürüzsüz iç konfigürasyon, CIP veya SIP temizliğinin gerekli olduğu sıhhi işleme sistemleri için uygundur.
5. Yerinde inceleme için fabrikanızı ziyaret edebilir miyiz?
Evet. Fabrika Wenzhou, Zhejiang, Çin'de, Wenzhou Havaalanı'ndan arabayla yaklaşık 10 dakika uzaklıkta bulunmaktadır. Ziyaret programına göre resepsiyon desteği sağlanarak fabrika ziyaretleri önceden ayarlanabilmektedir.
