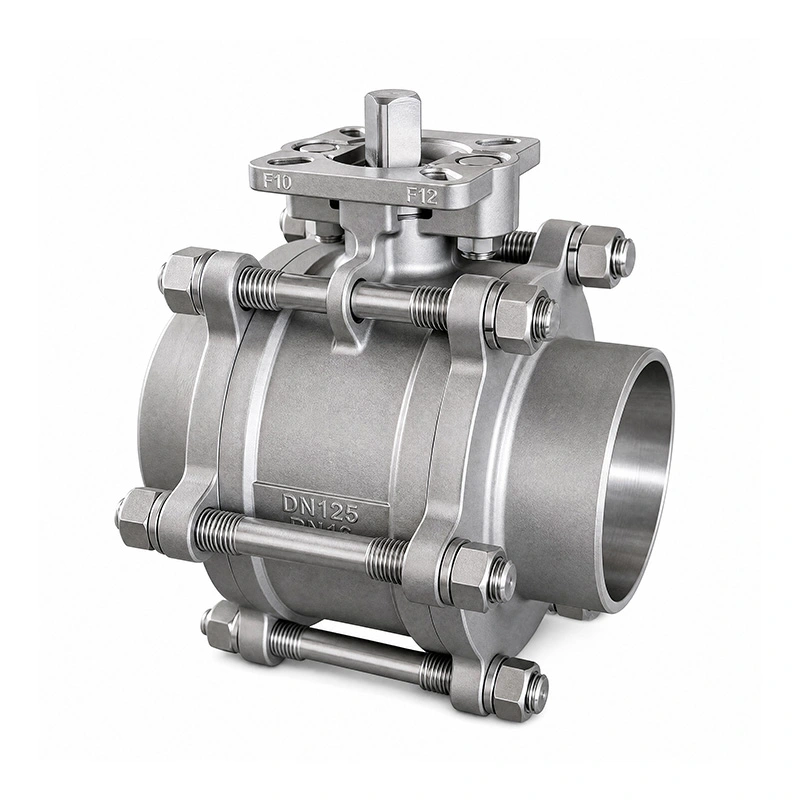

3PC Alın Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana Genişletilmiş Kök

3PC Alın Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana Uzatılmış Mil, kalıcı boru hattı bağlantısı için alın kaynaklı uçlara ve vana çalışma noktasının borudan uzağa konumlandırılması gereken uygulamalar için uzatılmış bir gövdeye sahiptir. Üç parçalı gövde, bakım için dahili bileşenlere erişilmesini sağlarken ISO 5211 montaj pedi, pnömatik veya elektrikli aktüatörlerin doğrudan kurulumunu destekler.

Ana Boyutlar

Ürün Özellikleri

1. Alın Kaynaklı Boru Hattı Bağlantısı

Valf, ASME B16.25'e göre üretilmiş alın kaynaklı uçları kullanır. Vananın doğrudan boru hattına kaynaklanması, dişli veya flanşlı bağlantılar olmadan sabit bir bağlantı sağlar ve bu konfigürasyonu kalıcı endüstriyel boru tesisatı için uygun hale getirir.

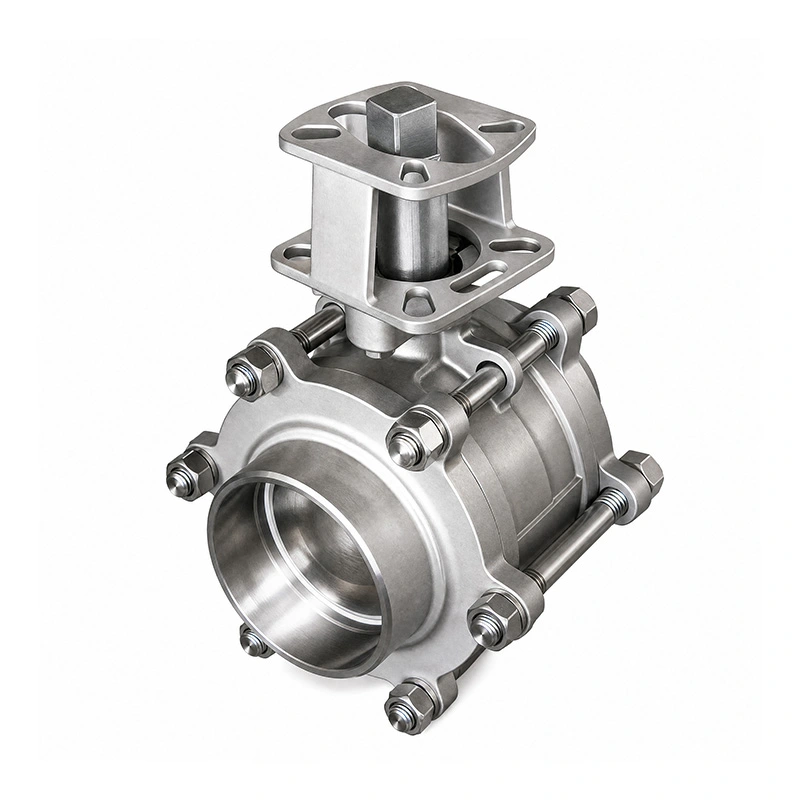

2. Genişletilmiş Kök Yapılandırması

Uzatılmış gövde, kol veya aktüatör ile boru hattı arasında ilave çalışma boşluğu sağlar. Yalıtım, boru düzenlemesi veya kurulum koşullarının standart bir valf gövdesine erişimi sınırladığı durumlarda kullanışlıdır.

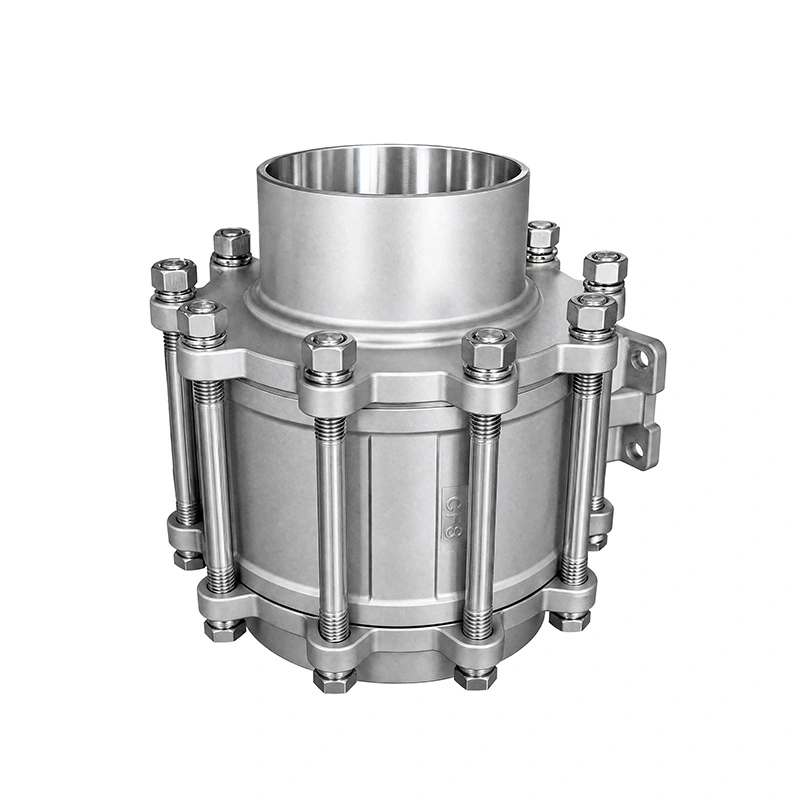

3. Bakım İçin Üç Parçalı Gövde

Üç parçalı yapı, inceleme veya değiştirme gerektiğinde dahili valf bileşenlerine erişim sağlar. Yuva ve sızdırmazlık bileşenlerinin bakımı, valf grubunun tamamı değiştirilmeden yapılabilir.

4. Paslanmaz Çelik Vana Yapısı

3PC Alın Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana Uzatılmış Kök, gövde için ASTM A351 CF8M (316) ve bilye ve gövde için ASTM A182 F316 kullanır. RPTFE koltuğu -25°C ile 150°C arasında listelenen sıcaklık aralığı için belirtilmiştir.

Aktüatör Montajı

Vana, doğrudan aktüatörün kurulumu için ISO 5211 montaj pediyle donatılmıştır. Pnömatik veya elektrikli aktüatörler vana boyutuna, çalışma torkuna ve kontrol gereksinimlerine göre seçilebilir. Uyumluluğun sağlanması için sipariş vermeden önce aktüatör montaj arayüzü kontrol edilmelidir.

Standartlar ve Denetim

Tasarım ve üretim ASME B16.34'e uygundur ve alın kaynaklı uçlar ASME B16.25'e göredir. Valf testi ve muayenesi API 598'e göre gerçekleştirilir. Basınç-sıcaklık değerleri ayrıca ASME B16.34'e de atıfta bulunur.

Üretim denetimi, malzeme doğrulamasını, basınç testini, sızdırmazlık denetimini ve tamamlanmış valf kontrollerini kapsar. Vana konfigürasyonuna ve sipariş gereksinimlerine göre malzeme test raporları ve geçerli ürün belgeleri sağlanabilir.

Uygulamalar

3PC Alın Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana Uzatılmış Kök, kalıcı kaynaklı bağlantı ve erişilebilir vana çalışması gerektiren endüstriyel boru sistemleri için tasarlanmıştır. Tipik uygulamalar arasında kimyasal işleme, petrokimya sistemleri, farmasötik ekipmanlar, yiyecek ve içecek işleme, enerji üretimi ve su arıtma yer alır.

Seçimden önce boru hattı ortamını, basıncını, sıcaklığını, boru boyutunu, kaynak özelliklerini ve mevcut kurulum alanını onaylayın. Valf malzemeleri ve yuva konfigürasyonunun servis ortamıyla uyumluluğu da kontrol edilmelidir.

SSS

1. 3PC Alın Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana Uzatılmış Kökün ana uygulamaları nelerdir?

Kaynaklı bağlantı ve genişletilmiş vana erişiminin gerekli olduğu endüstriyel boru sistemlerinde kullanılır. Uygulamalar arasında kimya, petrokimya, ilaç, yiyecek ve içecek, enerji ve su arıtma sistemleri yer alır.

2. Alın kaynaklı uçlara hangi standart uygulanır?

Alın kaynaklı uçlar ASME B16.25'e göre belirtilmiştir. Kaynak spesifikasyonu kurulumdan önce boru hattı tasarımına göre kontrol edilmelidir.

3. Aktüatör doğrudan monte edilebilir mi?

Evet. Valf, pnömatik veya elektrikli aktüatörün kurulumu için ISO 5211 montaj pedine sahiptir. Aktüatör seçimi vana boyutuna, çalışma torkuna ve kontrol gereksinimlerine göre yapılmalıdır.

4. Standart konfigürasyonda hangi malzemeler kullanılıyor?

Gövde ASTM A351 CF8M (316), bilya ve gövde ise ASTM A182 F316'dır. Standart koltuk RPTFE'dir (PTFE+15%fv). Talep üzerine diğer malzemeler de mevcuttur.

5. Maksimum basınç ve sıcaklık aralığı nedir?

Listelenen maksimum basınç 285psi'dir ve sıcaklık aralığı -25°C ile 150°C arasındadır. Gerçek çalışma sınırları, vana boyutuna, ortama ve geçerli basınç-sıcaklık değerlerine göre onaylanmalıdır.

6. Vana özelleştirilebilir mi?

Evet. Gerekli ortam, basınç, sıcaklık ve montaj koşullarına göre diğer malzeme ve bileşen konfigürasyonları da temin edilebilir.
