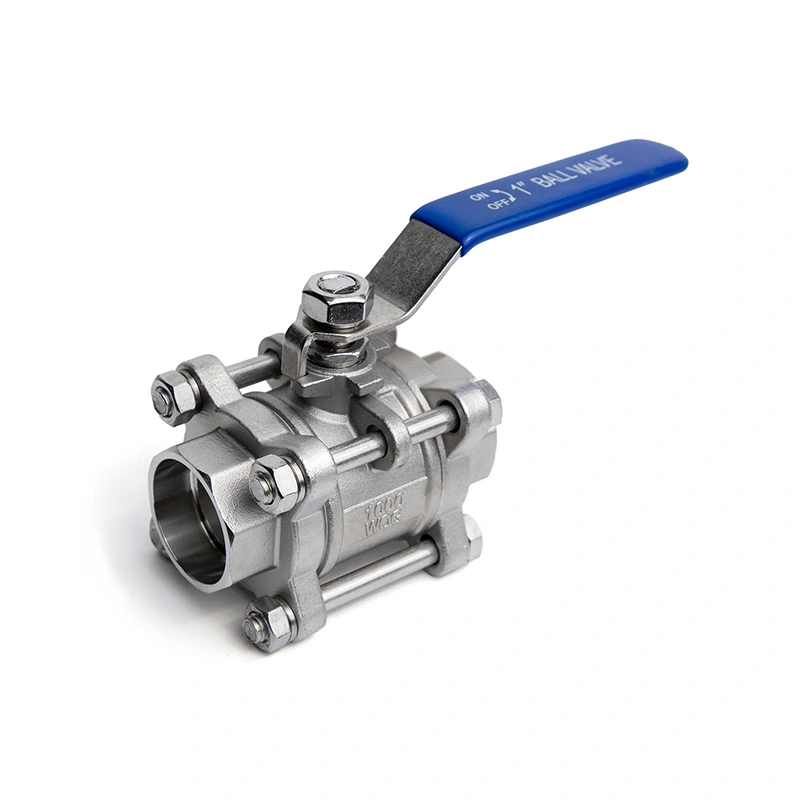

3PC Soket Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana
Kaynaklı bağlantılara sahip endüstriyel borular için, 3PC Soket Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana, kompakt boru hattı kurulumu için paslanmaz çelik gövdeyi üç parçalı yapı ve soket kaynak uçlarıyla birleştirir. Shangtai, petrol, gaz, kimyasal işleme ve su arıtma sistemleri için bu konfigürasyonu, farklı proje gereksinimleri için fabrika teklifleri, toplu siparişler ve spesifikasyona dayalı OEM hizmetiyle sunmaktadır.
3PC Soket Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana, kompakt, kalıcı boru hattı bağlantıları için üç parçalı paslanmaz çelik gövdeyi soket kaynak uçlarıyla birleştirir. Its split-body construction allows internal seals and other serviceable components to be accessed after the valve is isolated and depressurized. The full-port flow passage supports low flow resistance, while the ball-and-seat design provides bi-directional shut-off for compatible fluids. It is suitable for high-pressure piping in oil and gas, chemical processing, water treatment and other industrial systems.
Ana Boyutlar
| Boyut | 1/4"-6" |
| Basınç Sınıfı | CL150 |
| Konu Standardı | SW |
| Maksimum Basınç | 285psi |
| Tasarım ve üretim standartları | ASME B16.34 |
| Test ve muayene | API598 |
| Basınç-Sıcaklık Değerleri | ASME B16.34 |
| Sıcaklık Aralığı | -25°C~150°C |
| Gövde malzemesi | ASTM A351 CF8M（316） |
| Top Malzemesi | ASTM A182 F316 |
| Kök Malzemesi | ASTM A182 F316 |
| Koltuk Malzemesi | RPTFE(PTFE+15%fv) |
| Seçenekler | Talep üzerine diğer malzemeler de mevcuttur. |

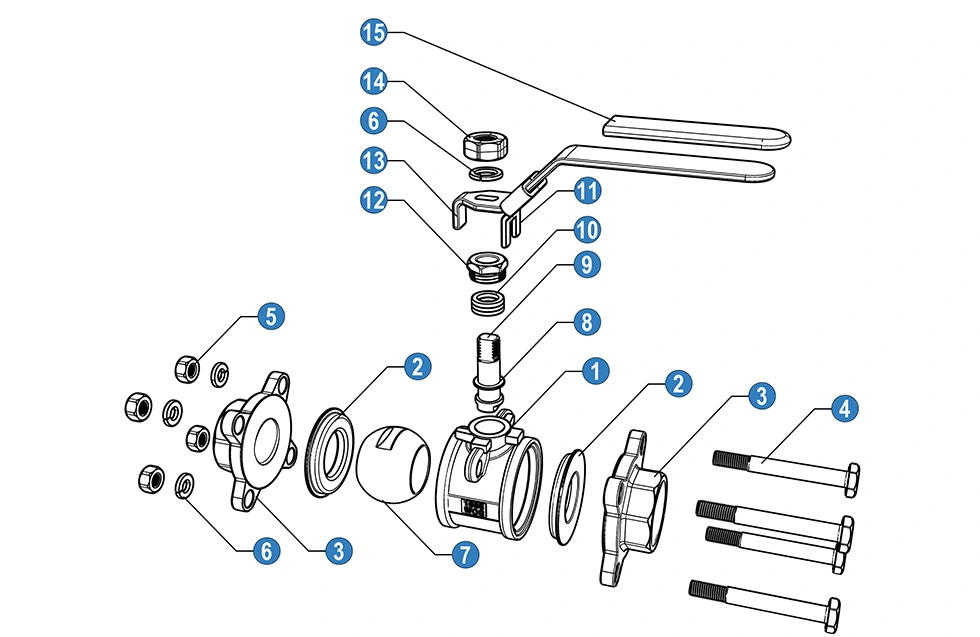

| HAYIR | İsim | Malzeme(*Yok) | Malzeme(*Yok) |
| 1 | Vücut | SS 316 | SS 304 |
| 2 | Top Koltuğu | PTFE | PTFE |
| 3 | Kap | SS 316 | SS 304 |
| 4 | Sürgü | SS 304 | SS 304 |
| 5 | Ceviz | SS 304 | SS 304 |
| 6 | Bahar | SS 304 | SS 304 |
| 7 | Top | SS 316 | SS 304 |
| 8 | Sürtünme halkası | PTFE | PTFE |
| 9 | Kök | SS 316 | SS 304 |
| 10 | Kök paketleme | PTFE | PTFE |
| 11 | Kilitleme | SS 304 | SS 304 |
| 12 | Bezi | SS 316 | SS 304 |
| 13 | Halletmek | SS | SS |
| 14 | Ceviz | SS 304 | SS 304 |
| 15 | Halletmek | PVC | PVC |
* N: Diş, ANSI B 2.1 NPT'ye göre biter
* B: Konu BS21 BSP'ye göre biter

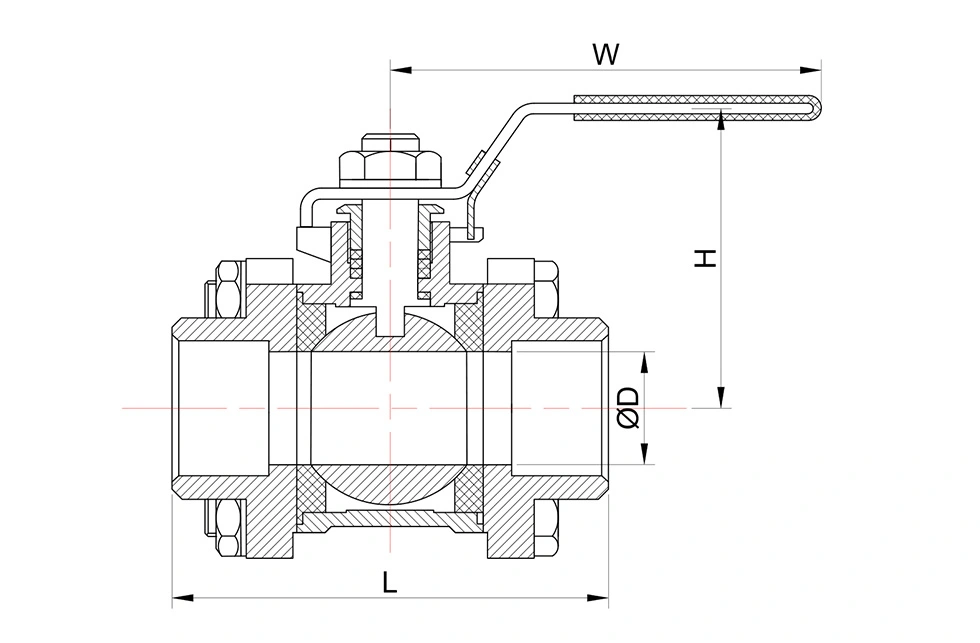

| Boyut | D (mm) | Genişlik (mm) | Hmm) | uzunluk(mm) | Ağırlık(kg) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 11/4" | 32 | 128 | 75 | 95 | 1.28 |
| 11/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 21/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
KvDEĞERLERİ
Kv (m3/h) = Vana boyunca 1 bar basınç düşüşü oluşturacak saatte metreküp cinsinden su akış hızı.
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Valf İşlevleri ve Temel Özellikler
1. Soket-Kaynak Bağlantısı
Soket kaynak uçları, uyumlu borularla kaynaklı kurulum için belirtilen bağlantı boyutlarına göre işlenir. Bu bağlantı genellikle kalıcı bir boru-valf bağlantısının gerekli olduğu küçük çaplı endüstriyel hatlarda kullanılır. Kaynak işlemi, geçerli boru tesisatı spesifikasyonlarına ve prosedürüne uygun olmalıdır.
2. Üç Parçalı Gövde
Üç parçalı cıvatalı gövde, boru hattı izole edildikten ve basınçsız hale getirildikten sonra vananın iç bileşenlerine erişim sağlar. Contalar ve bakımı yapılabilecek diğer parçalar, valf tertibatının tamamı değiştirilmeden incelenebilir veya değiştirilebilir.
3. Bilya ve Yuva Sızdırmazlığı
Bilya, akış geçişini açmak veya kapatmak için koltuğa doğru döner. Vana, seçilen yuva ve sızdırmazlık malzemeleri servis koşullarına uygun olduğunda her iki akış yönünde de kapatma sağlar. Akış geçidi ayrıca sıvının, tamamen açıkken sınırlı bir engellemeyle valften geçmesine izin verir.
4. Paslanmaz Çelik Konstrüksiyon
Uyumlu su, yağ, gaz ve kimyasal ortamları içeren uygulamalar için paslanmaz çelik yapı mevcuttur. Malzeme seçiminde akışkan bileşimi, konsantrasyonu, çalışma sıcaklığı, basınç ve korozyon koşulları dikkate alınmalıdır.
Şangay Hakkında
Shangtai'nin merkezi Wenzhou, Zhejiang, Çin'de bulunmaktadır ve yurt içi ve ihracat pazarları için endüstriyel vanalar üretmektedir. Üretim faaliyetleri işleme, valf montajı, basınç testi, muayene ve ürün markalamayı kapsamaktadır.
Kalite yönetim sistemi ISO 9001 sertifikasına sahiptir ve ilgili ürünler için CE belgeleri mevcuttur. Muayene, sipariş gerekliliklerine göre gelen malzeme kontrollerini, proses içi muayeneyi, bitmiş vana muayenesini ve sevkiyat öncesi kontrolleri içerebilir.
Soket kaynaklı küresel vanalarda istenilen ölçülere ve ilgili standartlara göre farklı bağlantı konfigürasyonları sağlanabilmektedir. Özel gereksinimler için Tip A ve Tip B soket kaynaklı konfigürasyonlar mevcuttur ve bağlantı boyutları üretimden önce onaylanmıştır.
SSS
1. Soket kaynaklı ve dişli bağlantılar arasındaki fark nedir?
Soket kaynaklı bağlantılarda vana ile boru arasında kaynaklı bir bağlantı kullanılırken dişli bağlantılarda eşleşen boru dişleri kullanılır. Soket kaynak uçları, kalıcı bir kaynaklı bağlantının gerekli olduğu küçük çaplı borular için yaygın olarak belirtilir. Uygun bağlantı boru standardına, basınca, sıcaklığa ve kurulum gereksinimlerine bağlıdır.
2. Farklı soket kaynağı konfigürasyonları mevcut mu?
Evet. İstenilen boyutlara ve geçerli boru standartlarına göre farklı soket kaynaklı konfigürasyonlar sağlanabilmektedir. Bağlantı tipi ve boyut gereklilikleri, özellikle yedek vanalar ve ihracat projeleri için üretimden önce onaylanmalıdır.
3. Vana dahili bakım için açılabilir mi?
Evet. Üç parçalı gövde, boru hattı izole edildikten ve basınçsız hale getirildikten sonra ayrılabilir; bu, iç contaların ve diğer servis yapılabilir bileşenlerin incelenmesine veya değiştirilmesine olanak sağlar. Boru hattında basınç varken vana sökülmemelidir.
4. Vanayla birlikte hangi belgeler mevcut?
Uygulanabilir konfigürasyonlar için ISO 9001 ve CE belgeleri sağlanabilir. Sipariş ve proje gereksinimlerine göre malzeme dokümantasyonu, muayene kayıtları, test raporları ve ürün çizimleri de temin edilebilmektedir.
5. 3PC Soket Kaynaklı Uçlu Paslanmaz Çelik Küresel Vana için hangi uygulamalar uygundur?
Valf, petrol ve gaz, petrokimya, kimyasal işleme, su arıtma, enerji üretimi ve genel endüstriyel borulardaki uyumlu akışkanlar için kullanılabilir. Malzeme, yuva ve sızdırmazlık elemanları gerçek ortam, basınç ve sıcaklığa göre seçilmelidir.
6. Vana seçimi için hangi bilgiler gereklidir?
Önemli bilgiler arasında vana boyutu, basınç değeri, soket kaynak boyutları, çalışma ortamı, çalışma basıncı, sıcaklık, gövde ve sızdırmazlık malzemeleri, miktar ve geçerli standartlar yer alır. Değiştirme projeleri için mevcut vana çizimleri veya boyut bilgileri de onay amacıyla sunulabilir.
