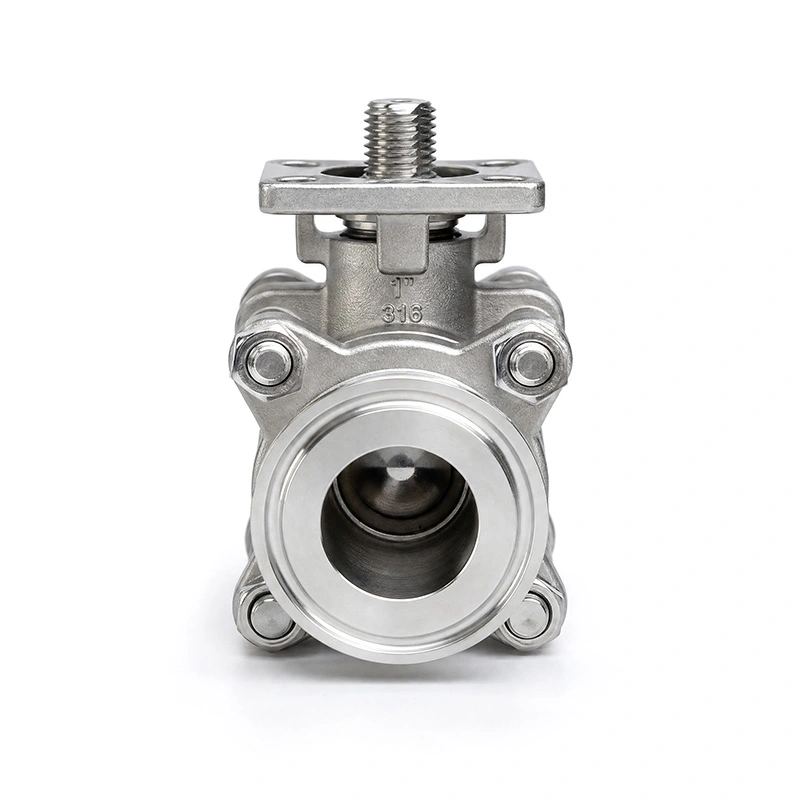

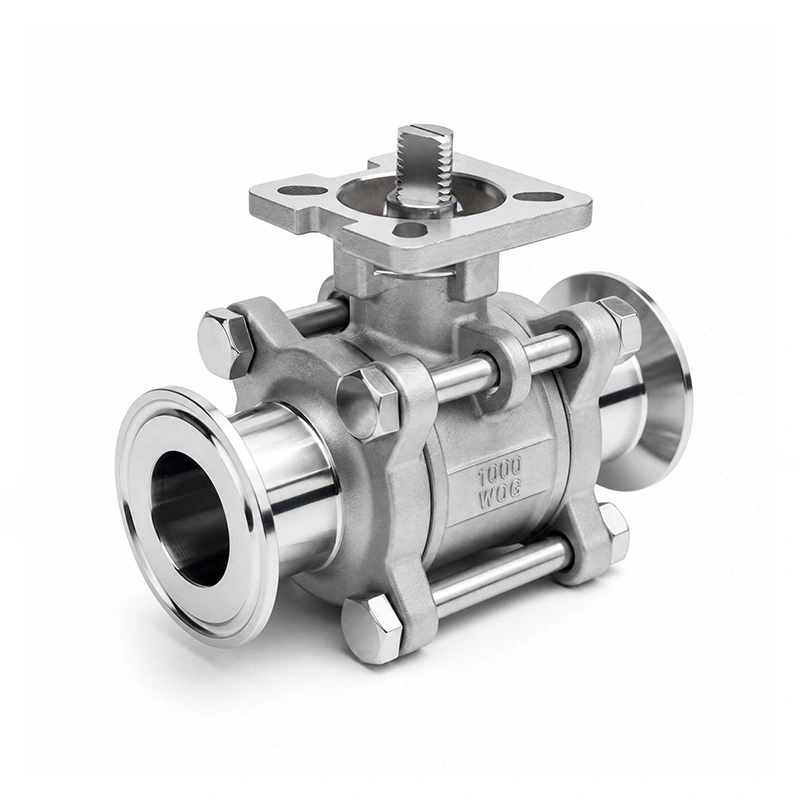

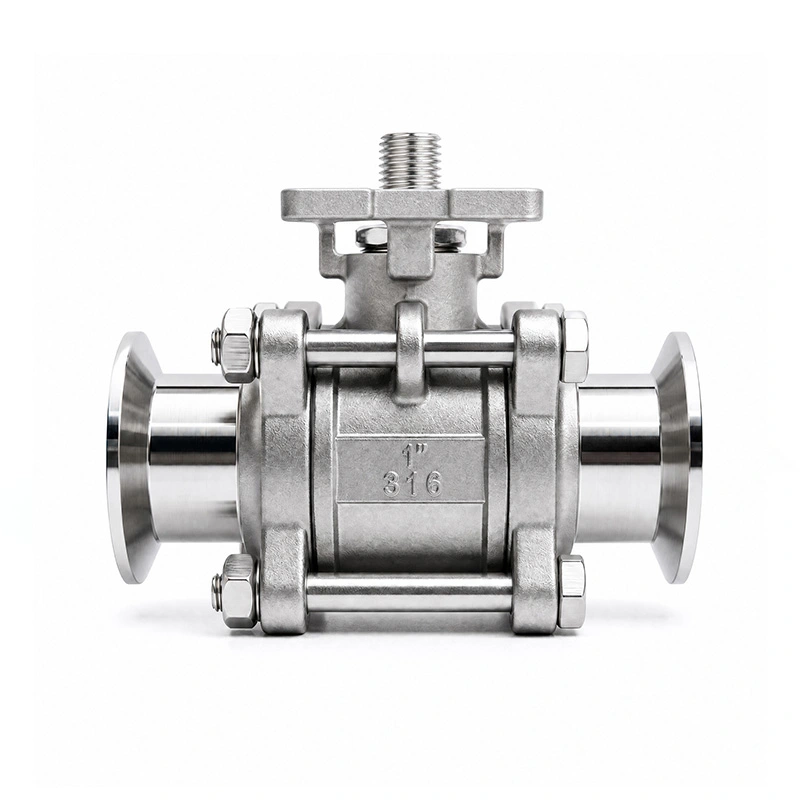

ISO 5211 Montaj Pedi ile 3PC Tam Kapsüllü Tri-kelepçe Küresel Vana

ISO 5211 Montaj Pedli 3PC Tamamen Kapsüllenmiş Üç Kelepçeli Küresel Vana, sıhhi ve proses boru sistemleri için Üçlü kelepçe bağlantılarına sahip üç parçalı bir vana gövdesi kullanır. Üç parçalı yapı, boru hattı izole edildikten sonra dahili bileşenlere erişim sağlarken ISO 5211 montaj pedi, pnömatik veya elektrikli aktüatör kurulumu için standartlaştırılmış bir arayüz sağlar. Bu konfigürasyon, sıhhi bağlantıların ve otomatik vana işleminin gerekli olduğu akışkan kontrol sistemleri için uygundur.

Ana Boyutlar

Temel Tasarım Özellikleri

Üç Parçalı Vana Yapısı

Üç parçalı gövde, merkezi bir valf bölümü ve iki uç bölümden oluşur. Boru hattı uygun şekilde izole edildikten ve vananın basıncı alındıktan sonra, dahili bileşenleri incelemek veya değiştirmek için gövde açılabilir. Bu yapı, yuvaların, contaların veya diğer iç parçaların periyodik bakımının gerekli olduğu uygulamalar için kullanışlıdır.

Üçlü kelepçe Bağlantısı

Üçlü kelepçe bağlantılarında dişli veya flanşlı bağlantılar yerine kelepçe ve conta düzeni kullanılır. Bu bağlantı yöntemi, vananın doğrudan boru hattına kaynak yapılmasına gerek kalmadan vananın takılmasına veya çıkarılmasına olanak tanır. Uygulanacak conta malzemesi ve bağlantı boyutları proses ortamına, sıcaklığa ve boru tesisatının özelliklerine göre seçilmelidir.

ISO 5211 Aktüatör Montajı

ISO 5211 Montaj Pedli 3PC Tamamen Kapsüllenmiş Üç Kelepçeli Küresel Vana, vana üzerinde ISO 5211 aktüatör montaj arayüzü ile tasarlanmıştır. Bu, uyumlu pnömatik veya elektrikli aktüatörlerin, ayrı bir geleneksel montaj düzenine ihtiyaç duymadan doğrudan vanaya monte edilmesine olanak tanır. Aktüatör seçimi vana boyutuna, çalışma torkuna ve sistem kontrol gereksinimlerine uygun olmalıdır.

316 Paslanmaz Çelik Islak Bileşenler

Gövde ASTM A351 CF8M (316), bilye ve gövde ise ASTM A182 F316 olarak belirtilmiştir. Bu paslanmaz çelik malzemeler, malzeme uyumluluğunun ve korozyon direncinin önemli olduğu bir dizi endüstriyel sıvı uygulaması için uygundur. RPTFE koltuk, PTFE'yi %15 dolgu maddesiyle birleştirir ve seçimden önce gerçek ortam ve çalışma sıcaklığına göre değerlendirilmelidir.

Uygulamalar

ISO 5211 Montaj Pedli 3PC Tamamen Kapsüllenmiş Üç Kelepçeli Küresel Vana, kompakt bir kapatma vanası, sıhhi tarzda bağlantılar ve isteğe bağlı otomatik çalıştırma gerektiren boru sistemlerinde kullanılabilir. Tipik uygulama alanları şunları içerir:

Genel Sıvı İşleme

Kimyasal Sıvı Taşıma

Su Arıtma Tesisleri

Hafif Endüstriyel İmalat

Otomatik Borulama Sistemleri

Kurulum ve Çalıştırma

Üçlü kelepçe kurulumu

Kurulumdan önce vana boyutunun, bağlantı boyutlarının, conta malzemesinin ve basınç-sıcaklık gereksinimlerinin boru hattı spesifikasyonuna uygun olduğunu doğrulayın. Vanayı eşleşen üçlü kelepçe bağlantıları arasına yerleştirin, uygun contayı takın ve bağlantıyı kelepçeyle sabitleyin. Sisteme basınç verilmeden önce bağlantının doğru hizalanıp hizalanmadığı kontrol edilmelidir.

Aktüatör Kurulumu

ISO 5211 montaj pedi, uyumlu pnömatik veya elektrikli aktüatörler için arayüz sağlar. Kurulumdan önce aktüatörün montaj düzenini, şaft boyutlarını ve gerekli çalışma torkunu kontrol edin. Aktüatör, vana ve aktüatör üreticisinin talimatlarına göre kurulmalı ve ayarlanmalıdır.

Bakım

Bakım öncesinde vanayı boru hattından izole edin ve tüm kalan basıncı boşaltın. Üç parçalı yapı, bilyenin, yuvaların, gövdenin ve sızdırmazlık bileşenlerinin incelenmesi için valf gövdesinin açılmasına olanak tanır. Aşınmış bileşenleri uygun parçalarla değiştirin ve tekrar hizmete sokmadan önce vananın sızdırmazlığını ve çalışma durumunu kontrol edin.

Seçimde Dikkat Edilmesi Gerekenler

Yeni bir boru sistemi için bu vanayı seçerken çalışma ortamını, basıncını, sıcaklığını, boru boyutunu, bağlantı boyutlarını ve gerekli çalıştırma yöntemini göz önünde bulundurun. Valf yuvası ve sızdırmazlık malzemelerinin proses sıvısıyla uyumluluğu kontrol edilmelidir. Otomatik uygulamalar için aktüatör, vana çalışma torkuna ve sistemin kontrol gereksinimlerine göre seçilmelidir.

SSS

S1: ISO 5211 Montaj Pedi ile 3PC Tam Kapsüllü Üç Kelepçeli Küresel Vana ne için kullanılır?

ISO 5211 Montaj Pedli 3PC Tamamen Kapsüllenmiş Üç Kelepçeli Küresel Vana, üç parçalı bir vana gövdesi, Üçlü kelepçe bağlantısı ve aktüatör montaj arayüzünün gerekli olduğu boru sistemlerinde açma/kapama sıvı kontrolü için kullanılır. Manuel çalıştırma için yapılandırılabilir veya otomatik kontrol için uygun bir pnömatik veya elektrikli aktüatörle birleştirilebilir.

S2: ISO 5211 montaj pedi ne sağlar?

ISO 5211 montaj pedi standartlaştırılmış bir aktüatör montaj arayüzü sağlar. Uyumlu pnömatik veya elektrikli aktüatörler, aktüatör boyutuna ve vana tork gereksinimlerine bağlı olarak geçerli ISO 5211 montaj boyutlarına göre monte edilebilir.

S3: Üç parçalı yapının avantajları nelerdir?

Üç parçalı yapı, boru hattı izole edilip basınçsız hale getirildikten sonra vananın iç bileşenlerine erişim sağlar. Bu, tamamen kapalı tek parça gövdeyle karşılaştırıldığında yuvaların, contaların ve bakımı yapılabilecek diğer bileşenlerin muayenesini ve değiştirilmesini kolaylaştırabilir.

S4: Bu valf için hangi malzemeler kullanılıyor?

Gövde ASTM A351 CF8M (316), bilya ve gövde ise ASTM A182 F316'dır. Koltuk RPTFE'dir (PTFE+%15fv). Talep üzerine diğer malzeme konfigürasyonları da mevcuttur.

S5: Bu vana pnömatik veya elektrikli aktüatörlerle kullanılabilir mi?

Evet. ISO 5211 montaj arayüzü aktüatör kurulumu için tasarlanmıştır. Vana boyutuna, çalışma torkuna, basınca, sıcaklığa ve kontrol sistemi gereksinimlerine göre uygun aktüatör seçilmelidir.

S6: Sipariş vermeden önce ne kontrol edilmelidir?

Gerekli vana boyutunu, bağlantı boyutlarını, çalışma basıncını, sıcaklığı, proses ortamını, yuva malzemesini ve çalıştırma yöntemini onaylayın. Otomatik sistemler için aktüatörün montaj düzeni ve gerekli tork da doğrulanmalıdır.
